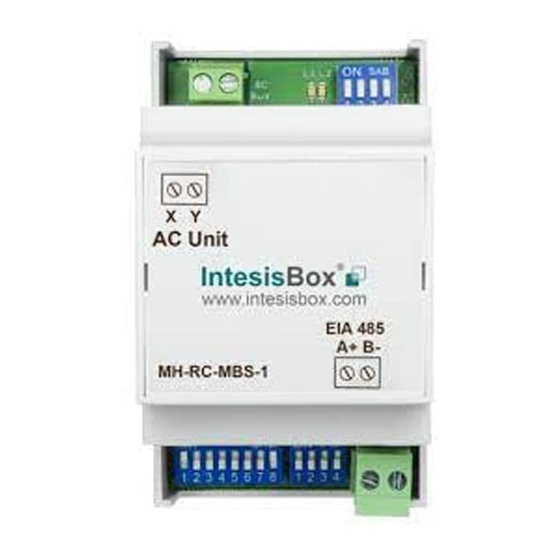

- Página 1 IntesisBox ® MH-RC-MBS-1 v.0.14 Interfaz Modbus RTU (EIA-485) para aire acondicionado Mitsubishi Heavy Industries Manual de Usuario Fecha de publicación: 12/2017 r6.2 ES Referencias: MH-RC-MBS-1: Interfaz Modbus RTU para aire acondicionado Mitsubishi Heavy Industries...
- Página 2 MH-RC-MBS-1 Manual de Usuario r6.2 ES © Intesis Software S.L.U. 2017. Todos los derechos reservados. La información en este documento está sujeta a cambios sin previo aviso. Ninguna de las partes de este documento puede ser reproducida, almacenada o transmitida bajo ninguna forma o medio electrónico o mecánico, incluido fotocopiadora o grabadora para ningún otro propósito...
-
Página 3: Tabla De Contenido
MH-RC-MBS-1 Manual de Usuario r6.2 ES INDICE Presentación ......................4 Conexión ....................... 5 Conexión a la unidad interior de A.A..............5 Conexión al bus EIA-485 ..................6 Guía de instalación rápida ..................6 Especificaciones del interfaz Modbus ................. 7 Nivel físico ...................... -
Página 4: Presentación
Controller • MH-RC-MBS-1 Se pueden conectar hasta 63 dispositivos de IntesisBox en el mismo bus Modbus RTU. No obstante, dependiendo de la velocidad configurada, podría ser requerida la instalación de repetidores Modbus. 4 / 22 © Intesis Software SLU - Todos los derechos reservados http://www.intesisbox.com... -
Página 5: Conexión
2. Conexión La conexión con el A.A. se realiza un conector de terminal de 2 polos para establecer conexión directa con la unidad interior. Para la conexión a la red Modbus RTU EIA-485, MH-RC-MBS-1 incorpora una clema extraíble de 2 polos. -
Página 6: Conexión Al Bus Eia-485
Conecte los cables del bus EIA-485 al conector de clema extraíble de 2 polos del MH-RC-MBS-1. Respete la polaridad de esta conexión (A+ y B-). El bus EIA-485 no debe tener una longitud superior a los 1.200 metros (3.937 pies). No se permiten las topologías en estrella o la existencia de lazos. -
Página 7: Especificaciones Del Interfaz Modbus
4. Especificaciones del interfaz Modbus 4.1 Nivel físico MH-RC-MBS-1 implementa un interfaz Modbus RTU (esclavo) para ser conectado a una red EIA- 485. Los parámetros de comunicación que soporta son 8N2 (8 bits de datos, sin paridad y 2 bits de stop) y diferentes velocidades de comunicación (2400 bps, 9600 bps -por defecto-, 19200... - Página 8 ▪ Contacto de ventana 0: Cerrado (Valor por defecto) ▪ 1: Abierto ▪ Deshabilitado MH-RC-MBS-1 0: MH-RC-MBS-1 habilitado (Valor defecto) ▪ 1: MH-RC-MBS-1 deshabilitado ▪ Deshabilitado control remoto del A.A. 0: Control remoto habilitado (V. defecto) ▪ 1: Control remoto deshabilitado ▪...
- Página 9 MH-RC-MBS-1 Manual de Usuario r6.2 ES Dir. Registro Dir. Registro Descripción (dirección protocolo) (dirección PLC) Temperatura de consigna Real del A.A 2,3,4,7 Cuando el mecanismo de “Temperatura ▪ virtual” no esté siendo aplicado, el valor será el mismo que aparezca en la dirección 5 (PLC).
-
Página 10: Registros De Configuración
Mitsubishi Heavy Industries mostrará la misma temperatura que este registro sólo cuando no se proporcione una referencia externa respecto desde la pasarela MH-RC-MBS-1 (ver más información acerca del registro 22/23 más abajo). -
Página 11: Referencia Externa De Temperatura (Modbus) (R/W)
ésta aplicará una temperatura de consigna final de 24ºC + 2ºC = 26ºC). A partir de este momento, cada vez que la pasarela MH-RC-MBS-1 detecte un cambio en la temperatura ambiente de la unidad interior, también se producirá un cambio en la temperatura de consigna y así... - Página 12 Tras la puesta en marcha, la temperatura externa de referencia (registro 22/23) tiene un valor de -32768 (0x8000). Este valor indica que no hay temperatura externa disponible a través de MH-RC-MBS-1. En este caso, la unidad interior de A.A. usará su propia temperatura del camino de retorno (obtenida desde el sensor) (registro 66/67) como referencia de su propio bucle de control.
-
Página 13: Comportamiento Especial - Centro/Remoto
1: Remoto bloqueado On/Off (Centro). La unidad interior de A.A. será controlada por un BMS (Building Management System a través del Master Modbus RTU) pero solo puede gestionada por el BMS. En este caso, el MH-RC-MBS-1 está desactivado en la función ON/OFF. -
Página 14: Configuración Desde Micro Interruptores
Manual de Usuario r6.2 ES 4.3 Configuración desde micro interruptores Todos los valores de configuración del MH-RC-MBS-1 pueden leerse y escribirse desde Modbus, y algunos de ellos pueden también ser configurados desde los micro interruptores que incorpora la interfaz (SW1, SW3 y SW4):... - Página 15 MH-RC-MBS-1 Manual de Usuario r6.2 ES SW3/SW4 – Configuración de los baudios SW3-P7..8 SW4-P3 Descripción 2400bps 4800bps 9600bps (Valor por defecto) 19200bps 38400bps 57600bps 76800bps 115200bps Tabla 4.2 SW3-SW4: Configuración de los baudios SW4 – Grados/Decigrados (x10), magnitud de temperatura (ºC/ºF) y resistencia de terminación de EIA-485.
- Página 16 MH-RC-MBS-1 Manual de Usuario r6.2 ES SW3 – Dirección de esclavo Modbus Dir. SW3-P1..6 Dir. SW3-P1..6 Dir. SW3-P1..6 Dir. SW3-P1..6 Dir. SW3-P1..6 Tabla 4.4 SW3: Dirección de esclavo Modbus 16 / 22 © Intesis Software SLU - Todos los derechos reservados http://www.intesisbox.com...
-
Página 17: Funciones Implementadas
MH-RC-MBS-1 Manual de Usuario r6.2 ES Funciones implementadas MH-RC-MBS-1 implementa las siguientes funciones estándar Modbus: 3: Read Holding Registers ▪ 4: Read Input Registers ▪ 6: Write Single Register ▪ 16: Write Multiple Registers (Aunque se soporta esta función, el dispositivo no admite ▪... -
Página 18: Bus Eia-485. Resistencia De Terminación Y Mecanismo De Polarización
Este mecanismo provee un estado correcto en el bus (un correcto nivel de tensión) en esta situación. El MH-RC-MBS-1 incorpora una resistencia interna de terminación de 120Ω que puede ser conectada al bus EIA-485 usando el micro-interruptor SW4. -
Página 19: Características Mecánicas Y Eléctricas
MH-RC-MBS-1 Manual de Usuario r6.2 ES 5. Características mecánicas y eléctricas Plástico, tipo PC (UL 94 V-0) Dimensiones (axlxa): Temperatura de Carcasa 0ºC a +60ºC 93 x 53 x 58 mm / 3.7” x 2.1” x 2.3” trabajo Color: Gris claro. RAL 7035... -
Página 20: Modelos De Unidades Interiores De A.a. Soportadas
MH-RC-MBS-1 Manual de Usuario r6.2 ES 6. Modelos de unidades interiores de A.A. soportadas. La lista de unidades interiores de Mitsubishi Heavy Industries compatibles con el MH-RC-MBS-1, y sus características disponibles se encuentra en: https://www.intesisbox.com/intesis/support/compatibilities/IntesisBox_MH-RC-xxx-1_AC_Compatibility.pdf 20 / 22 © Intesis Software SLU - Todos los derechos reservados http://www.intesisbox.com... -
Página 21: Códigos De Error
Proceso inicial (toma 2 min aprox.) antes del inicio del modo de operación normal. (-4) Este error aparece en caso que MH-RC-MBS-1 sea configurado como Master. 65535 Error de comunicación entre MH-RC-MBS-1 o Control Remoto y la unidad de Aire (-1) Acondicionado 21 / 22 ©... - Página 22 MH-RC-MBS-1 Manual de Usuario r6.2 ES En caso de detectar un código que no esté en la lista, póngase en contacto con el servicio de asistencia técnica de Mitsubishi Heavy Industries. 22 / 22 © Intesis Software SLU - Todos los derechos reservados http://www.intesisbox.com...
