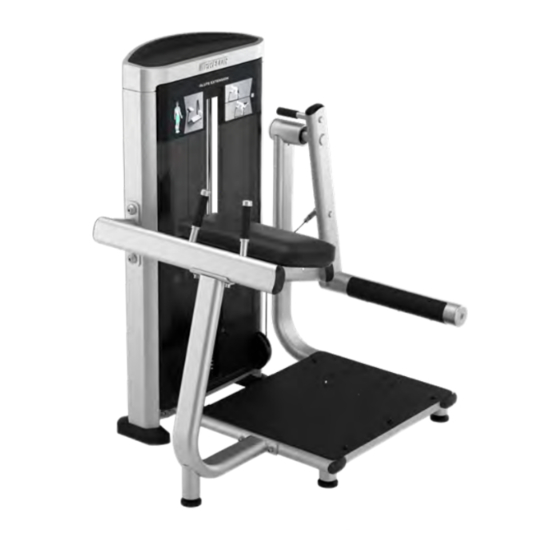

- Página 1 ESPAÑOL Línea Selectorized de fuerza Resolute™ Extensión de glúteos RSL 618 Guía de ensamblado...
-
Página 2: Requerimientos De Ensamblado
Para ensamblar este equipo necesita unos 90 minutos. Si es la primera vez que hace esto, considere más tiempo. PRECAUCIÓN Se necesitan al menos dos personas para ensamblar el equipo. NO intente ensamblar esto usted solo. Precor recomienda que todos los equipos de fuerza se atornillen al piso en todos los puntos de anclaje. -
Página 3: Lista De Piezas
Arandelas, 9 mm Cubierta, corona Arandelas, 13 mm Bandeja superior Arandelas, 11 mm, negro (para plataforma para los pies) Cubierta, trasera inferior Cubierta, cubierta de polea inferior ©2019 Precor Inc. | Extensión de glúteos RSL 618 | Guía de ensamblado... -
Página 4: Ensamble Del Marco
Estos se retirarán temporalmente en un paso posterior. Acople el marco del pivote a la torre de la columna de SHCS M12 x 35 mm pesas arandelas, de domo Herramienta: Llave hexagonal, 10 mm ©2019 Precor Inc. | Extensión de glúteos RSL 618 | Guía de ensamblado... - Página 5 Herramienta: Llave hexagonal, 10 mm Acole el ensamble del agarre al marco delantero SHCS M12 x 35 mm arandelas, 13 mm Herramienta: Llave hexagonal, 10 mm ©2019 Precor Inc. | Extensión de glúteos RSL 618 | Guía de ensamblado...
-
Página 6: Piezas Móviles
Deslice el eje del brazo giratorio en el marco de pivote y asegúrelo. tapa del extremo FHCS M12 x 35 mm Herramienta: Llave hexagonal, 8 mm ©2019 Precor Inc. | Extensión de glúteos RSL 618 | Guía de ensamblado... -
Página 7: Enrute El Cable
Llave de cola, 19 mm cables y coloque de nuevo los retenedores. Apriete a 67 N-m Llave de torsión (50 pies-lb) de torque. ©2019 Precor Inc. | Extensión de glúteos RSL 618 | Guía de ensamblado... -
Página 8: Termine La Torre De La Columna De Pesas
Coloque la placa superior sobre ensamble de placa superior las pesas. Las pesas y la placa superior deben alinearse al ras del lado del usuario. ©2019 Precor Inc. | Extensión de glúteos RSL 618 | Guía de ensamblado... - Página 9 11 mm contratuerca de nilón, M10 Herramientas: Llave hexagonal, 8 mm Llave de tubo, 17 mm ©2019 Precor Inc. | Extensión de glúteos RSL 618 | Guía de ensamblado...
- Página 10 Despegue la etiqueta extra y frote las etiquetas restantes nuevamente. Lubrique las varillas de guía con un lubricante a base de teflón, como el lubricante superior Tri-Flow. Elimine cualquier exceso con un paño o pañuelo limpio. ©2019 Precor Inc. | Extensión de glúteos RSL 618 | Guía de ensamblado...
-
Página 11: Instale La Cubierta
El torque recomendado es de 34 N-m (25 pies-lb). Herramientas: Llave hexagonal, 8 mm Llave de torsión Coloque a presión firmemente la bandeja superior en su lugar. ©2019 Precor Inc. | Extensión de glúteos RSL 618 | Guía de ensamblado... -
Página 12: Complete El Ensamble
Complete el ensamble Precor recomienda que el equipo de fuerza se atornille en todos los puntos de anclaje. Ajuste las patas redondas en el marco hacia arriba o hacia abajo girándolos hacia la izquierda o hacia la derecha para ayudar a nivelar el equipo.
