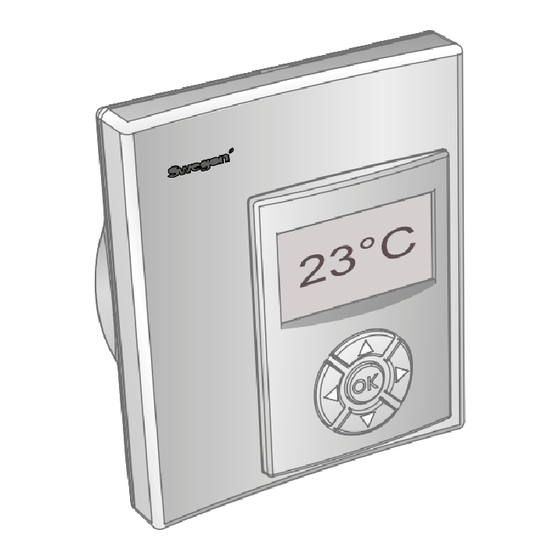

CONTROL Room
Instalación de CONTROL Ra
Instalación de CONTROL R para aplicaciones
de estancia
La compuerta CONTROL Room se puede instalar en cual-
quier posición en espacios templados. Su medición digital
del caudal es independiente de la posición. Si los conduc-
tos requieren una limpieza periódica, los componentes de
CONTROL Room deben conectarse al sistema de conduc-
tos con abrazaderas FSR. CONTROL Room debe insta-
larse siempre con secciones de conducto rectas, como se
muestra en las figuras 1 y 2.
Figura 1. Se requiere una longitud de conducto recto equivalente
a 4 veces el diámetro del conducto antes de la unidad para casos
distintos de los que se muestran (codo, cámara de mezcla, etc.).
TM
Instalación en falso techo
Si CONTROL Room se instala en un falso techo o similar, es
preciso prever una tapa de inspección que permita acceder al
producto.
Figura 2. Longitudes mínimas de conducto recto antes de la
compuerta en el modelo rectangular, A > 2 x B
20120705
1
