Novus N321 Manual De Instrucciones

CONTROLADOR DE TEMPERATURA
N 3 21
MANUAL DE INSTRUCCIONES - V1.8x M

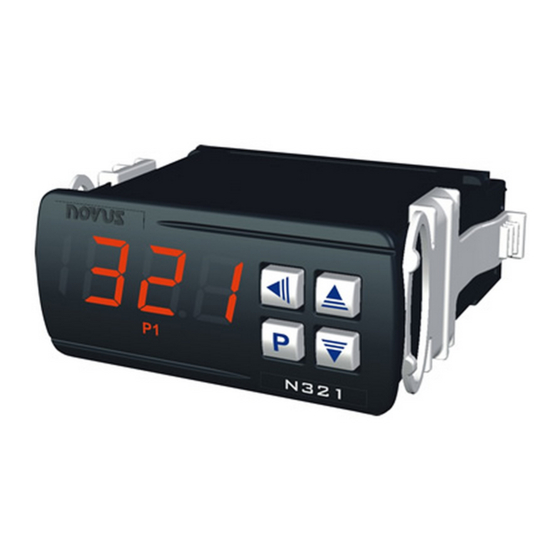

El N321 es un controlador de temperatura para calentamiento o refrigeración con
entrada para sensores de temperatura de tipo termistores NTC, Pt100, Pt1000 o
termocuplas (J, K o T) y que puede corregir errores del sensor (Offset). Cada tipo
de sensor tiene un rango específico de medición de temperatura. El controlador
tiene una salida de control de tipo relé con los contactos Común, NC y NO
disponibles.
Las características particulares de cada controlador están identificadas en el
cuerpo del equipo, según la orden de compra.
ESPECIFICACIONES
Entrada de Sensor (SENSOR INPUT): La selección es hecha en el momento de la
compra y se presenta en la parte superior de la caja del equipo. Las opciones son:
Termistor NTC; Tipo: 10 kΩ @ 25 °C; Rango de medición -50 a 120 °C;
•
Precisión de la medida: 0,6 °C;
Error máximo en el intercambio de sensores NTC originales: 0,75 °C. Este error puede
ser eliminado a través del parámetro Offset en la programación del controlador.
Nota: Para la opción termistor NTC, el sensor acompaña el equipo. Su rango de
operación se limita a -30 hasta +105 °C. Posee cable de 3 metros de largura, 2 x
0,5 mm², pudiendo ser extendido hasta 200 metros.
Pt100: Tipo: Rango de medición: -50 a 300°C; α= 0,00385; 3 hilos; Precisión de la
•
medida: 0,7 °C; según norma IEC-751;
Pt1000: Tipo: Rango de medición: -200 a 530°C; α= 0,00385; 3 hilos; Precisión de
•
la medida: 0,7 °C;
Termocupla J: Rango de medición: 0 a 600 °C; Precisión de la medida: 3 °C;
•
Termocupla K: Rango de medición: -50 a 1000 °C; Precisión de la medida: 3 °C;
•
• Termocupla T: Rango de medición: -50 a 400 °C; Precisión da medida: 3°C;
Termocuplas según norma IEC-584.
Resolución de la medida: .................. 0,1° en el rango de -19,9 a 199,9° (ver Nota 1 abajo)
........................................................... 1° en el resto del rango
Notas: 1) Los termopares J, K y T no presentan indicación de decimales en el valor
de la temperatura medida.
2) El equipo mantiene su exactitud en todo el rango, aunque no sea posible
visualizar todo el rango debido a la baja resolución del display.
Salida (OUTPUT1): .................. Relé SPDT; 1 HP 250 Vca / 1/3 HP 125 Vca (16 A Res.)
Alimentación (POWER SUPPLY): Tensión: ....................... 100 a 240 Vca/cc (± 10 %)
Opcionalmente: ............................... 12 a 30 Vcc/ca
Frecuencia: ............................................. 50~60 Hz
Consumo: ....................................................... 5 VA
Dimensiones: Ancho x Altura x Profundidad: ......................................... 75 x 33 x 75 mm
Peso: ............................................................................................... 100 g
Recorte en el panel: ............................................................... 70 x 29 mm
Condiciones de operación: Temperatura de operación: ................................. 0 a 40 °C
Temperatura de almacenamiento: ...................... -20 a 60 °C
Humedad relativa: .......................................... 20 a 85 % HR
Conexiones para cables de hasta 4,0 mm²
Carcasa en Policarbonato UL94 V-2; Protección: IP42, frontal IP65
CONEXIONES ELÉCTRICAS
La figura abajo muestra los terminales de conexión para el sensor, alimentación y
salida del controlador y un ejemplo de conexión:
Fig. 02 – Conexiones mostradas en la etiqueta del controlador
Pt100 debe ser conectado a 3 cables. Para la adecuada compensación de la
resistencia del cable, todos los conductores deben tener la misma resistencia
eléctrica. Para Pt100 a 2 cables, los terminales 11 y 13 deben ser
interconectados.
Recomendaciones para la Instalación
• Los conductores del sensor de temperatura deben recorrer la planta del
sistema en separado de los conductores de la salida de control y de
alimentación. Si es posible, en electroductos puestos a tierra.
• La alimentación del controlador debe venir de preferencia de una red propia para la
instrumentación o de fase diferente de aquella usada por la salida de control.
• Se recomienda el uso de FILTROS RC (47 R y 100 nF, serie) en bobinas de
contactoras, solenoides, etc.
OPERACIÓN
Antes del uso, se debe programar el controlador. Es decir, ajustar valores para
los diversos parámetros que determinan el modo de operación del controlador.
Los parámetros de programación están organizados en cuatro grupos o niveles,
llamados niveles de parámetros:
NIVEL FUNCIÓN
0 Medición de Temperatura
1 Ajuste de Setpoint
2 Modo de Operación
3 Calibración
Al encender el controlador, el display (panel frontal) presenta la versión del
equipo por 1 segundo. Esta información es importante para eventuales consultas
al fabricante.
El controlador entonces presenta el valor de la temperatura medida por el sensor.
Este es el nivel 0 o nivel de Medición de Temperatura.
Para acceder al nivel 1, presionar hasta que se muestre el parámetro SP (1
segundo). Para volver al nivel de medición de temperatura, presionar una vez
más la tecla .
Para acceder al nivel 2, presionar hasta que se muestre el parámetro unt (2
segundos). Soltar la tecla para permanecer en este nivel. Presionar otra vez
para acceder a los otros parámetros de este nivel. Después del último
parámetro, el controlador vuelve al nivel de Medición de Temperatura.
Para cambiar los valores de los parámetros, usar las teclas
obtener los valores deseados.
Notas: 1 La programación es grabada por el controlador cuando éste pasa
de un parámetro a otro y sólo ahí considerada como válida. La
programación es guardada en la memoria permanente, aun
cuando falta energía eléctrica.
2 Si no se usan las teclas por tiempo mayor que 20 segundos, el
controlador vuelve al nivel de Medición, finalizando y grabando la
programación hecha hasta el momento.
Nivel 1 – Nivel de ajuste de Setpoint
En este nivel sólo se presenta el parámetro Setpoint (SP). Este parámetro define
el valor de temperatura deseado para el sistema. El valor actual de SP es
mostrado alternadamente con el parámetro. Para ajustar el valor deseado, usar
las teclas y .
Ajuste de la temperatura de control o temperatura de trabajo. Ese
SP
ajuste es limitado a los valores programados en SPL y SPk (ver
Set Point
abajo).
Nivel 2 – Nivel de Programación
Presenta de los demás parámetros. Se muestran los parámetros y sus
respectivos valores. Para ajustar los valores deseados, usar las teclas
Unidad de temperatura. Permite determinar la unidad de
Unt
presentación de la temperatura medida.
Unit
Temperatura en grados Celsius;
0
Temperatura en grados Fahrenheit.
1
Tipo de sensor de temperatura a utilizar. Este parámetro está
Typ
disponible solamente en los modelos para sensores de TIPO
Type
TERMOCUPLA, donde se pueden seleccionar los termopares J, K
o T.
Termocupla J;
0
Termocupla K;
1
Termocupla T.
2
Valor de corrección para la indicación de temperatura. Permite
ofs
realizar pequeños ajustes en la indicación de temperatura,
Offset
procurando corregir errores de medición que aparecen, por
ejemplo, al sustituir el sensor de temperatura tipo NTC.
Límite inferior del Setpoint. Valor mínimo que se puede utilizar
spl
para ajustar el Setpoint. Debe ser ajustado con un valor
SP Low Limit
obligatoriamente menor que spK.
Límite superior del Setpoint. Valor máximo que se puede utilizar
spK
para ajustar el Setpoint. Debe ser ajustado con un valor mayor
SP High Limit
que spl.
Histéresis de control. Diferencial entre el punto de encender y
kys
apagar el relé de la salida de control. En grados.
Histeresis
Acción la salida:
Act
Control con acción reversa para calentamiento. Activa la
0
Action
salida de control cuando la temperatura está por debajo del
valor de SP.
Control con acción directa para refrigeración. Activa la
1
salida de control cuando la temperatura está por encima
y hasta
y .
