H-5522
BIG AND TALL

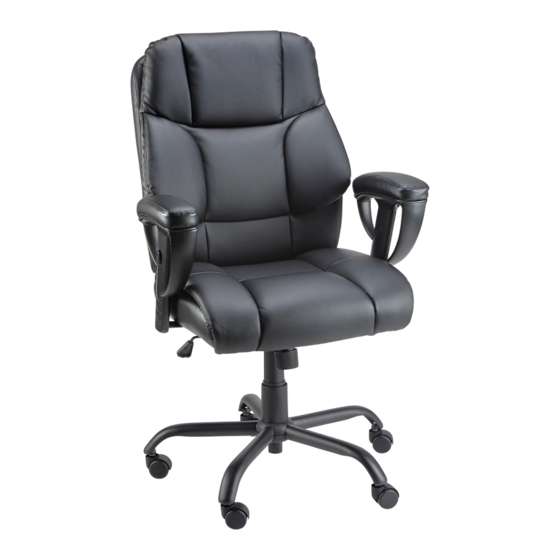

LEATHER OFFICE CHAIR
TOOLS NEEDED
Allen Wrench
12 mm Socket Wrench
(included)
(optional)
Back Cushion x 1
Figure 1
Gas Lift
PAGE 1 OF 9
1-800-295-5510
uline.com
Seat Cushion x 1
5-Star Base x 1
Gas Lift x 1
Armrest x 2
Two Person Assembly
Recommended
PARTS
Caster x 5
Mechanism x 1
ASSEMBLY
1.
Insert casters into legs of five-star base. Turn base
upright. Insert gas lift into center of base.
(See Figure 1)
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Hardware Kit
8
9
Screw x 4
Screw x 6
5/16 x 1"
5/16 x 1⁄"
10
11
Screw x 2
Screw x 2
3/8 x 1½"
3/8 x 1¾"
0721 IH-5522
