Regulador compensado de acero inoxidable SuperFlow® 450
NOTA: la presión de suministro estándar que se debe
utilizar al ajustar todas las máscaras BandMask y los
cascos KMDSI que tienen el regulador SuperFlow® 450
es de 135 a 150 psig (9,3 a 10,3 bar) por encima de la
presión ambiente.
1) Gire la perilla flexible "hacia adentro", es decir,
hacia el cuerpo del regulador, hasta que escuche un
clic con cada vuelta de la perilla. Esta es una indicación
sonora de que la tensión del resorte de ajuste ha
alcanzado su límite. La perilla de ajuste nunca tocará
fondo ni dejará de girar en esta dirección, así que
preste atención para escuchar este clic.
2) Asegúrese de que la presión de suministro esté
conectada y de que se haya ajustado correctamente a
entre 135 y 150 psig (9,3 y 10,3 bar).
3) Abra el suministro de gas.
4) Gire lentamente la perilla flexible hacia afuera, en
sentido antihorario, tres vueltas completas.
5) Presione levemente el botón de purga varias veces
para asegurarse de que el flujo de gas sea estable.
6) Aplique una leve presión sobre la cubierta del
regulador.
El botón debe poder presionarse entre
1/8" (3,0 mm) y 1/4" (6,3 mm) antes de que comience
el flujo de gas. Cuando el botón esté completamente
presionado, se debe oír un fuerte aumento del flujo de
gas.
7) Si el flujo libre se escucha al presionar el
botón de purga menos de 1/8" (3,0 mm) o más de
1/4" (6,3 mm), el regulador a demanda necesita
un ajuste interno, según lo que se indica en la
página SF450-2, sección "1.1.4 Ajuste del regulador
SuperFlow® 450".
1.1.4 Ajuste del regulador
SuperFlow
450
®
Herramientas necesarias:
•
Destornillador de cabeza plana
•
Llave dinamométrica con cabezal de boca abierta
de 11/16"
•
Llave dinamométrica con cabezal de boca abierta
de 7/8"
•
Llave de boca abierta de 7/8"
•
Llave de boca abierta de 1"
•
Clavija de madera de entre 1/4" y 5/16" afilada
con un sacapuntas
SF450-2
© MMXXI Kirby Morgan Dive Systems, Inc. Todos los derechos reservados. Documento n.º 210708003-ES
Regulador SuperFlow® 450

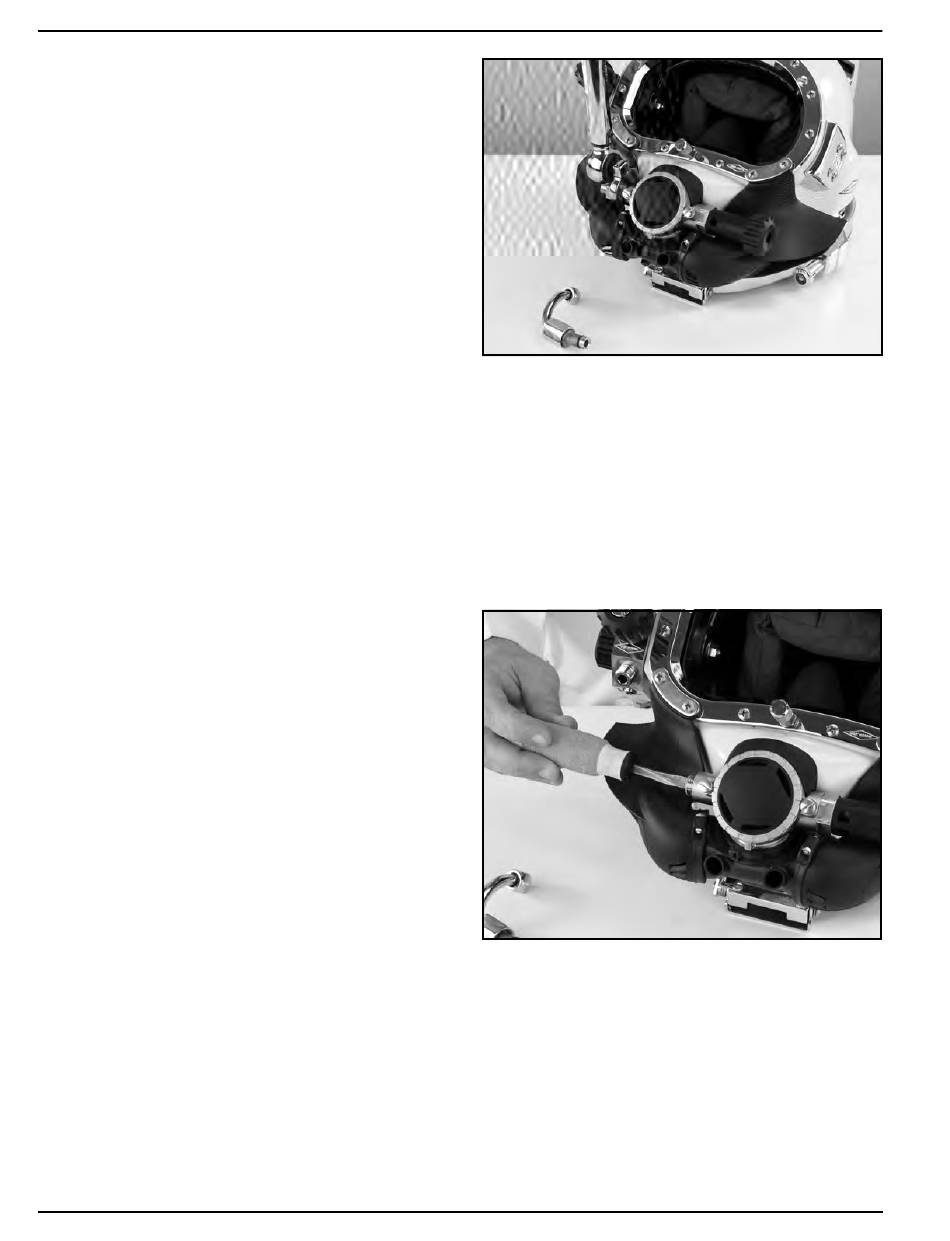

Retire el tubo curvado y el adaptador del tubo
curvado de la entrada del regulador.
1) Retire el conjunto del tubo curvado del casco.
2) Retire el adaptador del tubo curvado de la entrada
del regulador.
3) Desde el lado de la entrada del regulador,
introduzca un destornillador de cabeza plana en la
ranura del extremo de la boquilla de ajuste.
Gire la boquilla de ajuste 1/16 de vuelta a
la vez para ajustar el flujo del regulador.
4) Si el regulador no produce un flujo cuando presiona
la cubierta del regulador entre 1/8" (3,0 mm) y 1/4" (6,3
mm), gire la boquilla de ajuste HACIA AFUERA 1/16
de vuelta. Para calibrar el regulador basta con hacer
ajustes mínimos. Vuelva a conectar la manguera de
baja presión, presurícelo y pruebe nuevamente.
