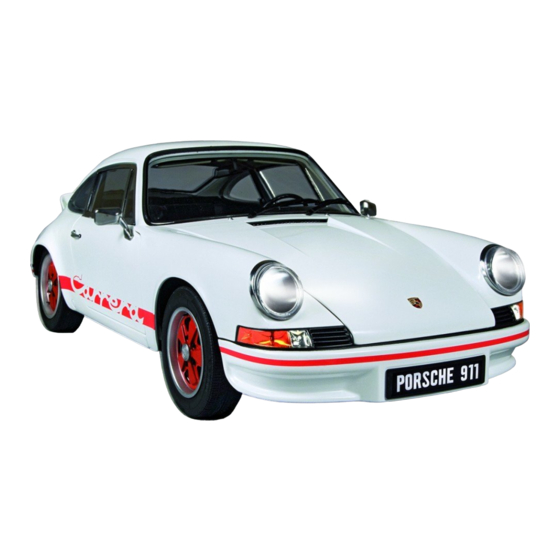

Construye paso a paso el mítico
PACK
3
Etapas
13 - 20

Publicidad

Tabla de contenido
loading

Manuales relacionados para Model Space Porsche 911 Carrera

Resumen de contenidos para Model Space Porsche 911 Carrera

  • Página 1 Construye paso a paso el mítico PACK Etapas 13 - 20...

  • Página 2: Tabla De Contenido

    Construye paso a paso el mítico S U M A R I O Etapas 3 Las cubiertas del motor (2) 4 L os colectores de admisión y cuerpos de acelerador (1) 5 L os colectores de admisión y cuerpos de acelerador (2) 6 L os colectores de admisión y cuerpos de acelerador (3) 17 L os colectores de admisión y cuerpos de acelerador (4) 8 El filtro de aceite y el compartimento motor 9 Los bajos de la carrocería 0 La cubierta central de los bajos Publicado en España por Editorial Planeta DeAgostini, S.A.U.

  • Página 3: Las Cubiertas Del Motor

    Etapa 13 PASO A PASO Las cubiertas del motor (2) En este número, montarás la cubierta trasera del motor que te hemos entregado en tres partes. Una vez unidas, montarás el conjunto sobre la parte superior del motor. PIEZAS ENTREGADAS ESQUEMA DE MONTAJE Base de los paneles del compartimento del motor...
  • Página 4 PORSCHE CARRERA 911 13-1 ETAPA Coloca la cubierta trasera del motor 2 (13C) sobre una superfi cie plana, de modo que ) sobre una superfi cie plana, de modo que veas los cuatro orifi cios centrales. Sitúa encima la cubierta trasera del motor 3 (13D) con la misma orientación que muestra la imagen y alineando los orifi...
  • Página 5 PASO A PASO 13-3 ETAPA Acopla el conjunto de la cubierta trasera del motor 1 (13B) sobre la parte superior del motor (8A). Ejerce una leve presión para introducir los tres pivotes de la parte superior del motor (8A) en los orifi cios de la cubierta. Una vez que la pieza esté perfectamente encajada, fíjala con dos tornillos BM.

  • Página 6: El Famoso Motor Del Porsche 911

    PORSCHE CARRERA 911 EL FAMOSO MOTOR DEL PORSCHE 911 El Porsche 911 se ha caracterizado por su motor bóxer refrigerado por aire. Ya en 1963, cuando se creó el primer 911, se optó por este tipo de mecánica buscando un funcionamiento libre de vibraciones y un punto de gravedad del vehículo bajo gracias a la posición inferior del grupo propulsor en la trasera.

  • Página 7: Os Colectores De Admisión Y Cuerpos

    Etapa 14 PASO A PASO Los colectores de admisión y cuerpos de acelerador (1) En este fascículo montarás los tubos de admisión y los cuerpos de acelerador izquierdos, dejándolos listos para acoplarlos al motor en un próximo número. PIEZAS ENTREGADAS Colectores de admisión y cuerpos de acelerador Izquierdos Varilla de reenvío...

  • Página 8: Os Colectores De Admisión Y Cuerpos

    PORSCHE CARRERA 911 14-1 ETAPA Coloca los colectores de admisión y cuerpos de acelerador izquierdos (14A) de forma que veas la letra L (left/izquierda) grabada. Posiciona las dos guías de fi jación (14J) en los orifi cios señalados en los colectores de admisión y cuerpos de acelerador izquierdos (14A).
  • Página 9 PASO A PASO 14-5 ETAPA Inserta el pivote liso de la varilla de reenvío del acelerador 2 (14E) en el orifi cio libre de la leva de reenvío del acelerador 2 (14D) y, a continuación, introduce la otra varilla de reenvío del acelerador 1 (14B) con la orientación que se muestra en la imagen. 14-6 ETAPA Coloca el pivote de la varilla de reenvío del acelerador 2 (14E)

  • Página 10: Os Colectores De Admisión Y Cuerpos

    PORSCHE CARRERA 911 14-9 ETAPA Pasa el pivote libre de la varilla de reenvío del acelerador 2 (14E) por el orifi cio del extremo de la leva de reenvío del acelerador 3 (14I), para después insertarlo en el orifi cio para después insertarlo en el orifi...

  • Página 11: Esquemas De Montaje

    Etapa 15 PASO A PASO Los colectores de admisión y cuerpos de acelerador (2) En este fascículo continuarás con el montaje del sistema de admisión del motor bóxer, utilizando las piezas que reservaste del fascículo anterior y las que has recibido en esta entrega. PIEZAS ENTREGADAS Carcasa del fi...
  • Página 12 PORSCHE CARRERA 911 15-1 ETAPA Recupera la varilla de reenvío del acelerador 4 (14M) y las dos levas de reenvío del acelerador 4 (14L), entregadas con el fascículo nº 14. Une las levas (14L), por su orifi cio más pequeño, a la varilla de reenvío del acelerador 4 (14M) utilizando dos tornillos BP.
  • Página 13 PASO A PASO 15-5 ETAPA Alinea la leva de reenvío del acelerador 1 (14C), por el orificio del ala más corta, con el orificio del tubo izquierdo de los colectores de admisión y cuerpos del acelerador derechos (14K). Utiliza un tornillo para unir ambas piezas.
  • Página 14 PORSCHE CARRERA 911 15-9 ETAPA Toma de nuevo el conjunto de los colectores de admisión y cuerpos del acelerador derechos (14K) e introduce los tres conductos de gasolina derechos (15H) en los orifi cios de las guías de fi jación (14J), utilizando la imagen como referencia.
  • Página 15 Etapa 16 PASO A PASO Los colectores de admisión y cuerpos de acelerador (3) En este fascículo, acabarás el montaje de los componentes de la admisión del lado izquierdo del motor. PIEZAS ENTREGADAS ESQUEMAS DE MONTAJE Cables de bujía de encendido, bancada izquierda (3) Cables de bujía de encendido, bancada derecha (3)
  • Página 16 PORSCHE CARRERA 911 16-1 16-2 ETAPA ETAPA Acopla la ranura del tubo de admisión de aire 2 (16E) Coloca el tubo de admisión de aire 1 (16C) en el otro a la pestaña saliente de la carcasa del regulador de extremo de la carcasa del regulador de admisión de admisión de aire (16D), tal y como se muestra en la aire (16D).
  • Página 17 PASO A PASO 16-5 ETAPA Recupera el conjunto de la parte superior del motor (8A) e identifi ca la bobina de encendido (9E). Inserta el cable de alta tensión de la bobina de encendido (16G), el cable más corto de esta entrega, en el pivote de la bobina de encendido (9E).
  • Página 18 PORSCHE CARRERA 911 16-8 ETAPA Ahora deberás conectar todos los cables por ambos extremos. Es un proceso meticuloso y requiere paciencia. Conecta primero los conductos de gasolina izquierdos (15G), coloreados en tres tonos de rojo en la imagen: un extremo se inserta en los inyectores (11D), y el otro en los tres pivotes más próximos de las salidas a los inyectores (10F).
  • Página 19 Etapa 17 PASO A PASO Los colectores de admisión y cuerpos de acelerador (4) En este fascículo utilizarás las piezas que recibiste en la entrega 16 y terminarás el montaje del sistema de admisión. Guarda las piezas recibidas con esta entrega para montarlas en la siguiente etapa. PIEZAS ENTREGADAS Compartimento motor Refuerzo del...
  • Página 20 PORSCHE CARRERA 911 17-1 ETAPA Recupera los tres cables de bujía de encendido, bancada derecha (16B) del fascículo anterior e introdúcelos por los orifi cios libres de la guía de fi jación (14J) de los colectores de admisión y cuerpos de acelerador derechos (14K).
  • Página 21 PASO A PASO 17-4 ETAPA Conecta los conductos de gasolina derechos (15H), en tonos de rojo en la imagen, a los inyectores (11D). Inserta el otro extremo a los tres pivotes libres de las salidas a los inyectores (10F). Inserta los cables de bujía de encendido, bancada derecha (16B), en naranja, azul y verde en la imagen, en los conectores de bujía...
  • Página 22 PORSCHE CARRERA 911 17-7 ETAPA Finalmente, inserta el extremo con pivote del tubo de aire caliente (16F) en el Finalmente, inserta el extremo con pivote del tubo de aire caliente ( Finalmente, inserta el extremo con pivote del tubo de aire caliente ( orifi...

  • Página 23: El Filtro De Aceite Y El Compartimento Motor

    Etapa 18 PASO A PASO El fi ltro de aceite y el compartimento motor En este fascículo montarás las piezas que recibiste en la entrega 17 que corresponden al compartimento motor y al sistema de lubrificación e inyección de combustible. Guarda las piezas de esta entrega para montarlas en una etapa posterior.
  • Página 24 PORSCHE CARRERA 911 18-2 ETAPA Toma el compartimento motor (17A) e identifi ca, 18-3 en el lateral, un grupo de tres orifi cios alineados ETAPA verticalmente. Desde la cara interna del compartimento motor (17A), coloca el conjunto anterior (17K+17J), Toma el solenoide de enriquecimiento de arranque en insertando los pivotes laterales en los orifi...
  • Página 25 PASO A PASO 18-6 ETAPA Inserta los dos pivotes del refuerzo del compartimento motor (17B) en una de las dos esquinas con dos agujeros del compartimento motor (17A), y fi ja la pieza con un tornillo por debajo. Verás que sólo es posible encajarla en una posición.
  • Página 26 PORSCHE CARRERA 911 18-10 ETAPA Coloca el tapón de llenado del depósito de aceite (17D) en el extremo libre de la boca de llenado del depósito de aceite (17E) ejerciendo una leve presión. 18-11 ETAPA Recupera la base de los paneles del compartimento del motor (13A), entregada con el fascículo 13, y alinéala, por su lado plano, con la cara inferior del compartimento motor (17A).

  • Página 27: Los Bajos De La Carrocería

    Etapa 19 PASO A PASO Los bajos de la carrocería En este fascículo, montarás la placa de circuito impreso PCB y el altavoz, que recibiste en la entrega anterior, sobre los bajos de la carrocería. PIEZAS ENTREGADAS Bajos de la carrocería 3 tornillos 1,7 ×...
  • Página 28 PORSCHE CARRERA 911 19-1 ETAPA Pon los bajos de la carrocería (19A) sobre una superficie plana, con la cara interna hacia arriba. Identifica los tres orificios circulares que rodean el conjunto de pequeños agujeros y coloca el altavoz (18C) que recibiste en la entrega anterior, tal y como se muestra en la imagen.
  • Página 29 PASO A PASO 19-3 ETAPA Recupera la placa de circuito impreso PCB (18A) y observa que, además de tener un orifi cio en cada esquina, tiene un orifi cio extra más grande. Este agujero centrador te servirá para colocar la pieza en la posición correcta.
  • Página 30 PORSCHE CARRERA 911 19-5 ETAPA Coloca los cables del circuito impreso (18A) entre los dos pivotes que hay entre el altavoz (18C) y la placa del circuito impreso (18A). Sujeta los cables con el clip sujetacables (18B), entregado con el nº 18, y dos tornillos AM, tal y como se muestra en la imagen.

  • Página 31: La Cubierta Central De Los Bajos

    Etapa 20 PASO A PASO La cubierta central de los bajos En este capítulo ensamblarás los distintos conjuntos montados hasta ahora en un único conjunto, configurando así lo que será la parte inferior del chasis. PIEZAS ENTREGADAS Cubierta central de bajos Cubierta protectora de la cremallera de dirección Fijación de la columna...
  • Página 32 PORSCHE CARRERA 911 20-1 ETAPA Instala la cubierta central de bajos (20A) en el espacio central de los bajos de carrocería (19A). Hazlo por debajo, de manera que el perfi l de ambas piezas coincida perfectamente. Fija la cubierta central de bajos (20A) con cuatro tornillos colocados por la parte superior.
  • Página 33 PASO A PASO 20-4 ETAPA Dale la vuelta al conjunto y posiciona la cubierta protectora de la cremallera de dirección (20B) insertando sus pivotes en los dos orifi cios de los bajos de la carrocería (19A). Comprueba que los cuatro agujeros de la cubierta protectora (20B) coinciden perfectamente con los señalados en el chasis, y fi...
  • Página 34 PORSCHE CARRERA 911 20-7 ETAPA Recupera el conjunto de la parte superior del motor (8A) y fíjate en las cuatro pestañas de su base. Introduce el conjunto por debajo del hueco trasero de los bajos de carrocería (19A), de manera que las pestañas se acoplen perfectamente en los encajes que bordean el orifi...
