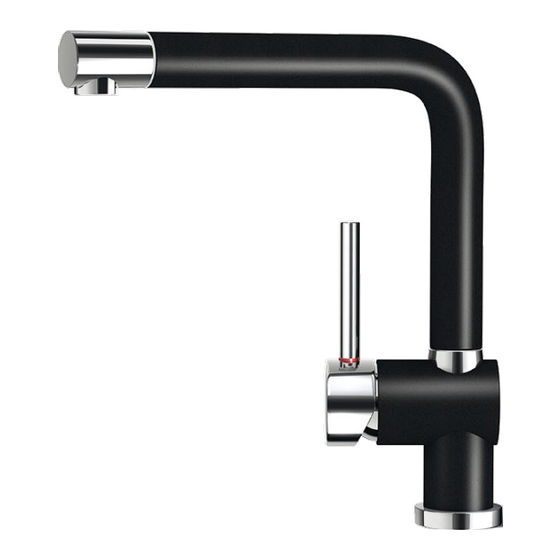

- Página 1 547001 547121 PIEGA www.schock.de/easy-piega...
-
Página 2: Product Specifications
SICHERHEITSHINWEISE PRODUKTMERKMALE SAFETY NOTES PRODUCT SPECIFICATIONS 547001 547121 547001 547121 DIE GEWÄHRLEISTUNG VERFÄLLT BEI LAIENMONTAGE. SCHOCK EMPFIEHLT DIE VERWENDUNG DES GROBPARTIKELFILTERS SF-100 (629883). Anschlussschlauchlänge Wasserdruck KEINEN CHLORREINIGER VERWENDEN. Length of supply hoses Water pressure 21.65” 21.65” THE WARRANTY IS VOIDED BY NON-PROFESSIONAL INSTALLATION. SCHOCK RECOMMENDS THE USE OF THE SF-100 (629883) COARSE PARTICLE FILTER. - Página 3 WERKZEUGE INSTALLATION TOOLS INSTALLATION 547001 547121 13 mm Anschlussschläuche handfest anziehen Anschlussschläuche handfest anziehen 19 mm Hand - tighten supply hoses Hand - tighten supply hoses 40 mm ø 35 mm ø 35 mm < 5 mm < 5 mm...
- Página 4 INSTALLATION INSTALLATION INSTALLATION INSTALLATION 547121 Eckventile vor der Installation gründlich ausspülen Anschlussschläuche an Eckventile anschrauben Brauseschlauch fest anziehen Hebel öffnen und Perlator ausbauen Tighten shower hose Open the handle and remove the aerator Flush piping system before installation of fitting thoroughly Screw supply hoses onto angle valves...
- Página 5 INSTALLATION WERKZEUGE PERLATORREINIGUNG INSTALLATION TOOLS CLEANING THE AERATOR 547001 Kein Werkzeug benötigt No tools needed Eckventile öffnen und alle Verbindungen Hebel schließen und Perlator wieder einbauen auf Undichtheiten prüfen Close the handle and re-install the aerator Turn on water supplies and check connections for leaks 547121 22 mm 547001...
- Página 6 SCHOCK PIEGA SCHOCK PIEGA 547120 547120 PFLEGEPRODUKTE PFLEGEHINWEISE WERKZEUGE KARTUSCHENWECHSEL CARE PRODUCTS CARE INSTRUCTIONS TOOLS CHANGING THE CARTRIDGE 2,5 mm SCHOCK PIEGA SCHOCK PIEGA 30 mm 8.66" 8.66" 547120 547120 8.66" 8.66" Lochbohrung ø 35 Lochbohrung ø 35 Hole 1.37" Hole 1.37"...
-
Página 7: Spare Parts
ERSATZTEILE MASSE SPARE PARTS MEASUREMENTS 547001 628801/1 8.66" 628801/2 628801/3 628801/4 628604/2 Lochbohrung ø 35... - Página 8 ERSATZTEILE MASSE SPARE PARTS MEASUREMENTS 547121 628801/1 8.66" 628801/2 628801/3 628801/4 628604/2 628638/3 628801/7 Lochbohrung ø 35 Hole 1.37"...
- Página 9 www.schock.de/service www.schock.de/shop SCHOCK GmbH • Hofbauerstr. 1 • D-94209 Regen Telefon: +49-9921-600-0 • Fax: +49-9921-600-253 Email: info@schock.de • www.schock.de...
