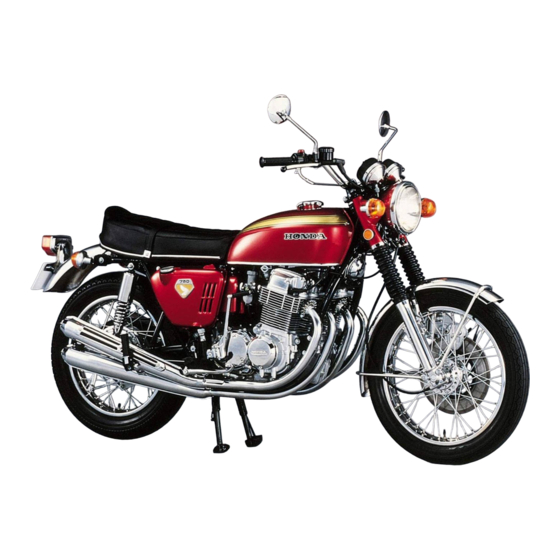

Model Space Honda Dream CB750 Manual De Instrucciones
Ocultar thumbs
Ver también para Honda Dream CB750:
- Manual de instrucciones (29 páginas) ,
- Manual de instrucciones (29 páginas) ,
- Manual de instrucciones (29 páginas)
Publicidad
Enlaces rápidos
Publicidad
Manuales relacionados para Model Space Honda Dream CB750
Resumen de contenidos para Model Space Honda Dream CB750
- Página 1 Construye tu propia Pack 2...
- Página 2 CONTENIDO Guía de montaje Etapa 8: El faro Etapa 9: La pinza de freno Etapa 10: El guardabarros delantero Etapa 11: El carburador Etapa 12: El carburador (continuación) Etapa 13: El carburador (continuación 2) Etapa 14: El silenciador Editorial y diseño por Continuo Creative, 39-41 North Road, London N7 9DP Todos los derechos reservados ©...
- Página 3 Honda CB750 FOUR: Guía de montaje Etapa 8 El faro Toma la carcasa del tubo negro de los cables del LED y tira suavemente del LED del faro, tal como se muestra, mientras mantienes en su sitio los dos cables del indicador. Piezas entregadas Aro del faro * Anillo de retención del faro *...
- Página 4 Honda CB750 FOUR: Guía de montaje Tira del cable del LED del faro Sostén el tubo negro El LED del faro y su cableado ahora Tira del otro extremo del cable de LED del deberían tener este aspecto, con el LED faro para traerlo más cerca del agujero en formando aproximadamente un ángulo la carcasa de faro.
- Página 5 Honda CB750 FOUR: Guía de montaje arriba= ancho Al igual que el reflectante, el cristal del faro Coloca suavemente el reflectante en la tiene recortes en la parte superior y en la carcasa, alineando el recorte del reflector abajo = estrecho inferior.
- Página 6 Honda CB750 FOUR: Guía de montaje Asegúrate de que el anillo de retención Alinea los recortes del aro con los salientes está colocado correctamente en el aro. de la carcasa del faro (en círculo). Gira el anillo de retención aproximadamente 1 cm en sentido horario hasta que encaje en su posición.
- Página 7 Honda CB750 FOUR: Guía de montaje Inserta la patilla en la parte posterior del Toma uno de los reflectantes delanteros soporte en el agujero de la parte rebajada y comprueba que la parte rebajada está de una de las bases del reflectante. Repite limpia.
-
Página 8: La Pinza Del Freno
Honda CB750 FOUR: Guía de montaje Etapa La pinza del freno Las clavijas de la pinza B encajan en los agujeros de la pinza A, tal como se muestra. Piezas entregadas Pinza A Pinza B Disco de freno delantero Tornillos (tipo N) x 2 Tornillos (tipo U) ×... - Página 9 Honda CB750 FOUR: Guía de montaje Hueco Comprueba que la pinza se ve así desde la Coloca los agujeros del soporte de montaje parte posterior, con los orificios marcados de la pinza A sobre los salientes de la pinza. con círculos alineados. Con firmeza, mete la pinza A en su lugar, de Ubica el saliente en el disco de freno delantero manera que quede al ras con la horquilla.
- Página 10 Honda CB750 FOUR: Guía de montaje Etapa 10 El guardabarros Enhebrar los agujeros Los agujeros L3, L4, R3 y R4, marcados en azul en estas fotos, deben ser intervenidos antes del montaje. Utiliza un tornillo de tipo C para aprovechar los agujeros, ya que tiene delantero el diámetro correcto, y usa la llave de cruceta recibida en la etapa 9 para atornillarlo.
- Página 11 Honda CB750 FOUR: Guía de montaje Retira la pinza de freno montada en la Sostén el soporte de la pinza y mete un etapa anterior. tornillo de tipo L en el agujero izquierdo. Toma el soporte de la pinza y colócalo sobre los dos agujeros (marcados en círculo) en el lado izquierdo del soporte del guardabarros delantero.
- Página 12 Honda CB750 FOUR: Guía de montaje Usa la llave Allen para apretar un tornillo Aprieta un tornillo tipo K en el agujero R1. tipo K en el agujero del soporte del guardabarros alineado con el agujero L1 en la horquilla izquierda. Una vez que hayas asegurado el agujero L1, aprieta un tornillo tipo K en el agujero L2.
- Página 13 Honda CB750 FOUR: Guía de montaje Aprieta un tornillo tipo U en su agujero en la parte trasera de la pinza, para fijarlo en la horquilla. Coloca uno de los soportes del guardabarros sobre la parte posterior del guardabarros, alineando los dos salientes con los dos orificios (flecha).
- Página 14 Honda CB750 FOUR: Guía de montaje Alinea uno de los agujeros del Encaja los salientes del segundo soporte del guardabarros trasero con soporte en los agujeros cerca de la Asegura otro tornillo tipo C en los el agujero en la horquilla. Coloca un parte frontal del guardabarros.
- Página 15 Honda CB750 FOUR: Guía de montaje Coloca la rueda delantera entre las horquillas, guiando cuidadosamente el disco de freno en la ranura de la pinza de freno (en círculo). Alinea los agujeros en los extremos de las horquillas con el agujero en el centro del buje. Inserta el eje de la rueda delantera a través de los agujeros alineados.
- Página 16 Honda CB750 FOUR: Guía de montaje Etapa 11 El carburador Asegurar los tubos de rebosamiento Si los tubos de rebosamiento se salen, utiliza una pequeña gota de adhesivo instantáneo, aplicado desde el interior de la cámara del flotador, para fijarlos en su lugar. Piezas entregadas Tubos de rebosamiento ×...
- Página 17 Honda CB750 FOUR: Guía de montaje Los casquillos del taqué encajan en los Mete los casquillos restantes. Así es como cuatro agujeros en la cabeza del cilindro de los cuatro casquillos deberían quedar la etapa 7. cuando estén en su lugar. Mete el primer casquillo del taqué...
- Página 18 Honda CB750 FOUR: Guía de montaje Ajustar los casquillos del taqué Si alguno de los casquillos del taqué instalados en esta etapa, o los de la etapa 7, muestran un hueco entre ellos y la cabeza del cilindro, prueba los siguientes pasos Saca el casquillo hacia fuera de la parte para solucionarlo.
- Página 19 Honda CB750 FOUR: Guía de montaje Etapa 12 El carburador (continuación) Números Los números de dentro de los cuerpos del acelerador A y de las tapas superiores no afectan al montaje, por lo que puedes Piezas entregadas ignorarlos. Las tapas se colocan en las partes superiores de los cuerpos del acelerador A.
- Página 20 Honda CB750 FOUR: Guía de montaje Busca los dos orificios de la parte izquierda del cuerpo del acelerador B (flechas rojas). Los agujeros son semicirculares, para Alinea el saliente de un cuerpo del coincidir con los salientes de los cuerpos acelerador A con el agujero de la izquierda del acelerador A.
- Página 21 Honda CB750 FOUR: Guía de montaje Ensambla la cámara del flotador y el cuerpo Prepara la cámara del flotador que del acelerador, tal como se muestra. montaste en la etapa anterior. Localiza los cuatro salientes en la cámara del flotador y los cuatro agujeros en el cuerpo del Alinea los salientes y los orificios de ambas acelerador en los que van (flechas rojas).
- Página 22 Honda CB750 FOUR: Guía de montaje Etapa 13 El carburador (continuación 2) Ensambla las dos partes del cuerpo del acelerador A con las dos tapas superiores. Coloca las dos piezas del cuerpo del acelerador A en los dos orificios restantes en el cuerpo del acelerador.
- Página 23 Honda CB750 FOUR: Guía de montaje Inserta el pasador de la varilla del cebador B en el agujero en el extremo de cada varilla del cebador A, asegurándote de que los pasadores de las dos varillas miran Las varillas del cebador A y B deben tener en la misma dirección.
- Página 24 Honda CB750 FOUR: Guía de montaje Inserta el otro pasador de varilla del cebador B en el orificio de la segunda varilla del cebador A. Sosteniendo las piezas juntas, coloca el agujero de la segunda palanca del cebador A sobre el pasador de la varilla del cebador B.
- Página 25 Honda CB750 FOUR: Guía de montaje Mete la palanca del cebador B en el último pasador del montaje, tal como se muestra arriba. Las cuatro palancas del cebador están ahora colocadas sobre las varillas. Comprueba que todas las partes están orientadas en la misma dirección, tal como se muestra arriba.
- Página 26 Honda CB750 FOUR: Guía de montaje Cuando los extremos de los pasadores estén colocados en los agujeros, mételos hasta el fondo. Pasa la palanca del cebador C por el agujero de la palanca del cebador B. Resultado final Mete la palanca del cebador C a través de la palanca del cebador B y empújala hacia dentro del cuerpo del acelerador.
- Página 27 Honda CB750 FOUR: Guía de montaje Etapa 14 El silenciador No hagas caso de las marcas D ni de los números de los tubos de conexión (en círculos verdes). Al igual que con las partes del cuerpo del acelerador, estas marcas no Ubica unos salientes en forma de D en los afectan al ensamblaje.
- Página 28 Honda CB750 FOUR: Guía de montaje Localiza las letras, marcadas en círculo, Usa los tornillos de tipo P (2,3 x 5 mm) para en el interior de las partes del silenciador. abrir agujeros en los cuatro salientes en el Te ayudarán a identificar las partes. interior del silenciador.
- Página 29 Honda CB750 FOUR:...
