INSTRUCCIONES DE MONTAJE

Conexión de conductos de ventilación
Las compuertas cortafuegos deben estar conectadas en un
lado o en ambos lados a los conductos de ventilación de la
instalación de climatización. En conexiones en un solo lado se
deben prever rejillas de cierre de materiales no inflamables
(EN 13501-1) en el lado opuesto correspondiente. Las
compuertas cortafuegos se pueden conectar tanto en
conductos de ventilación no inflamables como inflamables. Los
conductos de ventilación se deben suspender por separado.
Se aplican las disposiciones legales regionales y normas
nacionales en materia de instalaciones de ventilación (en
Alemania, p. ej., LüAR). En concreto, los conductos de
ventilación no deben ejercer fuerzas significativas sobre las
paredes, los soportes o los techos debido a la dilatación
térmica (en caso de incendio) y, por lo tanto, tampoco sobre
las compuertas cortafuegos. Si es necesario, se deben prever
medidas de compensación adecuadas, como, por ejemplo, la
disposición de bocas flexibles o un adecuado tendido de cables
(ángulos y partes deformadas de los cables). Se debe respetar
y aplicar la normativa a nivel nacional.
En cerramientos ventilados macizos

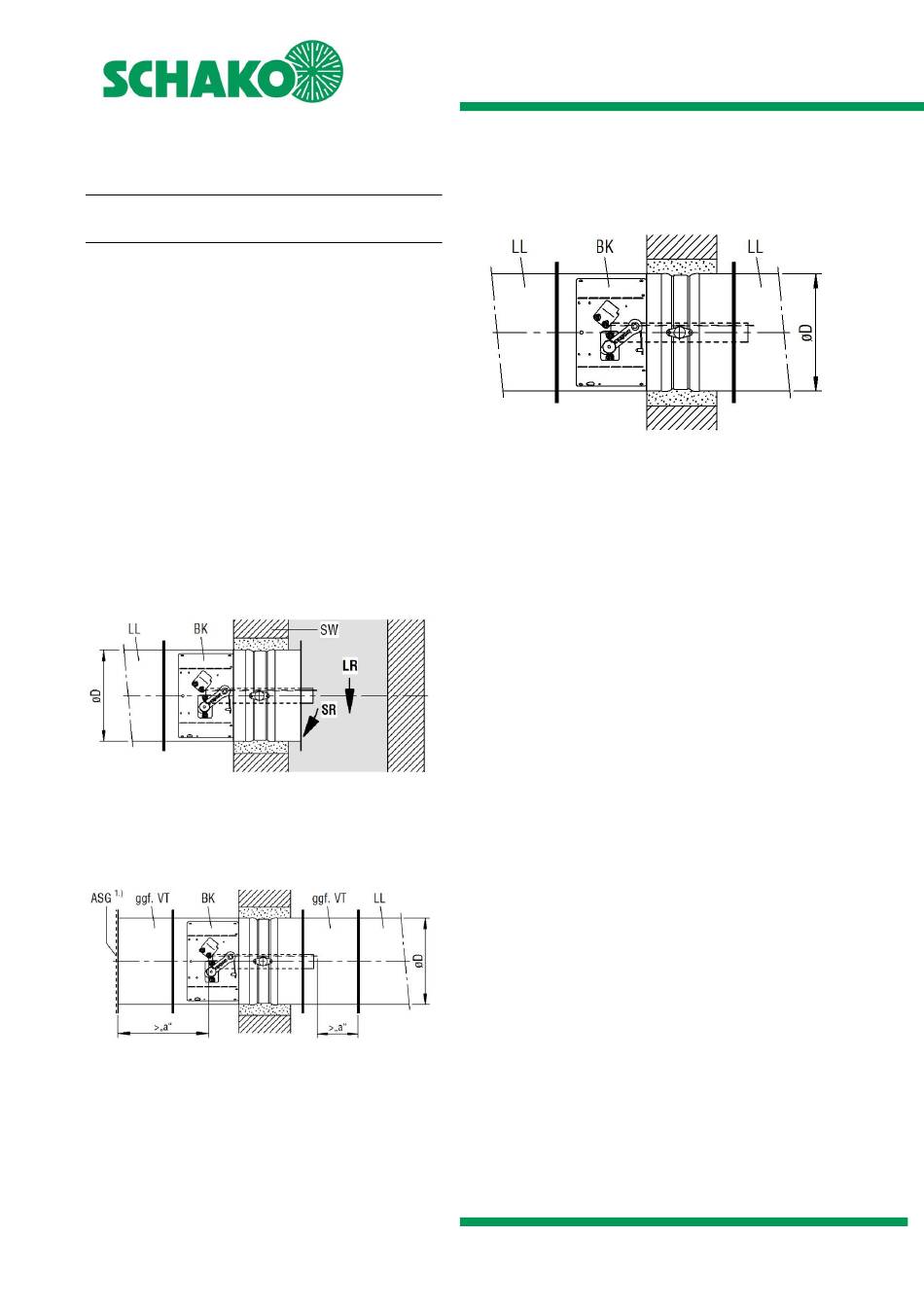

Figura 11: Ejemplo de conexión de un conducto de
ventilación en un cerramiento ventilado macizo
Con conducto de ventilación en un lado y rejilla de cierre
Figura 12: Ejemplo de conexión de un conducto de
ventilación con disposición unilateral y rejilla de cierre
Reservado el derecho a modificaciones.
No se admiten devoluciones.
Compuerta cortafuegos BSK-RPR-EU
Documentación técnica
Instrucciones de montaje
Con conductos de ventilación a ambos lados
Figura 13: Ejemplo de conexión con conductos de ventilación a
ambos lados
BK Compuerta cortafuegos BSK-RPR-EU
ASG Rejilla de cierre tipo ASG-RF/ASG-RS
VT Prolongación tipo VT-RF
LL Conducto de ventilación
SW Cerramiento ventilado
SR Dirección de cierre
LR Dirección del aire
BS Lado de accionamiento
NBS Lado de no accionamiento
1.)
de materiales no inflamables (EN 13501-1)
"a" =50 mm Distancia mínima entre la hoja de
compuerta abierta y la rejilla de cierre
(ASG-RF/-RS)
