esdec FlatFix Fusion Manual Del Usuario

Sistema de montaje para cubiertas planas para paneles solaresen una configuración horizontal dual
Ocultar thumbs Ver también para FlatFix Fusion:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
ES
MANUAL

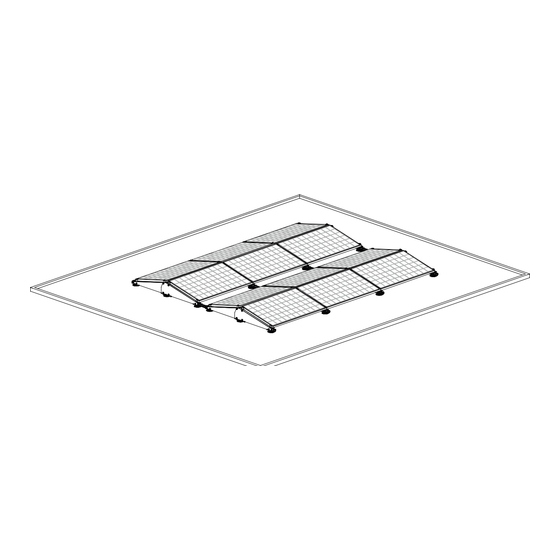

FLATFIX FUSION SISTEMA DE MONTAJE PARA CUBIERTAS PLANAS
Sistema de montaje FlatFix Fusion
para cubiertas planas para paneles solares
en una configuración horizontal dual
Rev. 22.09.21
© ESDEC BV 2021
En todas nuestras transacciones y ventas se aplican nuestros Términos y Condiciones, que están registrados en la Cámara de Comercio (0827728). Estos pueden descargarse en www.esdec.com

Publicidad

Tabla de contenido
loading

Manuales relacionados para esdec FlatFix Fusion

Resumen de contenidos para esdec FlatFix Fusion

  • Página 1 Rev. 22.09.21 © ESDEC BV 2021 En todas nuestras transacciones y ventas se aplican nuestros Términos y Condiciones, que están registrados en la Cámara de Comercio (0827728). Estos pueden descargarse en www.esdec.com...

  • Página 2: Tabla De Contenido

    Además, todos los derechos están reservados y queda prohibida la reproducción de parte alguna del presente manual en ninguna forma. Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 3: Introducción

    Conserve el manual en un lugar seguro y seco. En caso de pérdida del manual, es posible pedir otro ejemplar a Esdec BV o descargarlo en www.esdec.com. Cuando se hace referencia al plano de instalación, se hace también referencia a la calculadora FlatFix con la que se puede generar dicho plano.

  • Página 4: Normas Y Reglamentaciones

    30 cm, debido a las fuertes turbulencias del viento en esta zona. No deberá instalarse ningún panel solar en esta zona, ya sea parcial o totalmente. La zona del borde debe determinarse con la calculadora FlatFix Fusion.

  • Página 5: Descripción Del Producto

    Colocación del lastre El sistema FlatFix Fusion no se fija normalmente a la cubierta, sino que simplemente descansa sobre ella. Solo si la cubierta presenta una inclinación superior a 3° (2° en caso de PVC), es necesario fijar los soportes de tejado a la cubierta.

  • Página 6: Lista De Piezas

    Véase el tipo en la sección 7.1 del 22. Guía pasacables anexo N.º artículo: 100-5570 9. Tornillo de montaje M6 x __ *opcional N.º artículo: 100-06__(-B) Véase el tipo en la sección 7.1 del anexo Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 7: Preparación Para La Instalación

    Taladradora inalámbrica S10mm S10mm Aplicador de masilla opcional Para cubierta Rotulador/tiza Alicates ajustables Amoladora inclinada > 2º/3º Casco de seguridad Calzado de seguridad Mascarilla antipolvo Guantes de seguridad Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 8: Determinación Y Medición De La Posición De Los Paneles Solares

    Asegúrese de que el lugar de instalación de los paneles solares sobre la cubierta esté limpio, seco y plano. La presencia de grava, arena, piedra, organismos, polvo, etcétera, puede provocar inestabilidad en el sistema o causar daños en la cubierta. Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 9: Instalación

    La esterilla de protección TPO puede utilizarse para proteger la cubierta TPO. Presione las 3 lengüetas de caucho de la esterilla protectora para abrirlas e inserte el soporte de tejado bajo las lengüetas. Asegúrese de que las lengüetas de caucho bloqueen correctamente el soporte de tejado. Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 10: Conexión Equipotencial Y Montaje Del Perfil Base En Las Bases

    4. Deslice el elemento base bajo (incluido el soporte de tejado) sobre el otro extremo del perfil base hasta que encaje a presión en su posición correcta. 5. Ya está listo un lado del segmento FlatFix Fusion. ¡CLIC! ¡CLIC! Versión 22/09/21...
  • Página 11 8. Deslice el elemento base bajo (incluido el soporte de tejado) sobre el otro extremo del perfil base hasta que encaje a presión en su posición correcta. 9. Ya está listo el primer segmento FlatFix Fusion. Repita los pasos anteriores hasta que tenga un número suficiente de segmentos FlatFix Fusion para colocar las dos primeras hileras de paneles solares.

  • Página 12: Posicionamiento De Los Segmentos Flatfix Fusion

    6.5 Posicionamiento de los segmentos FlatFix Fusion Se determina la posición de los segmentos FlatFix Fusion en función de la posición de los paneles solares en la cubierta. Distribuya los segmentos FlatFix Fusion de forma regular por la línea en la que vaya a instalar los paneles solares. Los segmentos FlatFix Fusion pueden tener un espacio entre centros de hasta 2 m (consulte la calculadora).
  • Página 13 Sitúe el tercer contenedor de lastre entre los segmentos FlatFix Fusion de forma que se solape con el segundo contenedor de lastre y que las ranuras del contenedor de lastre queden situadas sobre las orejetas verticales del elemento base alto.

  • Página 14: Instalación Del Primer Panel Solar

    El par mínimo de apriete de la unión atornillada de las grapas negras (100-44xx) es de 10 Nm (máximo 11 Nm). Consulte el manual de su herramienta para ajustarla en el par correcto. Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 15: Conexión Equipotencial E Instalación De Otros Paneles Solares

    (100-44xx) es de 10 Nm (máximo 11 Nm). Consulte el manual de su herramienta para ajustarla en el par correcto. Repita los pasos anteriores para el resto de paneles situados entre medio. Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 16: Montaje De Optimizadores Y Cables

    5. Las clavijas del panel solar pueden fijarse al elemento base alto en el pasacables. Opcional: Encaje a presión el optimizador opcional sobre el clip de cables. ¡CLIC! Ø25mm Opción Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 17: Conexión Equipotencial De Múltiples Hileras

    1. Coloque el cable multifilar en un lado del sistema. El cable multifilar se puede encajar fácilmente a presión con el clip de cable FlatFix Fusion. Para conectar el cable multifilar a la grapa final, debe formarse un buble para la grapa final.

  • Página 18: Conexión Equipotencial De Los Contenedores De Lastre (Opcional)

    Coloque un clip de puesta a tierra en cada primer y último contenedor de lastre de una hilera para poner a tierra todas las hileras una a una. Ø0,24" Ø6mm Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 19: Colocación Del Lastre

    Si la cubierta tiene más de 12 metros de altura, le recomendamos que se ponga en contacto con su proveedor. Este podrá determinar el peso correcto para su situación. Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 20: Montaje Y Conexión Equipotencial De Los Estabilizadores

    último. NOTA: El par máximo de apriete de las conexiones atornilladas es de 4,5 Nm. Asegúrese de que los tornillos de montaje no resbalen en la base. Consulte el manual de su herramienta para ajustarla en el par correcto. 6,5x19 N.º artículo: 100-6519 Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...
  • Página 21 NOTA: El par máximo de apriete de las conexiones atornilladas es de 4,5 Nm. Asegúrese de que los tornillos de montaje no resbalen en la base. Consulte el manual de su herramienta para ajustarla en el par correcto. 6,5x19 N.º artículo: 100-6519 Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 22: Conexión Equipotencial De Las Piezas Metálicas Expuestas (Opcional)

    6.15 Montaje de la segunda hilera de paneles solares Ahora puede montar la segunda hilera de paneles solares. Para ello, siga los pasos de instalación de las secciones 6.7 y 6.8. Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 23: Montaje Del Deflector De Viento Izquierdo/Derecho

    NOTA: Si se utilizan los pasacables opcionales, entonces deberán practicarse aberturas en los deflectores de viento. Véase la instalación de los deflectores de viento en los pasacables en la sección 7.2.2 del anexo. 6,0x25 N.º artículo: 100-8085 Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...
  • Página 24 Ahora puede montar varias hileras de paneles solares. Para ello, siga los pasos de instalación de las secciones 6.7 a 6.16. ¡El campo de paneles ya está listo! Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 25: Anexo

    100-4346 100-4446 100-0670 (-B) 100-0670 (-B) (70mm) (70mm) 100-4347 100-4447 100-4348 100-4448 100-4349 100-4449 100-4350 100-4450 Todos los tornillos de montaje están disponibles en negro (-B): 100-0655(-B), 100-0670(-B) Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 26: Descripción

    Estabilizador 1200 1170 1310 100-7208 Estabilizador 1500 1475 1615 100-7203 Estabilizador 1600 1550 1690 100-7211 Estabilizador 1700 1655 1795 100-7214 Estabilizador 1900 1830 1970 100-7087 Estabilizador 2000 1940 2080 Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 27: Instalación De Guías Pasacables, Cables Y Deflectores De Viento

    Coloque también 2 guías pasacables en el perfil base del otro lado del elemento base alto y deslícelas hacia el elemento base alto. NOTA: Utilice abrazaderas de cables (no suministradas por Esdec BV) para fijar los cables en las guías pasacables. NOTA: Utilice abrazaderas de cables que sean compatibles con el tamaño del orificio de la guía pasacables (máx. 7 mm de ancho).

  • Página 28: Montaje De Los Deflectores De Viento Izquierdo/Derecho

    Después se pueden fijar los deflectores de viento adicionalmente por medio del tornillo autorroscante autosellador para chapa de 6,0 x 25 mm SW10 HEX/T30 (artículo n.º 100-8085) a la altura de los elementos base altos y bajos. 6,0x25 N.º artículo: 100-8085 Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...
  • Página 29 ¡Y la primera hilera de paneles solares está ya lista! 6,0x25 N.º artículo: 100-8085 6,3x32 N.º artículo: 100-3015 Ahora monte la siguiente hilera de paneles solares. ¡El campo de paneles ya está listo! Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 30: Representación Esquemática De Las Tomas De Puesta A Tierra, Conexiones Equipotenciales Y Protección Contra Rayos

    [ESCANEAR CÓDIGO QR] Nederland en Holland Solar y Holland Solar Entrega LPS = sistema de protección contra rayos LPL = nivel de protección contra rayos CÓDIGO QR URL: https://eu.esdec.com/nl/advies-en-voorwaarden/ Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 31: Conexión Equipotencial Y Riel De Tierra

    última hilera y/o para los contenedores de lastre. Riel de tierra Cable multifilar (6 mm Grapa final + clip de puesta Grapa de módulo + conexión equipotencial Fijación de puesta a tierra (opcional) Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 32: Protección Contra Rayos

    Asegúrese de que el cable de puesta a tierra esté tendido en paralelo a los cables de C.C. EN CUALQUIER CASO: CONSULTE CON SU ESPECIALISTA EN PROTECCIÓN CONTRA RAYOS DE ANTEMANO PARA ANALIZAR SU PROYECTO Y EVITAR PROBLEMAS DE SEGURIDAD INDESEADOS. ESDEC NO SE RESPONSABILIZA BAJO NINGUNA CIRCUNSTANCIA DE LA APLICACIÓN Y/O COMBINACIÓN DE LA PROTECCIÓN CONTRA RAYOS EN LA CUBIERTA.

  • Página 33: Configuraciones De Lastre

    Si hay que colocar aquí una guía pasacables, deje una distancia de 135 mm. 135mm Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...
  • Página 34 2 (no apilar) Nota: Para las posiciones «en el segmento», no hacen falta soportes de tejado ni adaptadores adicionales para la colocación del segundo contenedor de lastre (opcional) Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 35: Configuración Dual

    Llene de lastre el contenedor 1 hasta el nivel máximo (no apilar) y ponga el resto de la cantidad Cantidad especificada de lastre en el contenedor 1 de lastre especificada en el contenedor 2. Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...
  • Página 36 Llene el contenedor 1a con la mitad de la cantidad especificada Cantidad especificada de lastre en de lastre y el contenedor 1b con la el contenedor 1 otra mitad Versión 22/09/21 MANUAL DEL SISTEMA DE MONTAJE FLATFIX FUSION PARA CUBIERTAS PLANAS...

  • Página 37: Aspectos A Considerar Durante El Diseño E Instalación Del Sistema

    En algunos casos, puede ser necesario fijar o anclar el sistema FV a la cubierta. Para establecer la zona del borde y de la esquina de un edificio, debe observarse la normativa actual. Cuando Esdec especifica una zona de borde- esquina, esta es la zona de borde-esquina mínima.
