Vimar ELVOX 40101 Instrucciones

40101
Alimentatore per citofonia Due Fili con uscita 28 Vdc, alimentazio-
ne 110-240 V~ 50/60 Hz, installazione su guida DIN (60715 TH35),
occupa 6 moduli da 17,5 mm
Caratteristiche tecniche
- Alimentazione: 110 - 240 Vac
- Consumo massimo 110 V 0,7 A
- Consumo massimo 240V 0,4 A
- Potenza dissipata 12 W
- Tensione di uscita BUS (1/2, B1/B2) 28 Vdc nominali (SELV - EN60950-1).
- Corrente max erogata: 1 A (0,6 A continuo + 0,4 A INT. con ciclo 60 s ON - 120 s OFF).
- Temperatura di funzionamento -5 °C +35 °C (da interno)
- 6 moduli 17,5 mm dimensioni 108x97x63 mm
- installazione su centralini dotati di guida DIN (60715 TH35) o parete con viti e tasselli
in dotazione.
Regole di installazione
L'installazione deve essere effettuata in osservanza delle disposizioni regolanti l'in-
stallazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
Garantire delle distanze minime attorno all'apparecchio in modo che vi sia una suffi-
ciente ventilazione. In caso di utilizzo all'interno di un centralino chiuso, utilizzare un
centralino da 12 moduli 17,5 mm. L'apparecchio non deve essere sottoposto a stillicidio
o a spruzzi d'acqua.
Attenzione: Per evitare di ferirsi , l'apparecchio deve essere assicurato alla parete
secondo quanto indicato nel presente documento. A monte dell'alimentatore, deve es-
sere installato un interruttore di tipo bipolare facilmente accessibile con separazione tra
i contatti di almeno 3 mm.
Conformità normativa
Direttiva BT
Direttiva EMC
Norme EN60065, EN61000-6-1, EN61000-6-3
• Schema di collegamento
• Wiring diagram
• Schéma de raccordement
• Schaltplan
• Esquema de conexión
• Esquema de ligação
• Διάγραμμα σύνδεσης
Alimentazione di rete
Mains power
Alimentation de réseau
Netzversorgung
Alimentación de red
Alimentação de rede
PRI
Τροφοδοσία δικτύου
Al montante posti interni
To internal units riser
À la colonne montante postes intérieurs
Zur Steigleitung der Innenstellen
Al montante de aparatos internos
A montante dos postos internos
Στην κεντρική γραμμή εσωτερικών σταθμών
Vimar SpA: Viale Vicenza, 14
36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) 0424 488 188
Fax (Export) 0424 488 709
www.vimar.com
1 2 B1 B2
Al montante posti esterni
To external units riser
À la colonne montante postes externes
Zur Steigleitung der Außenstellen
Al montante de aparatos internos
A montante dos postos externos
Στην κεντρική γραμμή εξωτερικών σταθμών
Istruzioni - Instruction sheet - Notice technique
Anleitungen - Instrucciones - Instruções - Οδηγίες

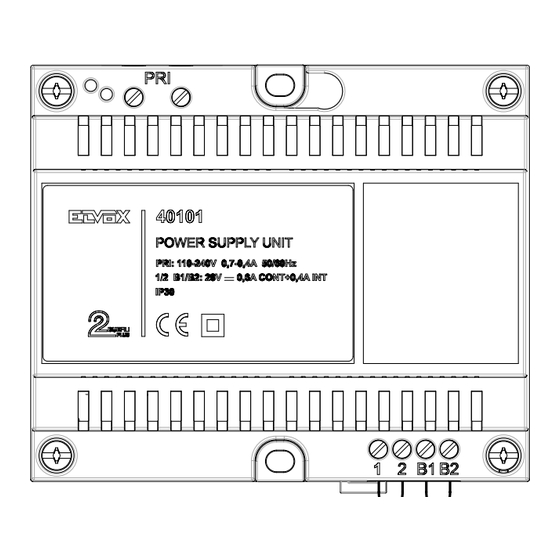

Power supply for Due Fili (two-wire) audio door entry system with
28 VDC output, supply voltage 110-240V~ 50/60Hz, mountable on
DIN rail (60715 TH35), occupying 6x17.5 mm module
Technical specifications
- Supply voltage: 110 - 240 Vac
- Maximum current draw at 110 V 0.7 A
- Maximum current draw at 240 V 0.4 A
- Power dissipation 12 W
- BUS output voltage (1/2, B1/B2) 28 Vdc nominal (SELV - EN60950-1).
- Maximum current output: 1 A (0.6A continuous + 0,4A INT. with cycle 60s ON - 120s
OFF).
- Operating temperature -5 °C +35 °C (indoor)
- 6 x 17.5 mm module, dimensions 108 x 97 x 63 mm
- for installation in consumer units with DIN rail (60715 TH35), or wall-mounting with
masonry plugs and screws provided.
Installation rules
Installation must be carried out in accordance with current regulations governing the
installation of electrical equipment in the country where the products are located. En-
sure minimum clearance distances all round the device in order to provide sufficient
ventilation. When mounted internally of an enclosed switchboard, use a 12 x 17.5 mm
module switchboard. The device must not be exposed to water drip, splash or spray.
Caution: To avoid injury, the device must be secured to the wall following the directions
given in this document. The power supply must be connected to the a.c. mains by
way of an easily accessible double pole switch having a gap of at least 3 mm between
contacts.
Regulatory compliance
LV Directive
EMC Directive
Standards EN60065, EN61000-6-1, EN61000-6-3
• Installazione
• Installation
• Installation
• Installation
• Montaje
• Instalação
• Εγκατάσταση
49400678A0 00 15 07
VIMAR - Marostica - Italy
