9000W-290
SUMINISTRO DE ALIMENTACIÓN
115V-60HZ-1PH
CABLE CON
TAPA CONECTADO A TIERRA
EL WIR461-90
NEMA
5-15
ENCHUFE
16 - NEGRO
18 - NEGRO
VERDE
NOTA:
AZUL (BOBINA EVAP) = S2
NEGRO (AIRE)=S1
24 MESAS DE PREPARACIÓN SERIE OM-8000 Y 9000W

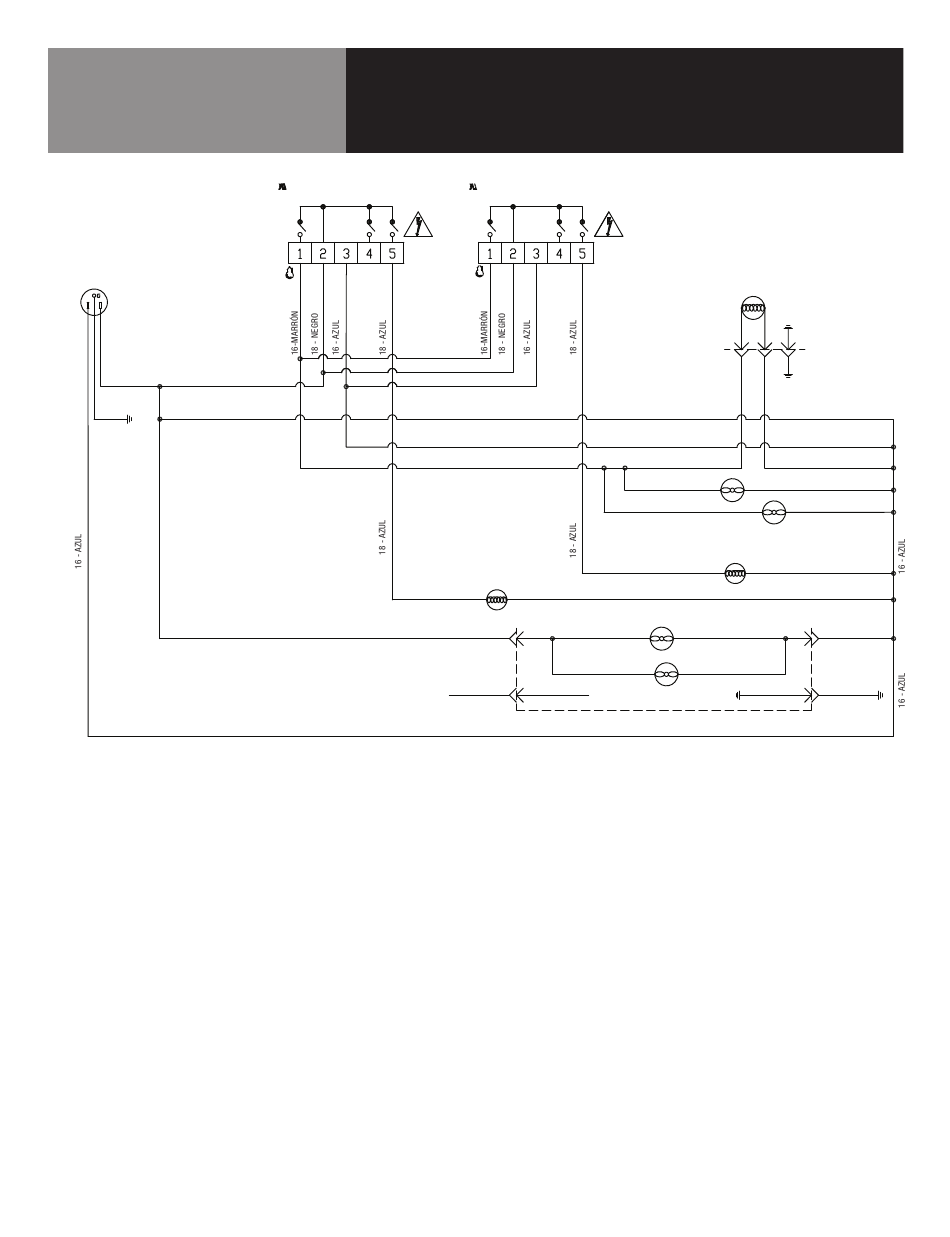

Diagrama de cableado
16FLA(72LRA)
CONTROL DE RIEL
16(10)A 240V~
16A 10A 10A
COMP
SOLENOIDE DE RIEL
18 - AZUL
18 - NEGRO
18 - AZUL
16 - AZUL
16FLA(72LRA)
CONTROL DE BASE
16(10)A 240V~
16A 10A 10A
COMP
18 - AZUL
16 - AZUL
16 - MARRÓN
18 - NEGRO
18 - NEGRO
18 - AZUL
18 - AZUL
VENTILADOR EVAP #1
18 - NEGRO
VENTILADOR EVAP #2
18 - NEGRO
18 - AZUL
COMPRESSOR
EL WIR470
NEMA 5-15
EL WIR469A
16 - NEGRO 16 - AZUL
VENTILADOR #1
CONDENSOR VENTILADOR #2
CONDENSOR
SOLENOIDE DE BASE
18 - AZUL
18 - AZUL
18 - AZUL
18 - NEGRO 18 - NEGRO
WIR0005
18 - NEGRO
18 - NEGRO
