Manual De Montaje; Preparación - Westfalia 316255600001 Instrucciones De Montaje

SIARR
04 - 122
PREPARACIÓN
* Desmontar el estribo.

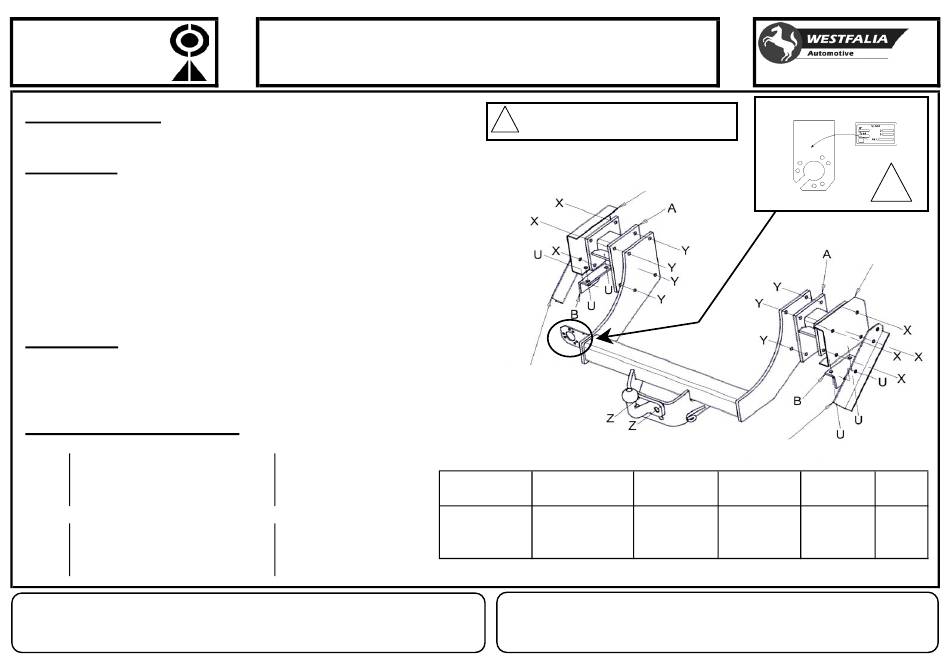

MONTAJE
* Colocar el gálibo de taladrado con el manual frente a los orificios del
estribo existente y trazar el tercer orificio. Taladrarlo con un diámetro de 11.
* Montar en el interior de los largueros las 2 piezas (A)
de equipaje con ayuda del conjunto de tornillería X.
* Fijar el enganche sobe esas piezas con ayuda del conjunto de tornillería Y.
Apretar los pares que se indican a continuación.
* Montar bajo los largueros (en el extremo) las dos escuadras (B)
con ayuda del conjunto de tornillería U.
ACABADO
* Fijar el estribo con ayuda de las escuadras (B) y del conjunto
de tornillería U y después apretar.
* Colocar la rótula utilizando el conjunto de tornillería Z.
BLOQUE TORNILLERÍA
8 tornillos HM10x30
X
8 arandelas CS10
8 tuercas HM10
8 tornillos HM10x35
Y
8 arandelas CS10
8 tuercas HM10
PARES DE APRIETE:
M16 AC8.8 19,5daNm M12
M16 AC10.9 27,5daNm M10
M12 AC8.8 8,1daNm M10

MANUAL DE MONTAJE

2 tornillos HM16x45
Z
2 arandelas DEC16
2 tuercas HM16
6 tornillos HM10x30
U
6 arandelas CS10
6 tuercas HM10
AC10.9 11,4daNm M8 AC8.8
AC8.8 4,7daNm M8 AC10.9
AC10.9 6,7daNm
ARCHIVO : BUREAU\NOTICEDEMONTAGE\SIARR\NDMWESTFALIA\NDM04122-B - FOLIO NDMESP
!
Pegar la etiqueta en el lugar indicado
ESTRIBO
Tipo Homologación
de Tipo n°
Enganche para
Renault Mascott e11*94/20*00*3277
Furgón
NOTA: Esquema eléctrico en el interior de nuestros haces universales o personalizados.
ATENCIÓN:
(para conocer las características de utilización, consultar el permiso de circulación)
2,3daNm Instalado siguiendo nuestras recomendaciones, este enganche le dará total satisfacción.
3,3daNm No asumiremos ninguna responsabilidad en caso de que haya sido transformado
o utilizado ilícitamente
316255600001
LARGUEROS
ESTRIBO
Peso Total má- Peso Total
remolcable
ximo autorizado
3 500 kg 3 000 kg
!
LARGUEROS
Carga verti- Valor
cal máxima D
81,2 kg 15,85 kN
