Manuales relacionados para Telectrisa DHI-ASI1201E
Resumen de contenidos para Telectrisa DHI-ASI1201E

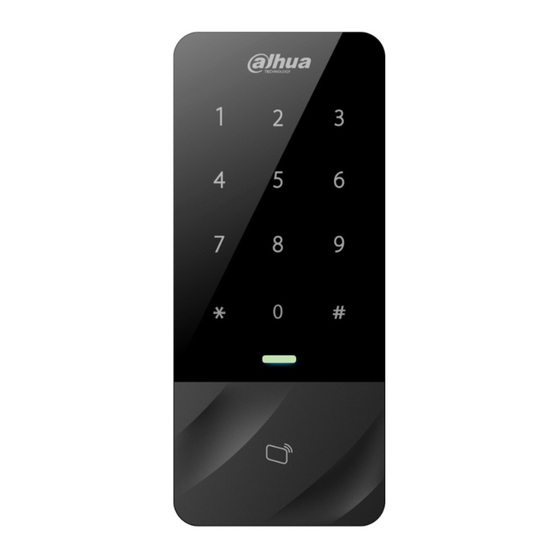

- Página 1 Guía rápida para Control de accesos DHI-ASI1201E 1. Estructura del dispositivo...
- Página 2 2. Diagrama de estructura del sistema. 3. Conexión de terminales cableados.
- Página 3 Color Descripción Nº Rojo Salida de 12v para lector secundario Negro Azul Tamper del lector secundario Blanco D1 Wiegand Verde D0 Wiegand Marrón Indicador LED de puerto Wiegand Amarillo RS-485 - Morado RS-485 + Rojo Entrada de 12v. Alimentación lector Negro Azul COM.
- Página 4 Para ir atrás una vez que se ha accedido a un menú, tanto si se ha configurado la opción como si no, se ha de pulsar [*] para ir atrás. Para salir del menú completamente pulse [*]. Número Función Modificar clave de administrador Añadir usuario.
- Página 5 1. Añade un ID de usuario (1 a 8 dígitos). Confirma con [#]. Nota: Si el usuario existe fallará el proceso. 2. Añade una tarjeta. Deslízala sobre la región bajo el teclado numérico y confirma con [#]. Nota: Si no desea añadir una tarjeta pulse [#] directamente. 3.
- Página 6 Nota: El LED luce en verde fijo y el zumbador suena una vez si se ha modificado la clave con éxito. El led luce en rojo fijo y el zumbador suena tres veces si el proceso ha fallado. 8. Configurar el Modo de Desbloqueo. Podemos configurar varios modos para la identificación positiva ante el sistema y realizar el desbloqueo de la puerta.
- Página 7 Paso 1 Pulsa [#] y luego introduce la clave de administrador y confirma con [#] para acceder al menú principal. Paso 2 Presiona [4] y confirma con [#]. Paso 3 Introduce un tiempo (entre 1 y 600s) y presiona [#]. Tras esta configuración el sistema vuelve automáticamente al menú...
- Página 8 Presiona [0] y confirma con [#]. 2. Habilitado. Presiona [1] y confirma con [#]. Tras esta configuración el sistema vuelve automáticamente al menú principal. Si desea salir por completo de la configuración debe pulsar [*]. 12. Restablecer a Valores por Defecto. Restablece el dispositivo a valores por defecto como cuando sale de fábrica.
