ROTAPULS

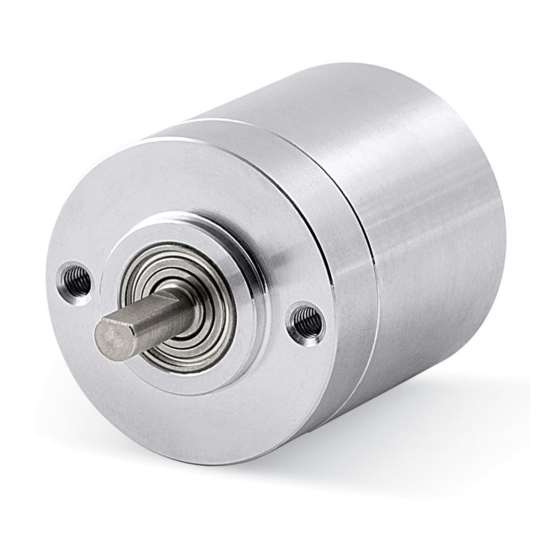

Incremental encoders
I28 • I30 • I40 • I41
Series
More info at www.lika.biz
Warning: encoders having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: gli encoder con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los encoders con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les codeurs avec code de commande terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).
EN Mounting instructions
 Mount the flexible coupling 1 on the encoder shaft;
 fix the encoder to the flange 2 using screws 3, fix I40 model to the flange 2
using the supplied nut 4;
 mount the flexible coupling 1 on the motor shaft, then secure the flange 2
to the motor (or to the mounting support);
 make sure the misalignment tolerances of the flexible coupling 1 are
respected.
ES Instrucciones de montaje
 Montar el acoplamiento elástico 1 en el eje del encoder;
 fijar el encoder a la brida 2 mediante los tornillos previstos 3; para fijar el
encoder modelo I40 a la brida 2 utilizar la tuerca suministrada 4;
 montar el acoplamiento elástico 1 en el eje del motor, después fijar la brida 2
al motor (o al soporte);
 asegurarse de que se respetan las tolerancias de desalineación permitidas por
el acoplamiento elástico 1.
I28 • I30 • I41
I28 I30
Signals A /A
Brown
AB0 outputs
Marrone
(5-wire I5 type Braun -
Marrón
cable)
Marron
EDE 9-pin 1 2
M12 8-pin
3 4
Yellow Blue
AB0, /AB0
Giallo Blu
outputs
Gelb Blau
(8-wire I8 type
Amarillo Azul
cable)
Jaune Bleu
Installation has to be carried out with power supply disconnected.
L'installazione deve essere eseguita in assenza di tensione.
Der Anschluss darf nur bei ausgeschalteter Versorgungsspannung erfolgen.
La instalación sólo debe ser efectuada en ausencia total de tensión.
Le montage du dispositif doit être effectué en
IT
 Montare il giunto elastico 1 sull'encoder;
 fissare l'encoder alla flangia di fissaggio 2 mediante le viti 3; per I40 fissare
l'encoder alla flangia 2 utilizzando il dado 4 in dotazione;
 montare il giunto elastico 1 sul motore, quindi fissare la flangia 2 al motore
(o al supporto);
 assicurarsi che le tolleranze di disallineamento ammesse dal giunto elastico 1
siano rispettate.
FR
 Monter le joint élastique 1 sur l'arbre du codeur;
 fixer le codeur à la bride 2 au moyen des vis 3; fixer le codeur modèle I40 à
la bride 2 au moyen de l'écrou 4 fourni avec le dispositif;
 monter le joint élastique 1 sur le moteur, puis fixer la bride 2 au moteur (ou
au support);
 s'assurer que les tolérances de mauvais alignement admises par le joint
élastique 1 soient respectées.
I41
with fixing clamps (code LKM-386)
I41
Electrical connections
B /B 0 /0
Blue White
Blu Bianco
Blau - Weiß -
Azul Blanco
Bleu Blanc
3 4 5 6
5 6 7 8
Green Orange White Grey
Verde Arancione Bianco Grigio
Grün Orange Weiß Grau
Verde Anaranjado Blanco Gris
Vert Orange Blanc Gris
absence totale de tension.
Istruzioni di montaggio
Instructions de montage
* See the order code.
E.g. I28-L-1024ZCU1...
+Vdc * 0Vdc Shield
+Vdc = +5Vdc ±5%
Red Black Shield
Rosso Nero Schermo
Rot Schwarz Schirm
Rojo Negro Malla
Rouge Noir Blindage
8 9 Case
2 1 Case
Red Black Shield
Rosso Nero Schermo
Rot Schwarz Schirm
Rojo Negro Malla
Rouge Noir Blindage
Wires not used must be cut at different lengths
DE Montagehinweise
 Die Kupplung 1 auf den Geber montieren;
 Geber mit dem Adapterflansch 2 verschrauben; bei den Gebern der Serie I40
hierfür die mitgelieferte Überwurfmutter 4 benutzen;
 die Kupplung 1 auf die Motorwelle montieren und den Adapterflansch 2 auf
den Motor (oder auf den Trägen des Motors) anschrauben;
 es muss sichergestellt sein, dass die zulässigen Toleranzen der Kupplung 1
eingehalten werden.
I40
Connector type
male frontal side
maschio lato contatti
Aufsicht Stiftseite
macho lado contactos
mâle côté contacts
and insulated singularly
EDE 9-pin
M12 8-pin
