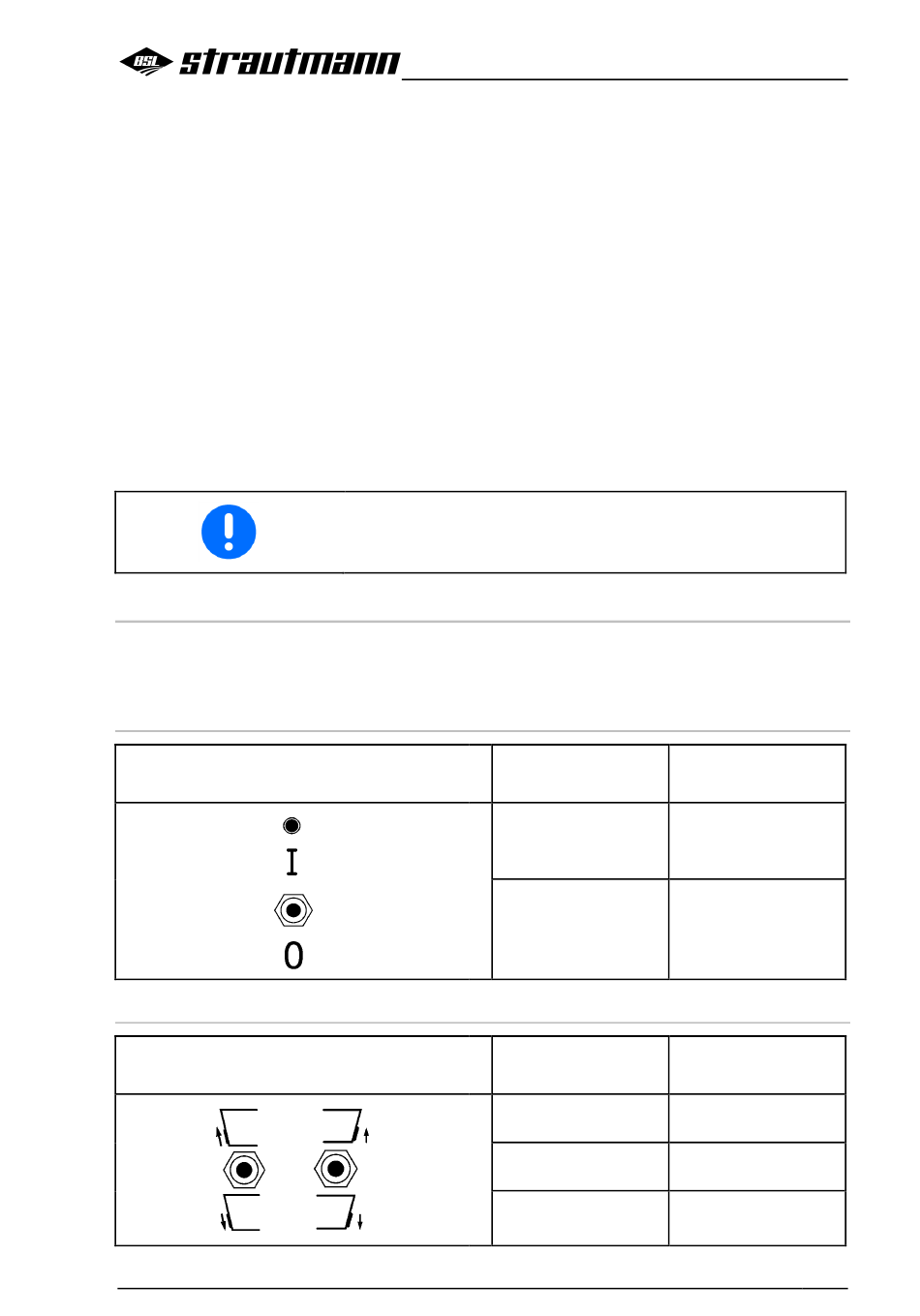

6.3.1 Funciones y sus símbolos
Las siguientes secciones muestran los símbolos de los elementos de ajuste en el panel de mando y
sus funciones.
Conectar/desconectar el panel de mando
Símbolo
Abrir y cerrar la compuerta de dosificación
Símbolo
Verti-Mix 951-1651, Verti-Mix 951 L-1251 L, Verti-Mix 1501 D-2401 D 10.13
apoyo, etc. La función sólo se ejecuta si se pulsa y se mantiene
pulsado el elemento de ajuste. Si se suelta el elemento de
ajuste, éste regresa a la posición neutra y el movimiento se
detiene.

Enclavados, para ejecutar movimientos que requieren de una
función continua para los consumidores constantes, p. ej.,
motores hidráulicos.

Regulador giratorio, para ajustar la velocidad de accionamiento
de las funciones hidráulicas en 10 escalones (p. ej., velocidad
de cinta para cinta transportadora transversal/cinta de
descarga).
Los elementos de ajuste diseñados para ser pulsados o enclavados
pueden adoptar un máximo de 3 posiciones:

Función I,

Posición neutra,

Función II.
En caso de una parada prolongada de la máquina, desconecte el
panel de mando, ya que, de lo contrario, los consumidores
conectados pueden agotar la batería del tractor.
interruptor giratorio
Posición del pulsador
Posición del
Panel de mando
I (CON.)
arriba
(la lámpara de control
(enclavado)
verde está encendida)
0 (DESC.)
(la lámpara de control
abajo
(enclavado)
Arriba
(pulsado)
Posición neutra
Abajo
(pulsado)
Manejo
CON.
DESC.
verde no está
encendida)
Compuerta de
dosificación
Abrir
Se detiene el
movimiento
Cerrar
