ESQUEMA DE INSTALACIÓN DE TAXÍMETRO
VEHÍCULO: NISSAN, denominación comercial NISSAN QASHQAI

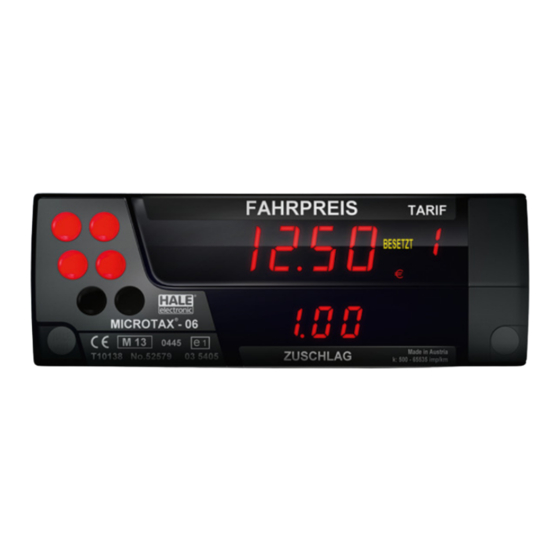

TAXÍMETRO: HALE Microtax-06; CAPILLA: Montero Morón Capitax JM-12
1. Toma de la señal taquimétrica del vehículo para el taxímetro
Según indica el fabricante, la toma de señal taquimétrica que se debe tomar para el correcto
funcionamiento del taxímetro se encuentra tras el cuadro de instrumentos, en el terminal
38.
Se desmonta el embellecedor del cuadro de instrumentos y se precinta el acceso al mismo.
Para ello, se pasa el cable del precinto por el embellecedor del cuadro y del salpicadero de
forma que quede visto en el exterior, y de tal manera que, tensado adecuadamente, sea
imposible desmontar el embellecedor que da acceso a la señal sin romper el precinto.
Si fuera necesaria una caja de conexiones, ésta será precintable y se colocará en un lugar
fácilmente accesible. El cable que va desde la señal taquimétrica hasta la caja será continuo
1
Publicidad
Manuales relacionados para HALE Microtax-06
Resumen de contenidos para HALE Microtax-06
- Página 1 ESQUEMA DE INSTALACIÓN DE TAXÍMETRO VEHÍCULO: NISSAN, denominación comercial NISSAN QASHQAI TAXÍMETRO: HALE Microtax-06; CAPILLA: Montero Morón Capitax JM-12 1. Toma de la señal taquimétrica del vehículo para el taxímetro Según indica el fabricante, la toma de señal taquimétrica que se debe tomar para el correcto funcionamiento del taxímetro se encuentra tras el cuadro de instrumentos, en el terminal...
- Página 2 y sin empalmes. Se puede ubicar en la parte izquierda del salpicadero bajo una tapa fácilmente desmontable: 2. Instalación del taxímetro Desde la citada caja todos los cables serán continuos y sin empalmes hasta el taxímetro. Este modelo dispone de una tapa trasera que oculta las conexiones. Dicha tapa se sujeta con un tornillo situado en el frontal que debe ser precintado: 3.
