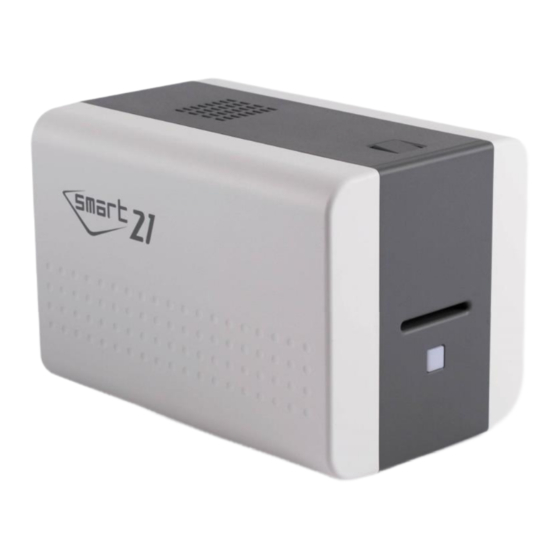

idp SMART Serie Manual De Usuario

Ocultar thumbs Ver también para SMART Serie:
Tabla de contenido

Publicidad

Enlaces rápidos

SMART Serie
SMART-21S, SMART-21R
Manual de Usuario
1

Publicidad

Tabla de contenido
loading

Manuales relacionados para idp SMART Serie

Resumen de contenidos para idp SMART Serie

  • Página 1 SMART Serie SMART-21S, SMART-21R Manual de Usuario...
  • Página 2 Antes de devolver cualquier equipo para reparación dentro o fuera de garantía, comuníquese con un revendedor de IDP o un centro de servicio de IDP para obtener un número de autorización de devolución de materiales (RMA). Vuelva a embalar el equipo en el material de embalaje original y marque claramente el número de RMA en el exterior de la caja.

  • Página 3: Tabla De Contenido

    Tabla de contenido 1. Introducción 9 Características externas de la impresora 9 Características internas de la impresora 11 Características del cartucho de cinta 12 Pantalla y botones 13 2. Instalación de la impresora 14 Conexión de un cable de alimentación y USB 14 2.1.
  • Página 4 5.4. Movimiento de cartas 74 5.5. Calidad de impresión 75 5.6. Codificación de banda magnética 77 5.7. Operación general 78 6. Especificación 80...
  • Página 5 Tabla de Figuras Imagen 1 Características esontales de SMART-21.................. 9 Imagen 2 Características traseras del SMART-21.................. 10 Imagen 3 SMART-21S (Estándar) ........................10 Imagen 4 SMART-21R (Reescribible) ......................10 Imagen 5 SMART-21 Características internas ..................11 Imagen 6 Características del cartucho de cinta ..................12 Imagen 7 Ventana emergente de Watchman ....................
  • Página 6 Imagen 22 Instalar el controlador de Windows 2 ................... 29 Imagen 23 Instalar el controlador de Windows 3 ................... 30 Imagen 24 Instalar el controlador de Windows 4 ................... 30 Imagen 25 Instalar el controlador de Windows 5 ................... 30 Imagen 26 Instalar el controlador de Windows 6 ...................
  • Página 7 Imagen 48 CardPrinterConfig – Configuración básica de la impresora de tarjetas ... 47 Imagen 49 Densidad SMART-21 RW ......................49 Imagen 50 Densidad de color ........................... 50 Imagen 51 Densidad de resina negra ......................50 Imagen 52 Densidad de superposición ....................... 50 Imagen 53 CardPrinterConfig –...
  • Página 8 Imagen 74 Problema de calidad de impresión 4 ..................77 Imagen 75 Problema de calidad de impresion 5 ..................77...

  • Página 9: Introducción

    1. Introducción 1.1 Características externas de la impresora Para comodidad del usuario, el estado de SMART-21 se puede ver a través del LED y la impresora se puede controlar con el botón LED. Toma energía a través del adaptador de 24V provisto con la impresora.

  • Página 10: Imagen 3 Smart-21S (Estándar)

    ⑤ Boton de encendimiento ⑥ 24V conector de energia ⑦ USB puerto ⑤ ⑦ ⑥ Imagen 2 Características traseras del SMART-21 Hay tres modelos en la serie de impresoras de tarjetas SMART-21, como SMART-21S, SMART- 21R. SMART-21S (Imagen.3) es la impresora de tarjetas estándar. Se puede imprimir por una cara con codificación.

  • Página 11: Características Internas De La Impresora

    1.2 Caracteristicas internas de la impresora En la impresora SMART-21, la cinta se instala mediante un cartucho de cinta que se puede utilizar de forma semipermanente. A continuación, se muestran las características funcionales internas que se encuentran en su impresora SMART-21. ③...

  • Página 12: Características Del Cartucho De Cinta

    1.3 Caracteristicas del Cartucho de Cinta ① Cartucho de la Cinta ④ ② ③ ② Cinta Consumida ① ③ Cinta Disponible ④ Rodillo de limpieza deshechable Imagen 6 Características del cartucho de cinta ① Cartucho de Cinta -. Instale una cinta y un rodillo de limpieza desechable que se proporcionan con la cinta.

  • Página 13: Pantalla Y Botones

    1.4 Pantalla y botones El estado de SMART-21 se muestra en el programa Watchman de la bandeja de Windows. El estado simple de SMART-21 se muestra mediante el color del LED. Es rojo al arrancar. Se cambia a "Sistema listo" si la impresora está bien. Se cambia a "Imprimiendo" cuando la impresora está...

  • Página 14: Instalación De La Impresora

    2. Instalación de la impresora 2.1. Conexión de un cable de alimentación y USB Conecte la fuente de alimentación y el cable USB como se muestra en la imagen de abajo. Imagen 8 SMART-21 Conexión de alimentación y cable USB...

  • Página 15: Colocando La Cinta

    2.2. Colocando la Cinta Antes de imprimir, prepare los elementos relacionados, como una tarjeta, una cinta y un rodillo de limpieza. En esta sección lo invitamos a conocer el método adecuado para instalar la cinta y el rodillo de limpieza en la impresora. (1) Apaga la impresora (2) Abra la cubierta superior de la impresora presionando el botón de...

  • Página 16: Imagen 13 Instalación Del Rodillo De Limpieza

    (4) Instale una cinta en el cartucho de cinta como se muestra en la imagen de la derecha. Imagen 11 Cargando la cinta 1 (5) Inserte el lado de suministro de la ① cinta en el orificio n. ° 1 y presione el ③...

  • Página 17: Imagen 15 Instalación Del Cartucho De Cinta

    (Precaución: No lo use sin despegar la envoltura protectora porque el rodillo de limpieza no puede realizar su función.) (8) Instale el cartucho de cinta en la impresora después de instalar la cinta con un rodillo de limpieza en el cartucho. Imagen 15 Instalación del cartucho de cinta (9) Cierra la tapa superior (Si no está...

  • Página 18: Cargando La Tarjeta

    2.3. Cargando la tarjeta Esta sección muestra cómo alimentar la tarjeta de plástico. Inserte una tarjeta en la ranura para tarjetas. La tarjeta se moverá automáticamente a la posición de espera y estará lista para imprimir. O si hace clic en el botón "Imprimir"...

  • Página 19: El Retiro De La Tarjeta Impresa

    2.4. El retiro de la tarjeta impresa. Las tarjetas impresas se pasan a la ranura para tarjetas de la impresora SMART-21. Imagen 20 SMART-21 Retirar una tarjeta...
  • Página 20 1. Introducción 9 Características externas de la impresora 9 Características internas de la impresora 11 Características del cartucho de cinta 12 Cartucho de cinta 12 ① Comenzar & Suministro de piezas 12 ② ③ Rodillo de limpieza desechable 12 Pantalla y botones 13 2.
  • Página 21 (9) Cierra la tapa superior 17 (Si no está bien cerrado, verifique el estado de instalación del cartucho de cinta.) 17 Cargando la tarjeta 18 2.3. Para cancelar y recuperar la tarjeta alimentada antes de imprimir: Extraiga la tarjeta como se muestra en la imagen. 18 El retiro de la tarjeta impresa.
  • Página 22 2.5. Instalación del controlador (Windows 7 / 8 / 10) 29 (1) Inserte el CD de instalación. 29 (2) Elija el idioma y haga clic en "Instalar controlador". 29...
  • Página 23 (3) Cuando se abra la ventana "Control de cuentas de usuario", haga clic en "Sí" 30 (4) PASO 1: 30 (5) PASO 2: 30 Cuando haga clic en "Siguiente", la instalación del controlador estará lista. 30 (6) PASO 3: USB 31 Haga clic en "Siguiente"...
  • Página 24 (7) Enciende la impresora 31 (Precaución! Conecte el cable USB a la computadora antes de encender la impresora.) (8) Cuando se complete la instalación del controlador, haga clic en "Cerrar" 31 (9) Inserte una tarjeta en la ranura para tarjetas. 32...
  • Página 25 (11) Haga clic con el botón derecho del ratón después de colocar el cursor en el icono "Impresora de tarjetas IDP SMART-21". Haga clic en "Propiedades de la impresora". (12) Seleccione la pestaña "general" y haga clic en "Imprimir página de prueba" en la...
  • Página 26 (13) Verifique que la tarjeta de prueba esté impresa correctamente y haga clic en "Cerrar" si una tarjeta está impresa correctamente. 33 (Si la tarjeta no está impresa o aparece un error, consulte "Solución de problemas"). 33 3. Configuración del controlador 34 3.1.
  • Página 27 Puede definir la capa del panel barniz. El definido del panel barniz utiliza un archivo BITMAP (1012 X 636 pixeles). Azul (RGB (0,0,255)): impresión y barniz Azul Cielo (RGB (0,255,255)): solamente barniz Rosita (RGB (255,0,255)): solamente impresión Amarillo (RGB (255,255,0)): Fluorescente Error! Bookmark not defined.
  • Página 28 3.2. Opciones avanzadas 39 3.3. Otros ajustes 42 4. Utilidades 45 4.1. Configuraciones de la impresora de tarjetas 45 4.2. Testeando la Impresora de Carnes 56 4.4. Actualizando el Firmware 60 Seleccione la impresora para actualizar el firmware en la lista de dispositivos. 62 ⚫...

  • Página 29: Instalación Del Controlador (Windows 7 / 8 / 10)

    5.2. Limpiando la impresora 66 5.3 TPH (Thermal Print Head) reemplazo del cabezal 72 5.4. Movimiento de la carne 74 5.5. Calidad de impresion 75 5.6. Codificando banda magnetica 77 5.7. Operacion general 78 6. Especificacion 80 2.5. Instalación del controlador (Windows 7 / 8 / 10) (1) Inserte el CD de instalación.
  • Página 30 Cuando se abra la ventana "Control de cuentas de usuario", haga clic en "Sí" Imagen 23 Instalar el controlador de Windows 3 PASO 1 Apague la impresora si está conectada a la PC. Haga clic en "Siguiente". Al hacer clic en "Siguiente", el controlador antiguo se elimina automáticamente.
  • Página 31 3: USB PASO Haga clic en "Siguiente" si la impresora está conectada solo a USB. Imagen 26 Instalar el controlador de Windows 6 (7) Enciende la impresora (¡Precaución! Conecte el cable USB a la computadora antes de encender la impresora.) Imagen 27 Instalar el controlador de Windows 7 (8) Cuando se complete la instalación del controlador, haga...
  • Página 32 IDP SMART-21". Haga clic en "Propiedades de la impresora". Imagen 31 Instalar el controlador de Windows 11 (12) Seleccione la pestaña "general" y haga clic en "Imprimir página de prueba" en la ventana "Propiedades de la impresora de tarjetas IDP SMART-21".
  • Página 33 Imagen 32 Instalar el controlador de Windows 12 (13) Verifique que la tarjeta de prueba esté impresa correctamente y haga clic en "Cerrar" si una tarjeta está impresa correctamente. (Si la tarjeta no está impresa o aparece un error, consulte "Solución de problemas"). Imagen 33 Instalar el controlador de Windows 13...

  • Página 34: Configuración Del Controlador

    Para comprobar las propiedades de la impresora, debe abrir el controlador de la impresora. Abra “Dispositivos e impresoras” y haga clic con el botón derecho en “Impresora de tarjetas IDP SMART-21”. Haga clic en "Propiedades de la impresora". (1) Preferencias de impresión Haga clic en "Preferencias ..."...

  • Página 35: Imagen 35 Diseño

    (2) Diseño - Puede seleccionar la dirección de impresión horizontal o vertical. Para aplicar su selección, haga clic en "Aceptar". Imagen 35 Diseño (3) De entrada y salida [ Bandeja de suministro] Suministro: Puede seleccionar “Auto” si SMART-21 tiene 1 tolva de entrada. Seleccione la tolva si tiene una tolva múltiple.
  • Página 36 Imagen 37 Impresion Dale la vuelta: Puedes voltear una imagen Medios / Máscara: Puede indicar el área Puede definir la capa del panel barniz. para imprimir utilizando una máscara predefinida o una máscara definida por el La capa definida del panel barniz utiliza un usuario (tarjeta blanca, tarjeta inteligente, archivo BITMAP (1012 X 636 pixeles).
  • Página 37 (6) Codificación Esta pestaña se mostrará solo cuando el codificador magnético esté instalado. Hacer codificación: Puede seleccionar codificación o no Coercitividad: Puede seleccionar la coercitividad para codificar Loco: 300, 600 Oe. HiCo: 2760 Oe. SpCo: 4000 Oe. Auto: Definido automáticamente Imagen 38 Codificacion Repetir recuento: Puede seleccionar el recuento de reintentos para codificar...

  • Página 38: Figure 39 Magnetic Encoding Advanced Option

    (7) Opción de codificación avanzada Lado de la raya de la tarjeta: La ubicación de la banda magnética [Inferior / Superior] Antes de Flip: Voltear antes de codificar [No / Sí] Después de Flip: Hacer voltear después de codificar Figure 39 Magnetic Encoding Advanced Option [No si] ⚫...

  • Página 39: Opciones Avanzadas

    3.2. Opciones avanzadas Para cambiar la configuración detallada, en la pestaña "Diseño" que se muestra, haga clic en "Avanzado ..." que se muestra en la parte inferior de la pestaña "Diseño" de las "Preferencias". ⚫ Restablecer valores predeterminados: Restablecen a los predeterminados. ⚫...
  • Página 40 Grado de difuminado [0:100]: para establecer la nitidez en el tramado Extracción de resina: Puede configurar el método para extraer resina negra cuando utiliza programas de diseño. (Si utiliza SMART IDesigner, no es necesario que seleccione esta opción). Se configurará automáticamente. ➢...
  • Página 41 ➢ Tiempo de Espera [0:1000]: para establecer el tiempo de espera. La unidad es la segunda Espere en la posición de codificación sin contacto del módulo externo [Encendido / Apagado]: para establecer si esperar en el codificador de RF externo o no ➢...

  • Página 42: Otros Ajustes

    3.3. Otros ajustes (1) Intercambio Puede compartir una impresora con la pestaña Compartir a través de la red. El valor predeterminado es "Compartir esta impresora". Imagen 40 Compartir impresora (2) Puertos La pestaña Puerto muestra qué puerto está conectado con SMART-21. SMART-21 tiene conexión con el puerto de impresora virtual USB como imagen de la izquierda porque SMART-21 usa USB conectado a...

  • Página 43: Imagen 42 Avanzada

    (3) Avanzada Está disponible para la configuración del tiempo de trabajo, orden de prioridad, impresión en carrete, etc. en la pestaña "Avanzado". La configuración “Avanzada” sigue el estándar de MS Windows. Si desea cambiar la configuración, consulte el manual de Windows. (Se recomienda mantener el valor predeterminado).

  • Página 44: Imagen 44 Seguridad

    (5) Seguridad Puede establecer el permiso para usar una impresora. Depende del permiso, el grupo o usuario determinado puede imprimir, administrar la impresora / documentos o Imagen 44 Seguridad (6) Servicio Puede reconocer los módulos para conectar, el número de serie de la impresora, el ID de la impresora, la versión del controlador, la versión del firmware, el tipo de cinta y el equilibrio y el estado de la...

  • Página 45: Utilidades

    SMART-21 se produce con una configuración optimizada. Debe ajustar el valor de configuración si es necesario o las piezas de repuesto se reemplazan utilizando CardPrinterConfig en el "Paquete de utilidades". (Disponible para descargar en www.idp-corp.com) Puede ajustar la siguiente configuración con CardPrinterConfig. (1) Ejecutar CardPrinterConfig La ventana de entrada de contraseña se...

  • Página 46: Imagen 47 Inicio De Cardprinterconfig

    Cuando logra iniciar sesión, puede establecer los valores que se muestran en la imagen de la izquierda. Imagen 47 Inicio de CardPrinterConfig Configuración básica de la impresora de tarjetas...

  • Página 47: Imagen 48 Cardprinterconfig - Configuración Básica De La Impresora De Tarjetas

    ① Para mostrar impresoras conectadas Device (Dispositivos): Puede seleccionar una impresora mediante el menú desplegable. “IDP SMART-21 Card Printer” es un nombre de impresora. "SMART" es el ID de la impresora, "USB001" es el puerto conectado. Si conecta la impresora de red, marque "Permitir impresora de red"...
  • Página 48 Cambiar usuario PW: Para configurar la contraseña de usuario para la autenticación de usuario. ③ Haga clic en la pestaña "Impresora de tarjetas". ④ Para mostrar la versión de firmware, el número de serie de la impresora y el número de serie, resistencia y tipo de cabezal de impresión.

  • Página 49: Imagen 49 Densidad Smart-21 Rw

    establecer la densidad con tarjetas regrabables. Ajuste la densidad total únicamente. Densidad total: Para configurar toda la densidad (color, negro y superposición) a la vez. Si su impresora es del modelo SMART-21 RW, cuando la densidad es demasiado fuerte, tendrá un color de fondo más oscuro. (El color de fondo puede variar según el tipo de tarjeta).

  • Página 50: Imagen 50 Densidad De Color

    Imagen 50 Densidad de color Densidad negra: Para establecer la densidad del negro de resina. En la imagen, el código de barras está impreso para expresar la densidad. Cuando la densidad es demasiado fuerte, el código de barras se imprime demasiado grueso. Cuando la densidad es demasiado débil, el código de barras es demasiado delgado.
  • Página 51 (Se recomienda no configurar la configuración avanzada). ⑨ Para cargar o guardar valores. Obtener Configuración.: para obtener valores de la impresora actual Establecer Configuración.: para configurar los valores de la impresora actual Carga del Archivo: para cargar valores del archivo Guardar en Archivo: para guardar valores en un archivo Cerrar: para cerrar CardPrinterConfig...

  • Página 52: Imagen 53 Cardprinterconfig - Configuración Avanzada De La Impresora De Tarjetas

    (3) Configuración avanzada de la impresora de tarjetas Puede establecer más valores. ① ② ③ ④ Imagen 53 CardPrinterConfig – Configuración avanzada de la impresora de tarjetas ① Puede configurar el ID de la impresora, el número de serie de la PC, el cabezal de impresión y la clave de encriptación magnética.
  • Página 53 Cambiar de cabeza: Cuando reemplaza el cabezal de impresión térmica, debe cambiar la información del cabezal para obtener una calidad óptima. Cambie el número de serie del cabezal, la resistencia y el tipo de cabezal en la ventana de diálogo Cambiar cabezal después de hacer clic en "Cambiar cabezal".
  • Página 54 Tipo de visualización: ESTA FUNCIÓN NO ES COMPATIBLE CON SMART-21. UART Baud Velocidad: Configure la velocidad de comunicación del puerto serial interno. Se utiliza para el modelo KIOSK. Seguridad: Hay varias formas de configurar una función de seguridad para SMART-21. PC Auth.: Puede utilizar una impresora con una PC específica.
  • Página 55 “L:A, H:I”: encodes 3 tracks at once for LoCo card and encodes at twice by dividing 1,3 and 2 track for HiCo card. Posición de inicio magnética: Establezca la posición de inicio de la banda magnética cuando codifica. Velocidad de escritura magnética: Set the speed of magnetic encoding. Tapa de solapa abierta: ESTA FUNCIÓN NO ES COMPATIBLE CON SMART-21.

  • Página 56: Prueba De Impresora De Tarjetas

    4.2. Prueba de impresora de tarjetas Básicamente, la impresora de tarjetas usa un dispositivo de impresión estándar, por lo que puede usarse igual que la impresora de papel general. En el caso de la opción de codificador de banda magnética, contacto y sin contacto, deberá instalar el controlador apropiado y operar individualmente.
  • Página 57 ① Seleccionar impresora: seleccione la impresora para probar. En la imagen, “IDP SMART-21 Card Printer” es el nombre de la impresora, SMART es el ID de la impresora y USB001 es el puerto conectado. ② Control: Para ejecutar cada paso para probar ③...
  • Página 58 ⚫ Mover Mover es mover una tarjeta a una posición específica en el interior de la impresora. "Imprimir" es mover una tarjeta a la posición de impresión y "Mag." está en la posición de codificación magnética. “Desde adentro” es mover una tarjeta desde el sensor de tarjeta en el lugar donde usted define la posición, y “desde afuera”...
  • Página 59 tarjeta de entrada / salida" está marcada. Cuando se marca la casilla "Retención de tarjeta" y se establece el número de repetición, la impresora repite la prueba de codificación tantas veces como el número de juegos en "Retención de tarjeta" sin expulsión. Cuando se completa, la impresora expulsa la tarjeta y trae una nueva tarjeta a la impresora desde la ranura para tarjetas y comienza a probar.

  • Página 60: Actualización De Firmware

    Imagen 55 Codificación de banda magnética (6) Estado de la impresora "Obtener temperatura" es obtener y mostrar la temperatura del cabezal de impresión térmica. Cuando la "Verificación en tiempo real" está marcada, muestra la temperatura actual del cabezal de impresión térmica en tiempo real. "Obtener estado"...

  • Página 61: Figure 56 Run Cardprinterfirmware

    1. Menú CardPrinterFirmwareDevice: Seleccione la impresora local que desea actualizar. Impresora de tarjetas / Flipper / Laminador: Seleccione el dispositivo que desea actualizar. Versión del dispositivo: Muestra la versión de firmware actual de la impresora seleccionada. Archivo binario: Haga clic en el botón Figure 56 Run CardPrinterFirmware "Examinar"...

  • Página 62: Mensaje De Error

    Lista para la actualización del firmware • Seleccione el dispositivo para actualizar el firmware de la pestaña Impresora. • Haga clic en "Examinar" y seleccione el nuevo firmware Imagen 57 Seleccionar firmware Actualización de firmware Haga clic en el botón "Actualizar" para actualizar automáticamente, luego la impresora se actualiza después de reiniciar.
  • Página 63 impresora inteligente. Para comprobar el estado de la impresora, utilice CardPrinterTest o CardPrinterDiagnostics en la carpeta Utilidades. Watchman Descripción y contramedidas Mensaje No se pudo mover una tarjeta de la ranura para tarjetas al interior de la Tarjeta en error impresora.-.
  • Página 64 -. Verifique y limpie el sensor de entrada / salida de color-. Compruebe el estado de funcionamiento del sensor de entrada / salida de color La impresora no puede enrollar la cinta al imprimir o al arrancar. -. Verifique el estado de funcionamiento del motor de cinta Ribbon Move Err -.
  • Página 65 -. Verifique el uso de una cinta y tarjetas genuinas -. Compruebe los rodillos, codificadores y tarjetas, y límpielos si están contaminados. Se produce un error al inicializar Init Error -. Verifique el estado de instalación de la cinta. DeviceCon Error ESTA FUNCIÓN NO ES COMPATIBLE CON SMART-21.

  • Página 66: Limpiar La Impresora

    No se pudo ejecutar un comando de la impresora -. Reemplace el cable USB SetCommandFail -. Cambiar el puerto USB en la PC -. Apague / encienda la impresora Los datos de impresión están llenos en el spooler Carrete lleno -.

  • Página 67: Imagen 60 Inicio De Limpieza De Impresora

    Imagen 60 Inicio de limpieza de impresora Paso 1. Conecte la impresora SMART-21 a la PC y enciéndala y prepare la exclusiva tarjeta de limpieza larga.
  • Página 68 Imagen 61 Limpieza de la impresora Paso 1 Paso 2. Abra la tolva y la cubierta superior y retire la tarjeta y el cartucho de cinta. Imagen 62 Limpieza de la impresora Paso 2...
  • Página 69 Paso 3. Inserte la tarjeta de limpieza larga exclusiva en la impresora a través de la tolva de entrada. Cuando se inserta la tarjeta de limpieza larga exclusiva en el rodillo de limpieza, se moverá automáticamente. Es normal que la exclusiva tarjeta de limpieza larga se inserte hasta los extremos y los rodillos se muevan para limpiar.
  • Página 70 Imagen 64 Limpieza de la impresora Paso 4 Paso 5. Espere hasta que se complete la limpieza. Cuando se complete la limpieza, la tarjeta de limpieza larga exclusiva se expulsará automáticamente como se muestra en la imagen. Imagen 65 Limpieza de la impresora Paso 5 Paso 6.
  • Página 71 Imagen 66 Limpieza de la impresora Paso 6...

  • Página 72: Reemplazo De Tph (Cabezal De Impresión Térmica)

    5.3 Reemplazo de TPH (cabezal de impresión térmica) 1. Verifique el número de serie y la resistencia del nuevo cabezal de impresión térmica como se muestra en la imagen. TPH type: A = KEE, B = KPE Serial No.: ver la caja roja. TPH resistencia: ver la caja verde.

  • Página 73: Imagen 69 Reemplazo Del Cabezal De Impresión

    3. Reemplazo del nuevo cabezal de impresión Paso 1: Retire el cabezal de impresión antiguo de la cubierta superior. (1) Apague la impresora y abra la cubierta superior. (2) Sostenga el cabezal de impresión y presione el gancho bloqueado, luego se desconecta el cabezal de impresión.

  • Página 74: Movimiento De Cartas

    (Utilice el destornillador apropiado para ajustar y girar el tornillo 90 grados a la vez). 5.4. Movimiento de cartas 5.4.1. Las tarjetas no pueden ingresar a la impresora desde la tolva de entrada. ⚫ Tarjetas no estándar o tarjetas malas. Cambia las cartas.

  • Página 75: Calidad De Impresión

    5.4.3. Se produce un error mientras se transfiere la tarjeta. Primero, verifique el mensaje de error en el programa Watchman. Abra la tapa superior y retire la tarjeta con los botones LED. Si este problema ocurre con frecuencia, verifique lo siguiente. ⚫...
  • Página 76 5.5.2. Línea horizontal no impresa. ⚫ El cartucho de cinta no está instalado correctamente. Compruebe el estado de instalación del cartucho de cinta y si la cinta tiene arrugas. El cabezal de la impresora está ⚫ Imagen 72 Problema de calidad de contaminado con polvo y suciedad.

  • Página 77: Codificación De Banda Magnética

    ⚫ El rodillo de transferencia o el rodillo de Imagen 74 Problema de calidad de impresión 4 impresión están contaminados con polvo y suciedad. Limpiar los rodillos con el kit de limpieza como se indica en el apartado 5.2. ⚫ Impresora gastada.

  • Página 78: Operación General

    ⚫ Abra la cubierta superior y verifique el estado de la instalación de la cinta. Si ocurre con frecuencia, verifique lo siguiente. La cinta no es genuina. Reemplace a una cinta autentica de IDP. ⚫ La cinta se consume. No es posible imprimir si se agota la cinta. Cambie la cinta.
  • Página 79 ⚫ Cable USB defectuoso. Change the USB cable. ⚫ La impresión se realiza con otro controlador de impresora. Seleccione de nuevo el controlador de impresora SMART-21 correcto. ⚫ Configuración incorrecta del puerto USB del controlador de la impresora. Compruebe la configuración del puerto del controlador de la impresora y cambie la configuración del puerto.

  • Página 80: Especificación

    6. Especificación Modelo SMART-21S SMART-21R Impresión Tipo de impresión Sublimación de tinta Transferencia térmica Área de impresión Borde a borde Resolución 300dpi (Color y monocromo) / 300dpi 600 & 1200dpi (Sólo monocroma) Tarjeta Alimentación de tarjetas Manual Tamaño de la tarjeta ISO CR80 Espesor de la tarjeta 0.38mm (15mil), 1.0mm (40mil)
  • Página 81 La etiqueta RFID se utiliza para la seguridad y el reconocimiento de la cinta. Para obtener la calidad de impresión optimizada en la tarjeta impresa, se debe usar la cinta genuina de IDP para imprimir tarjetas con la impresora SMART. La impresora SMART puede reconocer la cinta genuina leyendo la información codificada en la etiqueta RFID de las cintas.
