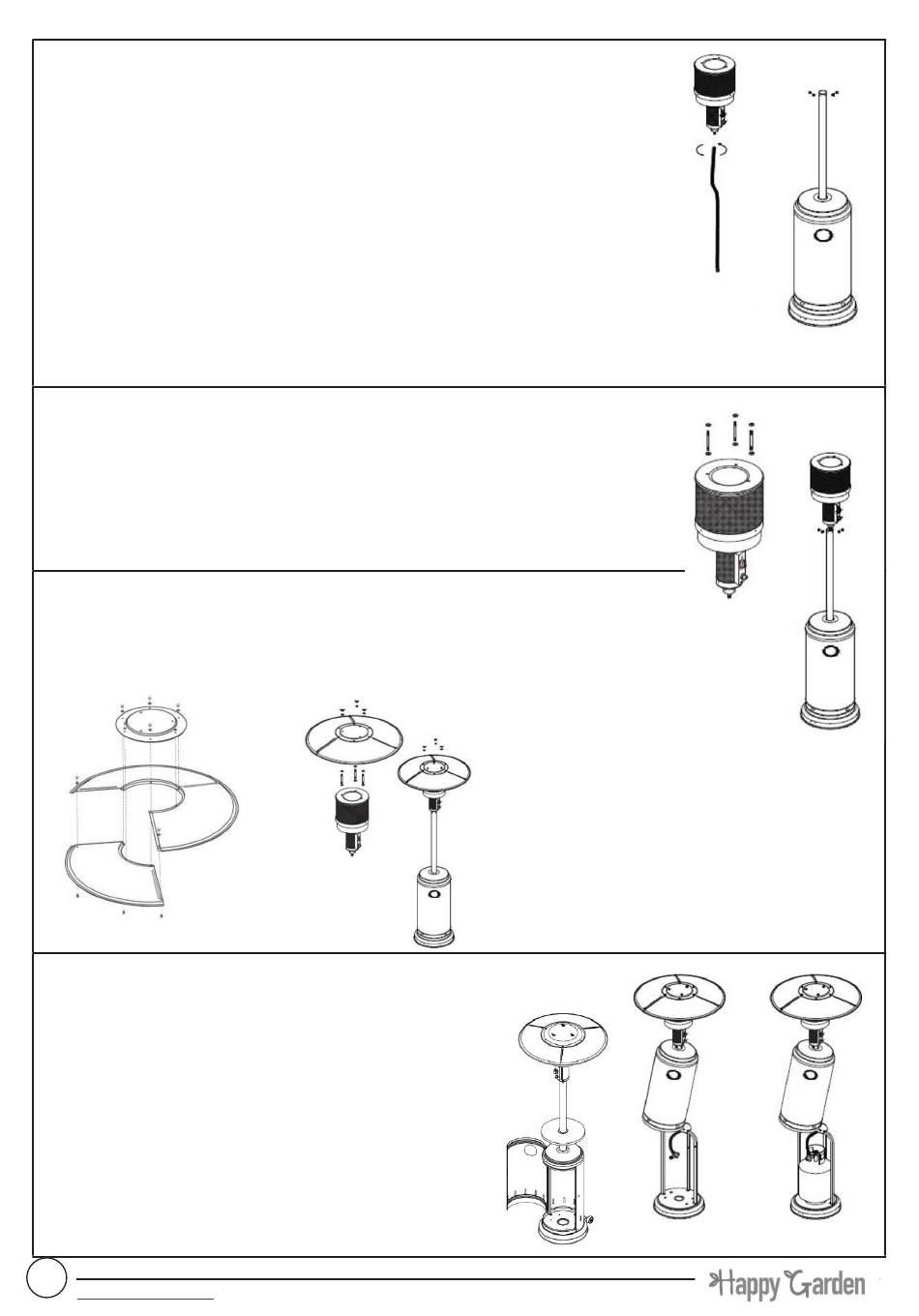

ÉTAPE 5
5-1. Placer 3 vis de 90 mm (M) (pour soutenir la réflecteur) sur le chapeau
du protège-flamme.
5-2. Visser le tube de raccordement au gaz (non fourni) à la pièce
de raccordement se situant sur le brûleur (B). Serrer correctement le
raccordement au moyen d'une clé plate.
5-3. Faire passer le tuyau dans le poteau (D).
5-4. Raccorder l'autre extrémité le tube de raccordement au gaz, au
détendeur (non fourni), qui lui même doit être raccordé à la bouteille de
gaz.
5-4. Fixer l'unité du brûleur sur le poteau au moyen de 4 vis M6x10mm
(K).
5-5. Vérifier si le poteau et le brûleur sont bien montés conformément aux
consignes et si toutes les vis et tous les écrous sont correctement serrés.
ÉTAPE 6
6-1. Assembler 2 panneaux du réflecteur (A) ensemble. Insérez 1 vis
M6x10 (K). Attention : ne pas serrer au maximum.
6-2. Répéter l'opération pour finir l'assemblage des 4 panneaux.
6-3. Serrer toutes les vis.
ÉTAPE 7
7-1. Placer une rondelle de 8mm (N) sur chaque vis de support du réflecteur.
7-2. Assembler le réflecteur avec 3 rondelles (N) et 3 écrous à rainures M8
(H).
ÉTAPE 8
8-1. Soulever le logement de la bouteille de gaz et
posez-le sur les 3 supports de fixation.
8-2. Placer la bouteille de gaz sur la base.
•14•
www.happy-garden.fr / contact@happygarden.fr
Tube de
raccordement
de gaz non
fourni
PC514H
