Regulador fluorescencia 1-10 V, 4 canales
5
Información para los operarios cualificados eléctricamente
5.1 Montaje y conexión eléctrica
¡PELIGRO!
Peligro de descarga eléctrica por contacto con piezas conductoras de corriente.
Las descargas eléctricas pueden provocar la muerte.
Antes de trabajar en el aparato, se deben desconectar todos los interruptores de lí-
nea correspondientes. ¡Cubrir todas las piezas bajo tensión que se encuentren en el
entorno!
Montar el aparato
Tenga en cuenta las temperaturas máximas. El aparato debe estar suficientemente refrigerado.
￭
Montar el aparato sobre perfil DIN Los bornes de salida deben estar situados en la parte
superior.
Conectar el aparato

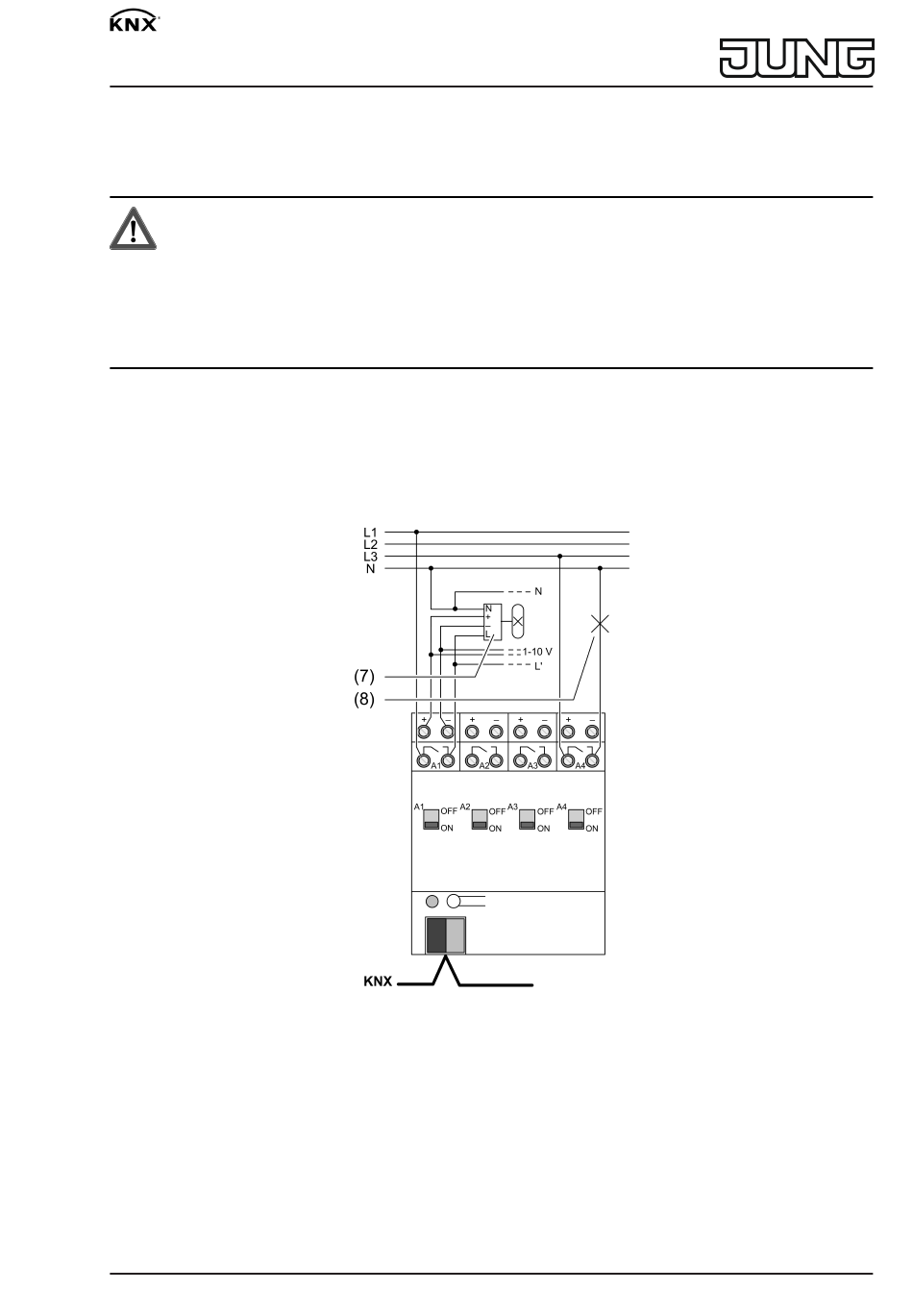

Imagen 2: Ejemplo de conexión – aparatos con lámparas con interfaz 1-10 V
(7)
Aparato con lámpara con interfaz 1-10 V
(8)
Carga conectada, p.ej. luminaria (funcionamiento como actuador de conmutación)
Circuito de control: tipo, sección y conexión según las disposiciones para los cables de tensión
de red. 1-10-V y los conductores del bus de red se pueden conducir juntos en un mismo cable,
p. ej. cable NYM de 5x1,5 mm².
Utilizar únicamente aparatos con lámparas del mismo fabricante, tipo y de la misma potencia.
Sino pueden aparecer diferencias de luminosidad en las diferentes lámparas.
La cantidad máxima de aparatos con lámparas conectables resulta de la suma de las corrientes
de control.
