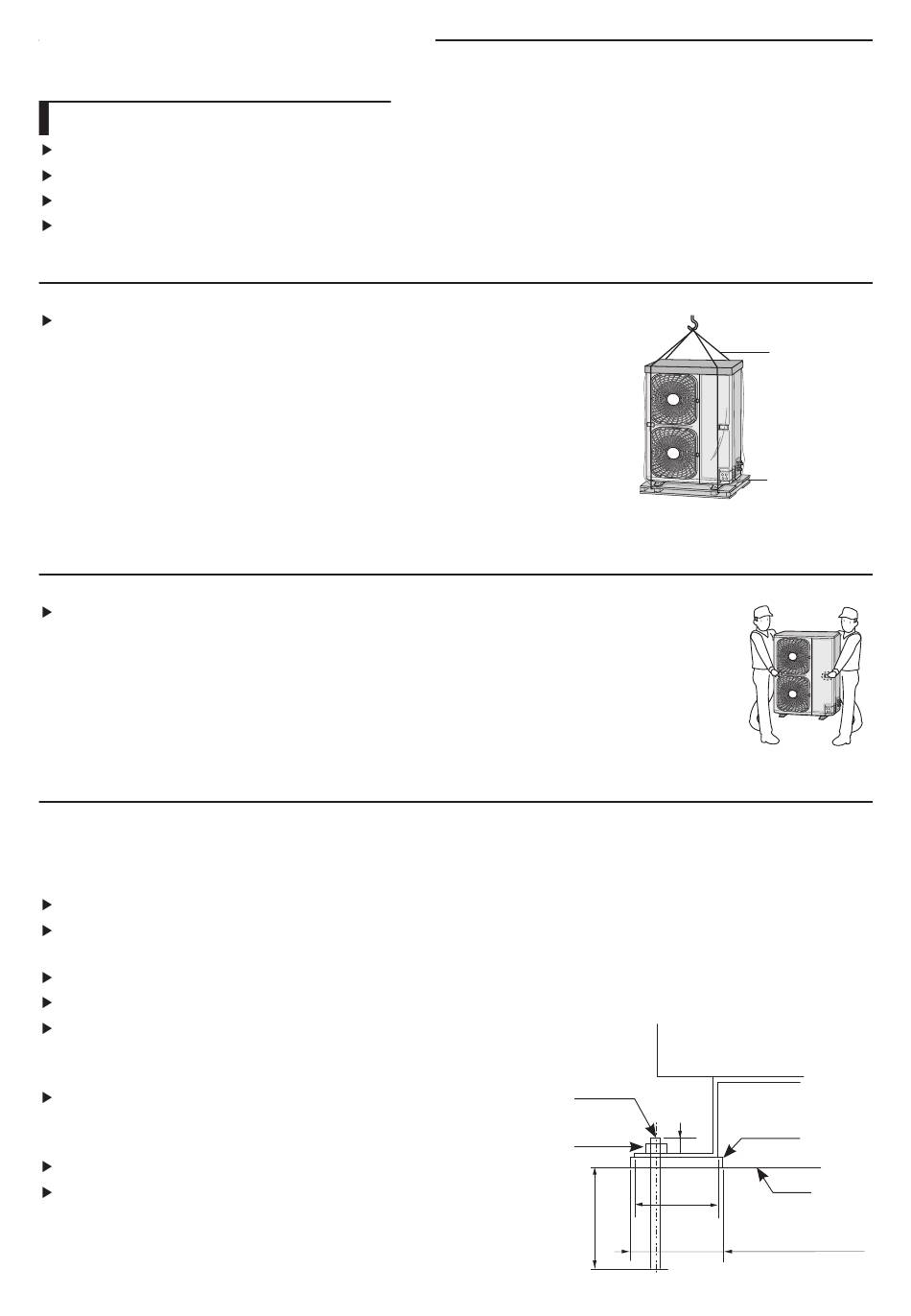

Ubicación de la instalación
Desplazamiento de la unidad exterior
Decida la ruta de desplazamiento por adelantado.
Asegúrese de que la ruta puede soportar el peso de la unidad exterior.
Cuando transporte el producto no lo incline más de 30˚. (No tumbe el producto lateralmente.)
La superficie del intercambiador de calor es afilada. Tenga cuidado de no cortarse cuando mueva o instale la unidad.
Desplazamiento con una grúa o un cable
Desplazamiento de la unidad exterior a una ubicación más elevada como un tejado.
- Asegure el cable como se muestra en la ilustración.
- Desplace la unidad exterior con el embalaje para evitar posibles daños durante el
transporte.
Desplazamiento de una unidad exterior a mano
Desplazamiento de la unidad exterior levantándola y transportándola en distancias cortas.
- Se necesitan dos personas para transportar la unidad sujetándola por las asas de transporte.
- Tenga cuidado de no estropear el intercambiador de calor de la parte posterior de la unidad durante
el transporte.
- Tenga cuidado de no cortarse con la superficie afilada del intercambiador de calor.
Instalación y preparación del basamento para una unidad
exterior
Instale la unidad exterior a 150 mm por encima del basamento e instale el orificio de drenaje para conectar el tubo.
Cuando el ventilador frontal de la unidad exterior se instala en un lugar donde se alcanzan promedios de nevadas que superan
los 150 mm, el conducto de descarga se debe fijar a la unidad exterior.
La base de cemento debe ser 1,5 veces más grande que la parte inferior de la unidad exterior.
Si la unidad se instala sobre una superficie blanda es necesario montar un entramado metálico o una barra de acero.
Si va a instalar varias unidades exteriores en el mismo lugar, monte una
viga H en el basamento. (Si se instalan varias unidades exteriores, se
pueden instalar sobre el basamento.)
Instale la viga H (150 mm x 150 mm x t 10: especificaciones básicas) o
una estructura que absorba las vibraciones que se proyecten desde el
basamento.
Tras instalar la viga H, aplique una protección anticorrosión.
Instale una plataforma cuadrada (t=20 mm o más) para evitar las
vibraciones de la unidad exterior sobre el basamento. Coloque la
unidad exterior sobre la viga H y fíjela con perno, tuerca y arandela.
(Utilice perno, tuerca y arandela de anclaje básicos M10.)
10
Unidad exterior
Perno de anclaje
20 mm
Tuerca, arandela
de presión
A
75 mm o
más
Cable/correas
Palet de madera
Plataforma cuadrada
Viga H
A+10~20 mm o más
