Progres Agrónic 5500 Instrucciones De Montaje

MATERIAL SUMINISTRADO
Circuito coordinador
Arandelas de plástico
(pegadas en el circuito)
Tornillos de nylon
Aislador M6
Arandela M8
Cable antena
MONTAJE FORMATO EMPOTRAR
1
Desconectar la
alimentación del equipo.
4
Colocar el circuito
coordinador en el punto
señalado detrás del teclado.

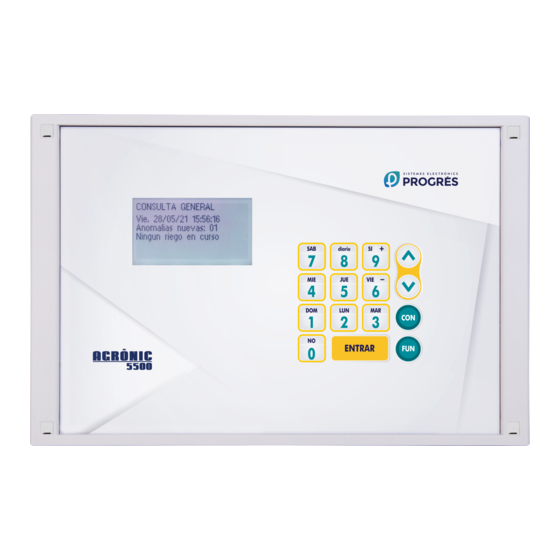

Agrónic 5500
Instalación opción enlace AgroBee-L
Antena
2
Quitar los 6 tornillos que
sujetan el teclado.
5
Atornillar el circuito con los
dos tornillos de nylon.
Conector antena
Latigillo
•
Circuito coordinador AgroBee-L con latigillo,
conector antena y dos arandelas
•
Antena
•
Cable antena 10 m
•
2 Tornillos de nylon
•
Aislador M6 (modelo empotrar)
•
Arandela M8 (modelo empotrar)
3
Levantar el teclado y
desconectar los 2 cables que
unen el circuito del teclado
con el circuito de las salidas.
6
Romper el troquel indicado
en la imagen mediante
un pequeño golpe con un
destornillador o similar.
