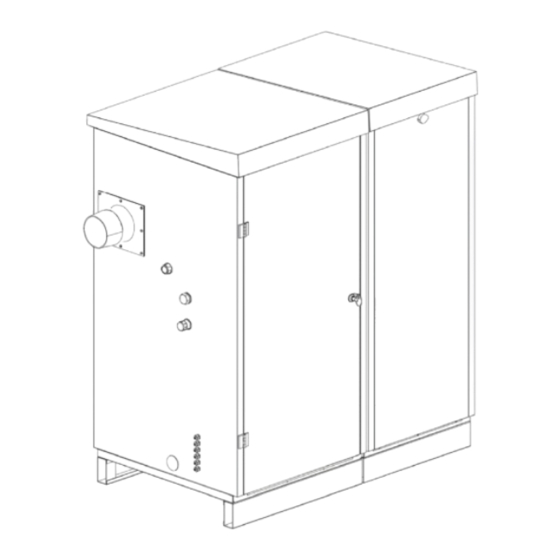

- Página 1 INSTRUCCIONES DE INSTALACIÓN Y FUNCIONAMIENTO BIOCLASS HM OD (PARA USO EXTERIOR)
- Página 2 Le damos las gracias por haber elegido una caldera de calefacción DOMUSA TEKNIK. Dentro de la gama de productos de DOMUSA TEKNIK ha elegido usted el modelo BioClass HM OD. Esta es una caldera capaz de proporcionar el nivel confort adecuado para su vivienda, siempre acompañado de una instalación hidráulica adecuada y alimentada por...
-
Página 3: Tabla De Contenido
ÍNDICE Pág. 1 ENUMERACIÓN DE COMPONENTES..........................3 2 COMPONENTES DE MANDO ............................4 3 INSTRUCCIONES PARA LA INSTALACIÓN........................5 3.1 U ......................................5 BICACIÓN 3.2 I .................................. 5 NSTALACIÓN HIDRÁULICA 3.3 I ) ......................6 NSTALACIÓN DE UN INTERACUMULADOR ANIT PCIONAL 3.4 C ....................................... - Página 4 BioClass HM OD 15.3 F (P.04)...........................43 ACTOR GENERAL DEL VENTILADOR 15.4 C (P.05)...........................43 OMBUSTIBLE PARA EL ENCENDIDO 15.5 C (P.06) ..................................43 OMBUSTIBLE 15.6 T (P.07) ................................43 IPO DE COMBUSTIBLE 15.7 G BT-DUO (P.08)......................44 ESTIÓN DE DEPÓSITOS DE INERCIA 15.8 P (P.26)....................44...
-
Página 5: Enumeración De Componentes
1 ENUMERACIÓN DE COMPONENTES 1. Alimentador de combustible. 8. Termostato de entrada de combustible. 2. Vaina portabulbos. 9. Cuerpo de caldera. 3. Purgador. 10. Cajón de cenizas. 4. Salida de gases de combustión. 11. Quemador. 5. Ventilador. 12. Sensor de presión de aire. 6. -
Página 6: Componentes De Mando
BioClass HM OD 2 COMPONENTES DE MANDO 17 18 14. Botón táctil MENÚ: 17. Botón táctil de encendido: Pulsando este botón se accederá y navegará a Pulsando este botón se encenderá y apagará la través del “Menú Usuario”. caldera. 15. Display digital: 18. -
Página 7: Instrucciones Para La Instalación
La caldera va equipada de serie con un vaso de expansión cerrado de 12 litros (Bioclass HM OD 16 ) y dos vasos de 7,5l cada uno (Bioclass HM OD25), en función del volumen total del circuito hidráulico, puede que sea necesario instalar un vaso de expansión adicional acorde a este... -
Página 8: Instalación De Un Interacumulador
3.4 Combustible El combustible utilizado en la caldera BioClass HM OD debe ser pellet de madera de Ø6-8 mm. con una longitud máxima de 35 mm certificado con DIN PLUS. Este es un certificado que asegura unos niveles de humedad y poder calorífico del combustible idóneos para un óptimo funcionamiento de... -
Página 9: Montaje Del Depósito De Reserva
3.5 Montaje del depósito de reserva DOMUSA TEKNIK suministra, junto con la caldera, un depósito de reserva para el almacenamiento de los pellets. IMPORTANTE: Asegurarse de que los agujeros elípticos laterales de la caldera y del depósito de reserva coincidan a la misma altura, para la correcta introducción del... -
Página 10: Conexión Eléctrica
BioClass HM OD Con el fin de evitar que la tolva se quede sin pellets, La caldera Bioclass HM OD integra un sistema de detección de nivel de combustible. Este sistema incluye un sensor de nivel montado en la tolva que es necesario conectar en los terminales de conexión de la caldera, situada en el lado inferior de... -
Página 11: Evacuación De Los Productos De La Combustión
3.7 Evacuación de los productos de la combustión La caldera BioClass HM OD es una caldera de biomasa y es imprescindible que sea conectada a una chimenea, entendiéndose por chimenea aquel conducto de humos que sea capaz de crear una depresión (en este caso deberá... -
Página 12: Instalación Con Un Depósito De Inercia Bt (Opcional)
3.9 Instalación con un Depósito de Inercia BT (Opcional) La caldera BioClass HM OD es susceptible de ser acompañada en su instalación de un Depósito de Inercia BT de la amplia gama ofertada por DOMUSA TEKNIK, con el cual, se podrán ampliar las prestaciones ofrecidas en el servicio de calefacción por la caldera. - Página 13 BT se realiza mediante una sonda de temperatura (Sbt) sumergida en el depósito de inercia y conectada eléctricamente en la caldera. La sonda de temperatura es suministrada opcionalmente por DOMUSA TEKNIK. Instalación de Calefacción + Una vez realizada la instalación hidráulica de todos los componentes de la instalación, para...
- Página 14 Técnico") y ajustar su valor a "2". Para realizar una correcta instalación hidráulica y eléctrica de un interacumulador de ACS Sanit con la caldera BioClass HM OD seguir detenidamente las indicaciones del apartado "Instalación de un interacumulador Sanit" de este manual.
- Página 15 BT se realiza mediante termostato (Tbt) instalado y sumergido en el depósito de inercia y conectado eléctricamente en la caldera. El termostato de control de temperatura no es suministrado por DOMUSA TEKNIK, y podrá ser adquirido en cualquier almacén especializado en suministros de calefacción.
- Página 16 BT se realiza mediante termostato (Tbt) instalado y sumergido en el depósito de inercia y conectado eléctricamente en la caldera. El termostato de control de temperatura no es suministrado por DOMUSA TEKNIK, y podrá ser adquirido en cualquier almacén especializado en suministros de calefacción.
-
Página 17: Instalación Con Un Depósito De Inercia Bt-Duo (Opcional)
3.10 Instalación con un depósito de inercia BT-DUO (Opcional) La caldera BioClass HM OD es susceptible de ser acompañada en su instalación de un Depósito de Inercia BT-DUO de la amplia gama ofertada por DOMUSA TEKNIK, con el cual, se podrán ampliar las prestaciones ofrecidas en el servicio de calefacción por la caldera. -
Página 18: Instalación Con Un Depósito De
4.1 Advertencias previas La reparación y mantenimiento de la caldera deben ser realizados por un profesional cualificado y autorizado por DOMUSA TEKNIK. Para un óptimo funcionamiento y conservación de la caldera se debe realizar un mantenimiento anual de la misma. -
Página 19: Calibración Inicial Del Alimentador De Combustible
La caldera BioClass HM OD incorpora un sensor de presión, mediante el cual se controla la presión de la instalación. Si la instalación no tiene como mínimo la presión seleccionada en el parámetro "Menú Técnico" P.19 del (por defecto 0,5 bar), se visualizará la alarma de falta de presión ("E-19"). -
Página 20: Display Digital
BioClass HM OD 5 DISPLAY DIGITAL La caldera BioClass HM OD incorpora un display digital táctil para la visualización y ajuste de los distintos parámetros de la caldera. El display dispone de diferentes zonas de visualización en el cual se van visualizando diferentes iconos y números que indican los diferentes estados de la caldera.
