KNX/EIB
Actuadores de conmutación, 1/2 canales
Actuador de conmutación, 1 canal, 16 A
Núm. de pedido : 1059 00
Actuador de conmutación, 2 canales, 6A
Núm. de pedido : 1057 00
Manual de instrucciones
1 Indicaciones de seguridad
Sólo las personas cualificadas eléctricamente pueden instalar y montar aparatos eléctri-
cos.
Si no se observa el manual de instrucciones existe el riesgo de provocar incendios, da-
ños en los equipos u otras situaciones de peligro.
Peligro de descarga eléctrica en la instalación KNX. No conectar ninguna tensión exter-
na en las entradas. El aparato se podría dañar y no se garantiza el potencial MBTS en la
línea de bus del KNX.
Peligro de descarga eléctrica. Antes de trabajar en el aparato o antes de cambiar elemen-
tos de iluminación, cortar la corriente y desconectar los interruptores automáticos.
Estas instrucciones forman parte del producto y deben permanecer en manos del consu-
midor final.
2 Estructura del mecanismo
32553922
10499138 I00

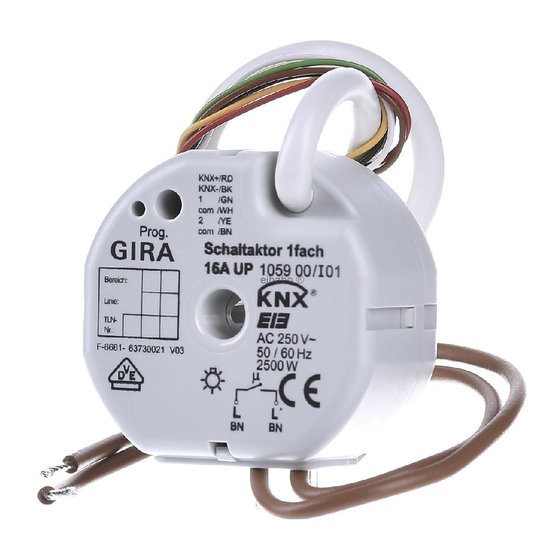

Imagen 1: Actuador de conmutación simple
19.07.2011
1/6
Publicidad
Tabla de contenido
Manuales relacionados para Gira 1059 00
Resumen de contenidos para Gira 1059 00
- Página 1 KNX/EIB Actuadores de conmutación, 1/2 canales Actuador de conmutación, 1 canal, 16 A Núm. de pedido : 1059 00 Actuador de conmutación, 2 canales, 6A Núm. de pedido : 1057 00 Manual de instrucciones 1 Indicaciones de seguridad Sólo las personas cualificadas eléctricamente pueden instalar y montar aparatos eléctri- cos.
- Página 2 KNX/EIB Actuadores de conmutación, 1/2 canales Imagen 2: Actuador de conmutación doble (1) Línea piloto (2) LED y tecla de programación (3) Conexión de los conductores de red y de carga (4) Apertura para fijación - sólo actuador de conmutación simple Asignación de los conductores de carga Actuador de conmutación simple: BN, marrón: conexión conductor externo L, salida L'...
-
Página 3: Montaje Y Conexión Eléctrica
KNX/EIB Actuadores de conmutación, 1/2 canales 3 Función Información del sistema Este aparato es un producto perteneciente a los sistemas KNX y cumple con la directiva KNX. Para su compresión se presupone un conocimiento técnico detallado obtenido a través de cur- sos de formación sobre KNX. - Página 4 KNX/EIB Actuadores de conmutación, 1/2 canales Imagen 4: Montaje en caja para mecanismos (4) Caja para mecanismos (5) Pared divisoria (6) Contactos libres de potencial, p. ej. para el contacto de ventana o el pulsador de instala- ción Imagen 5: Distancia entre línea de red y línea piloto Distancia de separación mínima entre la tensión de alimentación y los conductores de bus/ex- tensiones: 4 mm (figura 5).
-
Página 5: Puesta En Funcionamiento
Rotular el equipo con la dirección física. Cargar el software de aplicación en el aparato. 5 Anexo 5.1 Datos técnicos Actuador de conmutación, 1 canal, 16 A, Núm. de pedido 1059 00 Tensión nominal CA 250 V~ Frecuencia de la red... -
Página 6: Garantía
Entregue o envíe el dispositivo defectuoso libre de franqueo con una descripción del problema a su distribuidor correspondiente (establecimiento especializado/empresa de instalación/esta- blecimiento especializado en electricidad). Éste se encargará de enviar los dispositivos al Gira Service Center. Gira Giersiepen GmbH &...
