Módulos de Dimmers
Rack de Dimmers SLD96 – Manual de Instrucciones
Dos puertas ventiladas, que se pueden cerrar con llave, ofrecen seguridad y
protección para los módulos de dimmers, y al mismo tiempo permiten al usuario
acceder a la unidad o unidades procesadoras del rack.
El rack contiene alto voltaje. El acceso a los módulos de dimmers y su
configuración sólo debería autorizarse a personal técnicamente cualificado y
experimentado.
Todos los módulos de dimmers están diseñados para insertarse y retirarse fácilmente
del rack, y cuentan con esta protección:
•
La configuración mecánica del rack y los módulos imposibilita la inserción
de un módulo en un conector con terminación de carga de menor
capacidad.
•
Los controladores thyristor del módulo de dimmers se apagarán
automáticamente en caso de que la temperatura rebase el límite
predefinido.
•
Cada dimmer está protegido por un cortacircuitos completamente magnético
con un índice de corriente adecuado y calculado para funcionar al 100%.
Todos los cortacircuitos son dispositivos reconocidos UL, cUL y CE.
Los Solid State Relays o SSRs (relés de estado sólido) son unidades en cápsulas con
circuitos de encendido aislados y dos rectificadores de silicona controlados (SCRs). El
aislamiento entre la energía y las líneas de control es de 2,5kV.
Los módulos de dimmers SLD96 están diseñados para ofrecer las siguientes
funciones:
•
Con capacidad de "patch caliente" en frío, cargas incandescentes hasta el
total de la capacidad medida con la señal de control completamente en ON.
•
La eficacia eléctrica del dimmer es de al menos el 97% a plena carga con
una pérdida sin carga de 3V RMS para 120V, módulos de dimmers 20A.
LEDs de Estado
Cortacircuitos 1

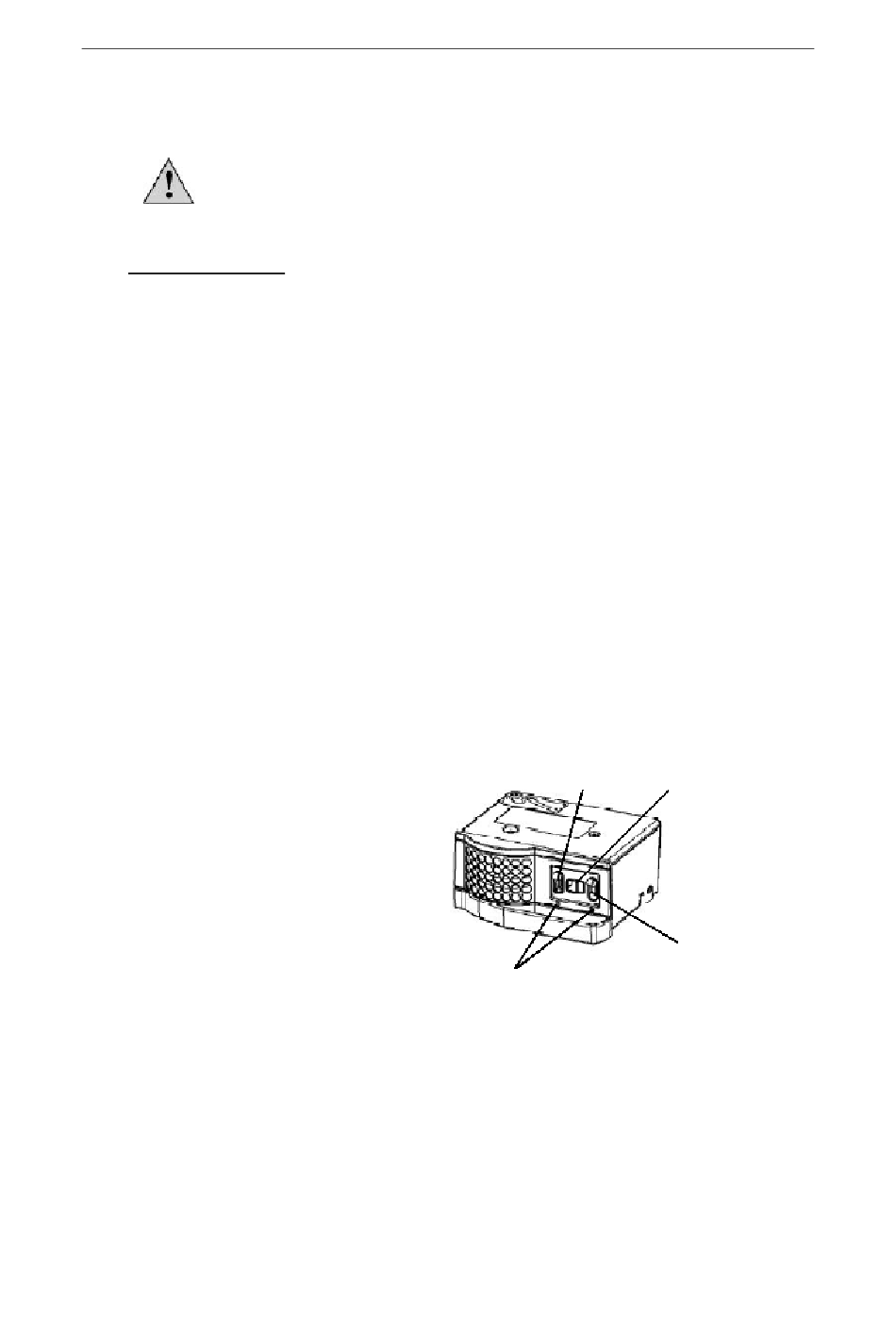

Fig. 2 – Módulo de Dimmers Doble
Etiqueta de
Categoría
Cortacircuitos 2
Página 6
