19
21
20
06
07
22
12
18
27
27
04
23
65
64
58
02
63
58

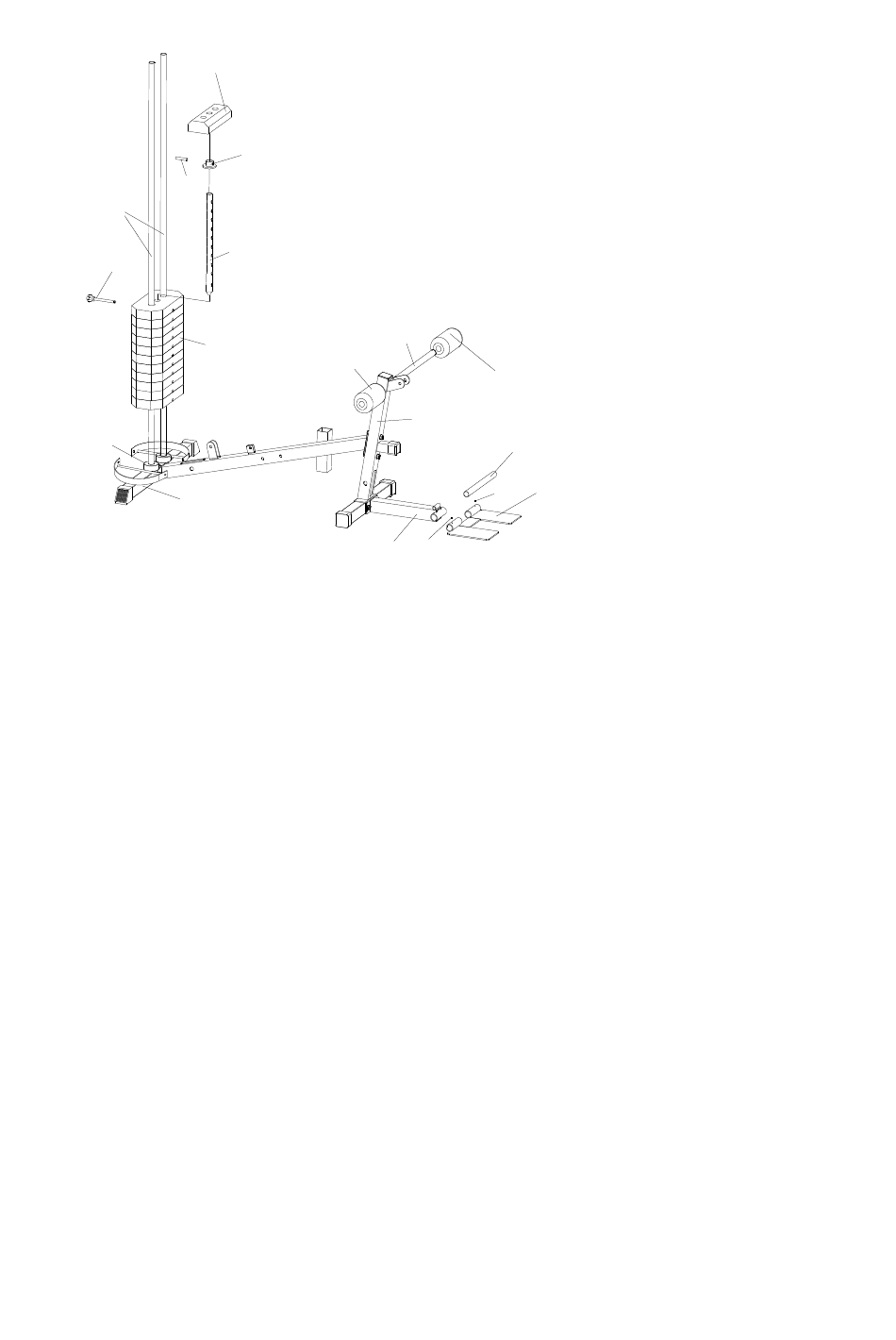

PASO 2
. Una la Placa para pies (64) con el tubo conector de la Placa para pies (63) usando el
tubo fijo de la placa para pies (65) y el tornillo M5*5 (58-2u.).
.Inserte el tubo de espuma (12) en la estructura de soporte frontal (04) y luego coloque
las dos extensiones para piernas de espuma (27) en el tubo de espuma (12).
.Coloque el tapón de extremo 25 (grande)(82) en el tubo de espuma (12).
.Deslice la Pesa (18) hacia abajo por el tubo guía de pesas (06).
.Una el Casquillo eje selector (21) en el orificio superior del Eje selector (07) usando
la traba del eje selector (20).
.Deslice la pesa superior (19) en la Pesa (18) y coloque el eje selector (07) en
posición, colocando la pesa superior (19) arriba de todas las pesas (18).
.Use la Traba selectora de pesas(22) para seleccionar el peso deseado.
-4-
PASOS PARA EL ARMADO
