1.- Verifique en la placa de su motobomba el voltaje a utilizar, la corriente que consume la motobomba y
prepare la línea de alimentación con protecciones apropiadas.
NO HAGA CONEXIONES QUE VAYAN A QUEDAR BAJO EL AGUA.
LA MOTOBOMBA SE SURTE CON CABLE DE ALIMENTACIÓN DE (5-10m) DEPENDIENDO DEL
MODELO.
2.- Si por alguna razón la longitud del conductor no es suficiente, haga una extensión con un conductor
de un calibre superior al surtido en la bomba, para evitar caídas de voltaje en la línea.
EN CASO DE DAÑO EN EL SUJETA CABLES, ESTE DEBE SER REEMPLAZADO SOLO EN
UN CENTRO DE SERVICIO AUTORIZADO.
3.- Instale un interruptor termomagnético y restablecedor térmico (reset)
capacidad de acuerdo a la corriente del motor. Referencia tabla de especificaciones eléctricas.
4.- Para prevenir una posible descarga eléctrica, y evitar que se deteriore el aislamiento, instale un
interruptor de descargas a tierra GFCI (Ground fault circuit interrupter). Toma con interruptor de
protección por falla a tierra.
RECUERDA QUE PARA HACER VÁLIDA CUALQUIER GARANTÍA, TODOS LOS MOTORES
TRIFÁSICOS, DEBEN DE ESTAR CONECTADOS A SU ARRANCADOR MAGNÉTICO A
TENSIÓN PLENA (O ARRANCADOR SUAVE) CORRESPONDIENTE.
DIAGRAMA 1
DIAGRAMA 1
CONEXIÓN DEL MOTOR
DE DOS PUNTAS
110V ó 220V ~ 60 Hz 1Φ
U1
W1
PE
L
N (L
)
1
2
DIAGRAMAS 4 (de fuerza)
DIAGRAMA 3
8

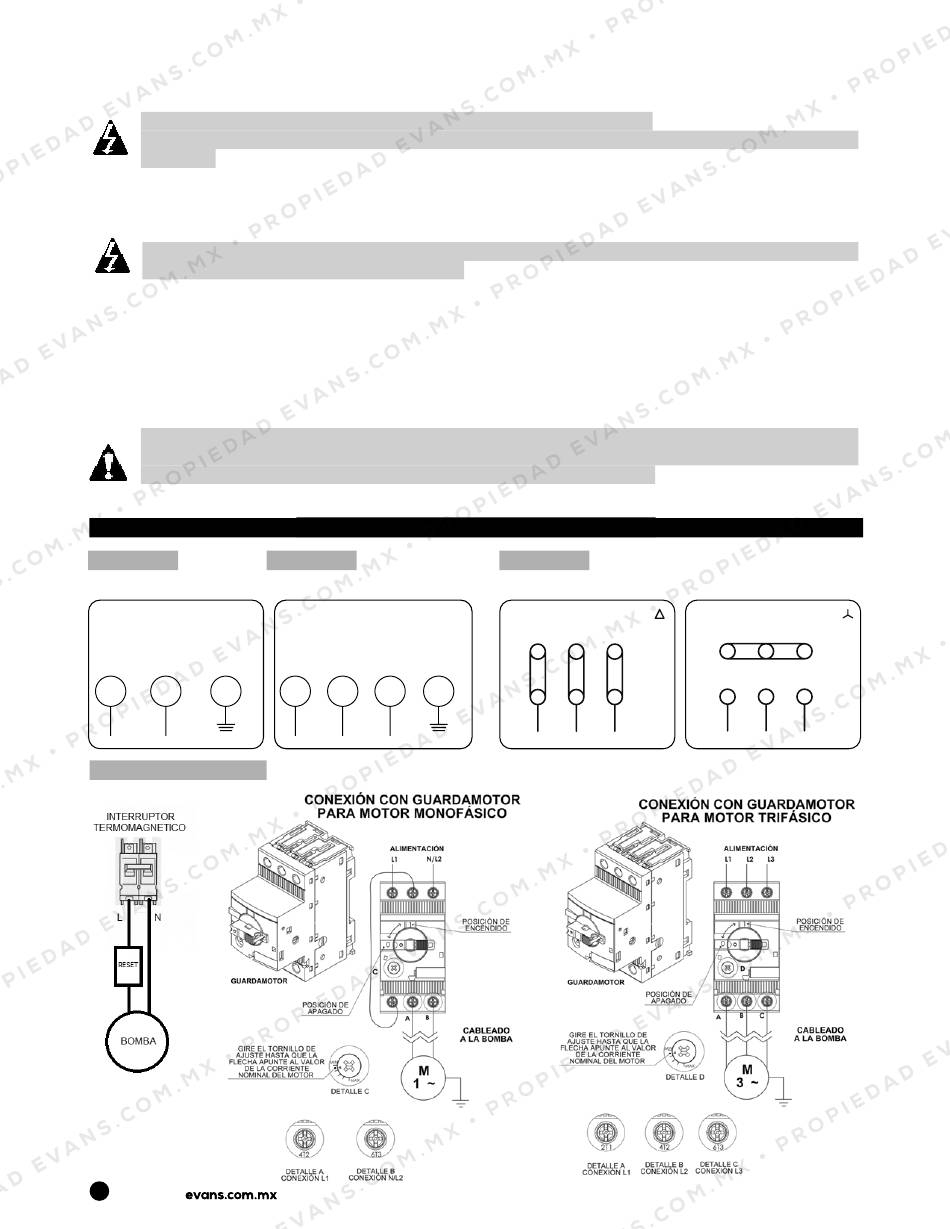

DIAGRAMAS ELÉCTRICOS DE INSTALACIÓN
DIAGRAMA 2
DIAGRAMA 2
CONEXIÓN DEL MOTOR
DE TRES PUNTAS
220V ó 440V ~ 60 Hz 3Φ
U1
V1
W1
R
S
T
DIAGRAMAS 4
DIAGRAMA 3
CONEXIÓN DEL MOTOR DE SEIS PUNTAS
220V ~ 60 Hz 3Φ
W2
V2
U2
PE
U1
W1
V1
R
S
T
ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO
y/o guarda-motor con
440V ~ 60 Hz 3Φ
W2
U2
V2
U1
V1
W1
R
S
T
