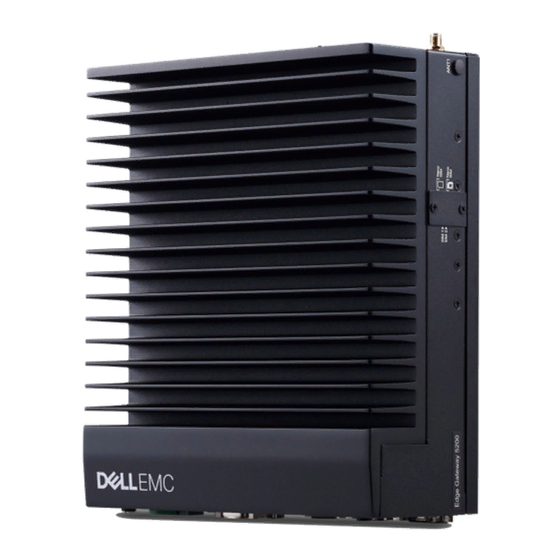

Dell EMC Edge Gateway 5200
Guía del usuario
Enero de 2022
Rev. A01

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell EMC Edge Gateway 5200

Resumen de contenidos para Dell EMC Edge Gateway 5200

  • Página 1 Dell EMC Edge Gateway 5200 Guía del usuario Enero de 2022 Rev. A01...
  • Página 2 Un mensaje de AVISO indica el riesgo de daños materiales, lesiones corporales o incluso la muerte. © 2022 Dell Inc. o sus subsidiarias. Todos los derechos reservados. Dell, EMC y otras marcas comerciales son marcas comerciales de Dell Inc. o sus filiales.

  • Página 3: Tabla De Contenido

    Tabla de contenido Capítulo 1: Introducción........................5 Visión general..................................5 Características..................................5 Lista de embalaje................................... 5 Accesorios opcionales................................6 Capítulo 2: Especificaciones......................7 Especificaciones de sistema de EGW-5200........................7 Diagrama de bloques del sistema de EGW-5200......................9 Matriz de módulos de expansión............................10 Opciones de pantalla................................10 Dimensiones mecánicas................................11 Capítulo 3: Diseño del sistema......................
  • Página 4 Apéndice A: Consumo de energía....................30 Apéndice B: Configuración del BIOS....................31 Principal....................................32 Avanzada....................................33 Configuración de la CPU...............................34 Administración de energía.............................37 Redirección de consola en serie...........................38 Configuración de USB..............................42 Configuración de TPM 2.0............................43 Configuración de AMT..............................44 Configuración de dispositivos a bordo........................45 Monitor de hardware NCT6106D..........................

  • Página 5: Capítulo 1: Introducción

    Conserve la caja de envío y los materiales de embalaje para su inspección. Obtenga la autorización de su representante antes de devolver cualquier producto a Dell Technologies. Asegúrese de que los siguientes elementos estén incluidos en el paquete.

  • Página 6: Accesorios Opcionales

    Accesorios opcionales ● Adaptadores de CA/CC ○ 180 W para el sistema EGW-5200 ○ 60 W para módulo PoE GbE ● Módulo 4G ● Módulo 5G ● Módulos uFM ○ 2 COM aisladas (RS-422/485) ○ 2 COM aisladas (RS-232) ○ 2 GbE con salida PoE ○...

  • Página 7: Capítulo 2: Especificaciones

    Especificaciones Temas: • Especificaciones de sistema de EGW-5200 • Diagrama de bloques del sistema de EGW-5200 • Matriz de módulos de expansión • Opciones de pantalla • Dimensiones mecánicas Especificaciones de sistema de EGW-5200 Tabla 1. Especificaciones de sistema de EGW-5200 EGW-5200 CPU y chipset ®...
  • Página 8 Para la tarjeta 5G USIM, Dell Technologies sugiere usar una tarjeta USIM con especificaciones de temperatura industrial. NOTA: En cuanto a la orientación del montaje en pared, Dell Technologies sugiere que la IO sea ortogonal a la dirección de gravedad. Especificaciones...

  • Página 9: Diagrama De Bloques Del Sistema De Egw-5200

    Diagrama de bloques del sistema de EGW-5200 DDI1 DP CN1 Support DP++ Intel DDI2 DP CN1 Support DP++ DDR4 SO-DIMM 1 Coffee Lake-S DDI3 DP to DVI LS DDR4 SO-DIMM 2 Processor eDP to VGA USB2.0 + USB3.1 GLAN PCIe 2x USB3.1 Gen2 Type A RJ45 CN i219...

  • Página 10: Matriz De Módulos De Expansión

    Matriz de módulos de expansión Tabla 2. Módulos de expansión Módulo Conexión M.2 2280 M.2 2280 Wi-Fi AX210 : predeterminado mPCIe uFM: 2 COM RS-422/485 mPCIe uFM: 2 COM RS-232 mPCIe uFM: 2 GbE con PoE mPCIe uFM: 2 LAN de GbE mPCIe uFM: 2 Canbus mPCIe...

  • Página 11: Dimensiones Mecánicas

    Dimensiones mecánicas 225.00 mm 5.2 mm 5.2 mm Ilustración 2. Vista superior de EGW-5200 (incluidos los soportes de montaje en pared) Especificaciones...
  • Página 12 240 mm Ilustración 3. Vista lateral de EGW-5200 (incluidos los soportes de montaje en pared) 211 mm 238 mm Ilustración 4. Vista frontal de EGW-5200 (incluidos los soportes de montaje en pared) 136 ± 2 110.9 ± 2 Ilustración 5. Antena Wi-Fi (dimensiones en mm) Especificaciones...

  • Página 13: Capítulo 3: Diseño Del Sistema

    Diseño del sistema Temas: • I/O del panel frontal • Conectores de I/O internos • Conectores de la antena I/O del panel frontal La EGW-5200 proporciona las siguientes funciones de acceso al panel frontal. Ilustración 6. I/O del panel frontal Tabla 4.

  • Página 14: Botón De Encendido

    Botón de encendido El botón de encendido es un botón de presión sin pestillo con un indicador LED azul. El sistema se enciende cuando se presiona el botón, y se ilumina el LED de encendido. Si el sistema se bloquea, presione el botón durante cinco segundos para apagar el sistema. Indicadores LED Además del LED del botón de encendido, tres LED en el panel frontal indican lo siguiente.

  • Página 15: Conector De I/O Digital

    Tabla 6. Definiciones de clavijas de DisplayPort (continuación) Clavija Señal Clavija Señal CN_DDPx2– CN_DDPx3+ +V3.3_DDPx_PWR_CN Conector de I/O digital EGW-5200 proporciona ocho canales de entrada digital sin aislamiento y ocho canales de circuitos de salida digital sin aislamiento, con especificaciones y circuitos de la siguiente manera. ●...

  • Página 16: Conector Dvi-D

    Ilustración 9. Circuito de entrada digital Ilustración 10. Circuito de salida digital Conector DVI-D EGW-5200 proporciona un conector DVI-D para la conexión a un monitor externo. Ilustración 11. Ubicaciones de las clavijas del conector DVI-D Tabla 8. Definiciones de las clavijas del conector DVI-D Clavija Señal Clavija Señal Clavija Señal...
  • Página 17 Tabla 8. Definiciones de las clavijas del conector DVI-D (continuación) Clavija Señal Clavija Señal Clavija Señal DVIdata 1– DVIdata 0+ Diseño del sistema...

  • Página 18: Conector Vga

    Conector VGA Ilustración 12. Ubicaciones de las clavijas del conector de VGA Tabla 9. Definiciones de clavijas del conector de VGA Clavija Señal G_VGA_R G_VGA_G G_VGA_B CRT_DDAT_CN G_VGA_HSYNC G_VGA_VSYNC CRT_DCLK_CN Puertos USB 2.0 EGW-5200 proporciona tres puertos USB 2.0 compatibles con la conexión USB de tipo A en el panel frontal. Estos puertos tienen una capacidad de alimentación de 500 mA.
  • Página 19 ● Sincronización de hora de precisión IEEE 1588/802.1AS ● Shaper de tráfico de IEEE 802.3Qav (solo i210) ● Moderación de interrupciones, soporte de VLAN, descarga de suma de comprobación de IP (solo i210) ● RSS y MSI-X para reducir la utilización de CPU en sistemas multinúcleo (solo i210) ●...

  • Página 20: Entrada De Alimentación De Cc

    Entrada de alimentación de CC Ilustración 14. Entrada de alimentación de CC Tabla 13. Definiciones de clavijas de entrada de alimentación de CC Clavija Señal V+ (DC_IN) V– (DGND) Consulte Enchufar el conector de alimentación de CC en la página 27 para instalar el conector de alimentación de CC en la entrada de alimentación de CC.

  • Página 21: Conector Del Botón De Encendido Remoto

    Tabla 15. Función de señal de 9 clavijas D-Sub de los puertos COM (continuación) Clavija Señal RS-232 RS-422 RS-485 DSR# RTS# CTS# Conector del botón de encendido remoto Se proporciona un encabezado externo para el botón de encendido remoto, con definiciones de clavijas como se detalla en las siguientes figura y tabla.

  • Página 22: Conectores De I/O Internos

    Conectores de I/O internos Ubicaciones de los conectores de la placa base Ilustración 17. Conectores de la placa principal Diseño del sistema...

  • Página 23: Conector Usb 2.0

    Tabla 17. Leyenda del conector de la placa principal Letra Descripción Ventilador inteligente (expansión futura) SATA Llave de USB 2.0 SATA DDR4 SO-DIMM Ranura PCIe x16 para PEG y SATA Placa para la alimentación reservada de extensiones USIM para M.2 USIM para mini PCIe Mini PCIe Placa para el sensor de I2C...

  • Página 24: Puente De Borrado De Cmos

    Puente de borrado de CMOS Cuando se produce una condición anormal que impide que el dispositivo arranque, el puente puede borrar el contenido del BIOS almacenado en CMOS y restaurar los ajustes predeterminados. Para borrar el CMOS, la clavija corta n.º 1 a la clavija n.º 2 durante un mínimo de tres segundos y, a continuación, quite el puente para volver al modo normal (reemplace por las clavijas n.º...

  • Página 25: Conectores De La Antena

    Conectores de la antena Tabla 19. Conectores de la antena Antena Función Ubicación ANT1 4G principal Panel lateral derecho 5G/LTE TX/RX ANT2 Wi-Fi Panel posterior ANT3 Wi-Fi/Bluetooth Panel posterior ANT4 5G/LTE RX, GNSS Panel posterior ANT5 5G/LTE RX Panel posterior GNSS de 4G ANT6 4G auxiliar...

  • Página 26: Capítulo 4: Introducción

    Introducción AVISO: Antes de configurar el sistema, siga las instrucciones de seguridad incluidas en el documento de información legal, medioambiental, normativa y de seguridad enviado con el sistema. Temas: • Conecte las antenas Wi-Fi • Enchufar el conector de alimentación de CC •...

  • Página 27: Enchufar El Conector De Alimentación De Cc

    Enchufar el conector de alimentación de CC Requisitos previos PRECAUCIÓN: Antes de proporcionar alimentación de CC, asegúrese de que el voltaje y la polaridad proporcionados sean compatibles con la entrada de CC. El voltaje de entrada incorrecto o la polaridad pueden ser responsables de daños en el sistema.

  • Página 28: Encender E Iniciar El Sistema Operativo

    Todos los controladores se cargan previamente y, si es necesario actualizar el controlador, descárguelo desde la página EGW-5200 del sitio de soporte de Dell Technologies, en la pestaña Controladores y descargas. Se deben instalar los controladores siguientes: ● Chipset ● Gráficos ●...

  • Página 29: Instalación Del Módulo De Expansión

    LAN GbE, 2 Canbus, 8 DI/O, 4 G y módulos 5 G. Para obtener información sobre la seguridad y la instalación adecuada, vaya a la página de EGW-5200 del soporte de Dell Technologies y haga clic en la pestaña Documentación. Introducción...

  • Página 30: Apéndice A: Consumo De Energía

    Consumo de energía El consumo de energía de la siguiente manera se basa en datos de laboratorio en los que se aplican 24 V de CC y la corriente se mide por la fuente de alimentación de CC. El consumo de energía (W) se calcula como el producto del voltaje aplicado (V) y la corriente (A). Las plataformas probadas para estos datos tienen interfaces de I/O externas disponibles y están conectadas a dispositivos soportados, como monitores VGA y DVI, teclado/mouse PS2, carga ficticia USB, bucle invertido de COM y bucle invertido de audio, y se instala una unidad de disco duro interna.

  • Página 31: Apéndice B: Configuración Del Bios

    ● El material mostrado puede reflejar solo la versión del BIOS correspondiente a la versión inicial y puede diferir de la de la placa base adquirida. ● Los usuarios pueden descargar la versión del BIOS más reciente desde la página de EGW-5200 del sitio de soporte de Dell Technologies, en la pestaña Controladores y descargas. Temas: •...

  • Página 32: Principal

    Principal Ilustración 27. Pantalla del BIOS: pestaña principal Configuración del BIOS...

  • Página 33: Avanzada

    Avanzada Ilustración 28. Pantalla del BIOS: pestaña Opciones avanzadas Configuración del BIOS...

  • Página 34: Configuración De La Cpu

    Configuración de la CPU Ilustración 29. Configuración de la CPU (parte superior de la pantalla) Configuración del BIOS...
  • Página 35 Ilustración 30. Configuración de la CPU (parte inferior de la pantalla) Tabla 23. Configuración de la CPU Parámetro Ajustes Descripción Hyper-threading Desactivado, Activado Activado para Windows XP y Linux (SO optimizado para la tecnología hyper-threading) y desactivado para otros SO (SO no optimizado para la tecnología hyper-threading).
  • Página 36 Tabla 23. Configuración de la CPU (continuación) Parámetro Ajustes Descripción Estados C Desactivado, Activado Active o desactive la administración de energía de la CPU. Permite que la CPU pase a estados C cuando no se utiliza al 100 %. Estados C mejorados Desactivado, Activado Active/desactive C1E.

  • Página 37: Administración De Energía

    Administración de energía Ilustración 31. Administración de energía Tabla 24. Administración de energía Parámetro Ajustes Descripción Estado después de G3 Encendido, apagado, Último Especifique a qué estado dirigirse cuando se vuelva a aplicar la estado alimentación después de una falla de alimentación (estado G3). Sistema de reactivación de RTC Desactivado, FixedTime, Active o desactive la activación del sistema en el evento de...

  • Página 38: Redirección De Consola En Serie

    Tabla 24. Administración de energía (continuación) Parámetro Ajustes Descripción Activación de LAN I219 Activado, Desactivado Desactive/active la funcionalidad de activación de LAN I219 a bordo. Redirección de consola en serie Ilustración 32. Redirección de consola en serie Tabla 25. Redirección de consola en serie Parámetro Ajustes Descripción...
  • Página 39 Ilustración 33. Redirección de consola COM1 Tabla 26. Redirección de consola COM1 Parámetro Ajustes Descripción Tipo de terminal VT100, VT100+, VT-UTF8, Emulación: ANSI, conjunto de caracteres ASCII extendido. VT100: ANSI conjunto de caracteres ASCII. VT100+: extiende VT100 para admitir color, teclas de función, etc. VT-UTF8: utiliza la codificación UTF8 para asignar caracteres Unicode a uno o más bytes.
  • Página 40 Tabla 26. Redirección de consola COM1 (continuación) Parámetro Ajustes Descripción Control de flujo Ninguno, RTS/CTS de El control de flujo puede evitar la pérdida de datos por el hardware desbordamiento del buffer. Cuando se envían datos, si los búferes receptores están llenos, se puede enviar una señal de detención para detener el flujo de datos.
  • Página 41 Tabla 27. Redirección de consola COM (Pci Bus0, Dev22, Func3) Parámetro Ajustes Descripción Tipo de terminal VT100, VT100+, VT-UTF8, Emulación: ANSI, conjunto de caracteres ASCII extendido. VT100: ANSI conjunto de caracteres ASCII. VT100+: extiende VT100 para admitir color, teclas de función, etc. VT-UTF8: utiliza la codificación UTF8 para asignar caracteres Unicode a uno o más bytes.

  • Página 42: Configuración De Usb

    Configuración de USB Ilustración 35. Configuración de USB Tabla 28. Configuración de USB Parámetro Ajustes Descripción Soporte del controlador de Desactivado, Activado Active/desactive el soporte del controlador de almacenamiento almacenamiento masivo USB masivo USB. Retrasos y tiempos de espera del hardware USB: Tiempo de espera de 1 s, 5 s, 10 s, 20 s El valor de tiempo de espera para transferencias de control, en...

  • Página 43: Configuración De Tpm 2.0

    Configuración de TPM 2.0 Ilustración 36. Configuración de TPM 2.0 Tabla 29. Configuración de TPM 2.0 Parámetro Ajustes Descripción Soporte para el dispositivo de Desactivar, Activar Activa o desactiva el soporte del BIOS para un dispositivo de seguridad seguridad. El sistema operativo no muestra el dispositivo de seguridad.

  • Página 44: Configuración De Amt

    Tabla 29. Configuración de TPM 2.0 (continuación) Parámetro Ajustes Descripción Versión de especificaciones de 1.2, 1.3 Seleccione esta opción para indicar al sistema operativo que admita presencia física las especificaciones de PPI de la versión 1.2 o 1.3. Es posible que algunas pruebas de HCK no admitan 1.3.

  • Página 45: Configuración De Dispositivos A Bordo

    Tabla 30. Configuración de AMT Parámetro Ajustes Descripción Características del BIOS de Desactivado, Activado Cuando se desactivan, las características del BIOS de AMT ya no son compatibles y el usuario ya no puede acceder a la configuración de MEBx. Esta opción no desactiva las características de facilidad de administración en el firmware.

  • Página 46: Monitor De Hardware Nct6106D

    Tabla 31. Configuración de dispositivos a bordo (continuación) Parámetro Ajustes Descripción Control de COM2 RS232, RS422, RS485 Seleccione el modo COM2. RS232, RS422 o RS485. Ajustes del dispositivo COM3 IO=3E8h; IRQ=5; Ajustes del dispositivo COM4 IO=2E8h; IRQ=7; Configuración del puerto LAN LAN n.º...

  • Página 47: Temporizador De Vigilancia Del Bios

    Temporizador de vigilancia del BIOS Ilustración 40. Temporizador de vigilancia del BIOS Tabla 32. Temporizador de vigilancia del BIOS Parámetro Ajustes Descripción Vigilancia de POST del BIOS Desactivado, Modo de Desactivado: desactive el temporizador de vigilancia. segundos, Modo de minutos Modo de segundos: active el temporizador de vigilancia en el modo de segundos.

  • Página 48: Configuración De Nvme

    Configuración de NVMe Ilustración 41. Configuración de NVMe Configuración del BIOS...

  • Página 49: Configuración De La Pila De Red

    Configuración de la pila de red Ilustración 42. Configuración de la pila de red Tabla 33. Configuración de la pila de red Parámetro Ajustes Descripción Pila de red Desactivado, Activado Activa/desactiva la pila de red UEFI. Soporte de PXE de IPv4 Desactivado, Activado Active/desactive el soporte del arranque de PXE de IPv4.

  • Página 50: Chipset

    Tabla 33. Configuración de la pila de red (continuación) Parámetro Ajustes Descripción Tiempo de espera del arranque Tiempo de espera en segundos para presionar la tecla ESC y de PXE anular el arranque de PXE. Utilice las teclas +/- o numéricas para establecer el valor.

  • Página 51: Configuración Del Agente Del Sistema (Sa)

    Configuración del agente del sistema (SA) Ilustración 44. Configuración del agente del sistema Tabla 35. Configuración del agente del sistema Parámetro Ajustes Descripción VT-d Desactivado, Activado Funcionalidad de VT-d. Configuración del BIOS...

  • Página 52: Configuración De La Memoria

    Configuración de la memoria Ilustración 45. Configuración de la memoria Configuración del BIOS...

  • Página 53: Configuración De Gráficos

    Configuración de gráficos Ilustración 46. Configuración de gráficos Tabla 36. Configuración de gráficos Parámetro Ajustes Descripción Gráficos internos Automático, Desactivado, Mantenga IGFX activado según las opciones de configuración. Activado Tamaño de GTT 2 MB, 4 MB, 8 MB Seleccione el tamaño de GTT. Tamaño de apertura 128 MB, 256 MB, 512 MB, Seleccione el tamaño de apertura.

  • Página 54: Configuración De Dmi/Opi

    Configuración de DMI/OPI Ilustración 47. Configuración de DMI/OPI Tabla 37. Configuración de DMI/OPI Parámetro Ajustes Descripción Velocidad de enlace máxima de Automático, 1.ª generación, 2.ª Establezca la velocidad de DMI para 1.ª generación, 2.ª generación generación, 3.ª generación o 3.ª generación. Configuración del BIOS...

  • Página 55: Configuración De Pch-Io

    Configuración de PCH-IO Ilustración 48. Configuración de PCH-IO Configuración del BIOS...

  • Página 56: Configuración De Sata Y Rst

    Configuración de SATA y RST Ilustración 49. Configuración de SATA y RST Tabla 38. Configuración de SATA y RST Parámetro Ajustes Descripción Selección del modo SATA AHCI, Intel RST Premium con Define cómo funcionan las controladoras SATA. aceleración del sistema Intel Optane Velocidad de la controladora de Valor predeterminado, 1.ª...

  • Página 57: Configuración De Seguridad

    Configuración de seguridad Ilustración 50. Configuración de seguridad Configuración del BIOS...

  • Página 58: Configuración De Dispositivos

    Configuración de dispositivos M.2 Ilustración 51. Configuración de dispositivos M.2 Configuración del BIOS...

  • Página 59: Seguridad

    Seguridad Ilustración 52. Pantalla del BIOS: pestaña Seguridad Configuración del BIOS...

  • Página 60: Arranque Seguro

    Arranque seguro Ilustración 53. Arranque seguro Tabla 39. Arranque seguro Parámetro Ajustes Descripción Control de inicio seguro Desactivado, Activado La característica de arranque seguro está activa si el arranque seguro está activado. Modo de arranque seguro Estándar, Personalizado Opciones del modo de arranque seguro. Configuración del BIOS...

  • Página 61: Administración De Claves

    Administración de claves Ilustración 54. Administración de claves Tabla 40. Administración de claves Parámetro Ajustes Descripción Aprovisionamiento de clave de Desactivado, Activado Instale las claves de arranque seguro predeterminadas de fábrica fábrica después de restablecer la plataforma y mientras el sistema está en modo de configuración.

  • Página 62: Configuración De Saneamiento De Medios

    Configuración de saneamiento de medios Ilustración 55. Configuración de saneamiento de medios Tabla 41. Configuración de saneamiento de medios Parámetro Ajustes Descripción Tipo de método Desactivar, Borrar, Depurar Borre el cero de escritura en el HDD o SSD, y depure el patrón aleatorio de escritura invertido y los ceros secuencialmente.

  • Página 63: Arranque

    Arranque Ilustración 56. Pantalla del BIOS: pestaña Arranque Tabla 42. Configuración de arranque Parámetro Ajustes Descripción Tiempo de espera agotado Cantidad de segundos que debe esperar la clave de activación de del símbolo del sistema de configuración. 65535 (0xFFFF) significa en espera indefinida. configuración Estado de Bloq Núm de Encendido, apagado...
  • Página 64 Tabla 42. Configuración de arranque (continuación) Parámetro Ajustes Descripción POST. El controlador EFI está instalado con el sistema operativo EFI. Soporte para USB Desactivado, Inicial completo, Si el ajuste es desactivado, todos los dispositivos USB no están Inicial parcial disponibles hasta después del arranque del sistema operativo. Si el ajuste es Inicial completo, todos los dispositivos USB están disponibles en el sistema operativo y en POST.

  • Página 65: Guardar Y Salir

    Guardar y salir Ilustración 57. Pantalla del BIOS: pestaña Guardar y salir Configuración del BIOS...

  • Página 66: Registros De Eventos

    Registros de eventos Ilustración 58. Pantalla del BIOS: pestaña Registros de eventos Configuración del BIOS...

  • Página 67: Cambiar Los Ajustes De Eventos De Smbios

    Cambiar los ajustes de eventos de Smbios Ilustración 59. Cambiar los ajustes de eventos de Smbios Tabla 43. Cambiar los ajustes del registro de eventos de Smbios Parámetro Ajustes Descripción Activación/desactivación de opciones Registro de eventos de Smbios Desactivado, Activado Cambie este ajuste para activar o desactivar todas las características del registro de eventos de Smbios durante el arranque.

  • Página 68: Ver El Registro De Eventos De Smbios

    Tabla 43. Cambiar los ajustes del registro de eventos de Smbios (continuación) Parámetro Ajustes Descripción MECI Incremento de conteo de eventos múltiples: el número de instancias de un evento duplicado que deben pasar antes de que se actualice el contador de múltiples eventos de la entrada de registro. El valor varía de 1 a 255.

  • Página 69: Apéndice C: Especificaciones De La Conexión Inalámbrica

    Especificaciones de la conexión inalámbrica Temas: • Frecuencias inalámbricas • Sensibilidad de recepción y alimentación de transmisión ejecutadas • Características de 5G • Especificación de la interfaz de la antena Frecuencias inalámbricas Tabla 44. Bandas de frecuencia de LTE Banda Frecuencia (Tx) Frecuencia (Rx) 1920-1980 MHz...
  • Página 70 Tabla 45. Soporte del ancho de banda de LTE Banda 1,4 MHz 3 MHz 5 MHz 10 MHz 15 MHz 20 MHz ✘ ✘ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔...

  • Página 71: Sensibilidad De Recepción Y Alimentación De Transmisión Ejecutadas

    Sensibilidad de recepción y alimentación de transmisión ejecutadas NOTA: Los valores de las siguientes tablas son preliminares y están pendientes de coincidencia/prueba de transceptor. Tabla 47. Sensibilidad de Rx (recepción) ejecutada: bandas LTE Bandas LTE Sensibilidad de recepción ejecutada (dBm) Primaria (típica) Secundaria SIMO (típica)

  • Página 72: Características De 5G

    Tabla 48. Sensibilidad de Rx (recepción) ejecutada: bandas UMTS Bandas UMTS Sensibilidad de recepción ejecutada (dBm) Primaria (típica) Secundaria (típica) Primaria/secundaria (peor caso) 0,1 % BER 12,2 kbps –110,6 –110,5 –106,7 –111,2 –110,4 –104,7 –110,1 –110,6 –106,7 –111,4 –113,5 –104,7 –111,2 –113,5 –106,7...

  • Página 73: Especificación De La Interfaz De La Antena

    Tabla 50. Características de 5G (continuación) Característica Implementación MIMO de 4 x 4 n.º 1, n.º 2, n.º 3, n.º 7, n.º 66, n.º 38, n.º 41, n.º 77, n.º 78, n.º 79 n.º 1, n.º 3, n.º 5, n.º 28, n.º 66, n.º 71 Categoría 3 GPP, rel.
  • Página 74 Tabla 51. LTE/5G NR de interfaz de antena de RF (continuación) Condiciones PRX MIMO DRX MIMO Unidad LTE 800 banda 19 23,3 –99,5 –101 LTE 800 banda 20 23,9 –99,5 –100,5 LTE 1900 banda 25 23,7 –97 –96,5 –97,5 –97 LTE 800 banda 26 23,8 –99,5...

  • Página 75: Apéndice D: Instrucciones De Seguridad Importantes

    Instrucciones de seguridad importantes Para la seguridad del usuario, lea y siga todas las instrucciones, advertencias, precauciones y notas marcadas en este documento, en el documento de información legal, medioambiental, normativa y de seguridad que se envía con el dispositivo, y en el dispositivo asociado antes de manipular u operar el dispositivo, para evitar lesiones o daños.

  • Página 76: Apéndice E: Cumplimiento

    La información que se proporciona a continuación se mostrará en los dispositivos que se describen en este documento en conformidad con los requisitos de la Norma Oficial Mexicana (NOM): Importador: Dell México S.A. de C.V. AV Paseo de la Reforma No 2620 Piso 11 Col. Lomas Altas México DF CP 11950...

  • Página 77: Cumplimiento De La Agencia

    Cumplimiento de la agencia Dell EMC Edge Gateway 5200 cumple con los siguientes requisitos de seguridad y agencia: Declaración de la Comisión Federal de Comunicaciones de EE. UU. PRECAUCIÓN: El uso de amplificadores de señal externos en línea con las antenas transceptoras está totalmente prohibido.

  • Página 78: Unión Europea

    (TI) que reciclen sus equipos de manera responsable cuando ya no sean necesarios. Dell EMC ofrece una variedad de programas y servicios de devolución de productos en varios países para ayudar a los propietarios de equipos a reciclar sus productos de TI.
  • Página 79 Los productos de Dell EMC, que se encuentran dentro del ámbito de la WEEE, están etiquetados con el símbolo de basurero con ruedas tachado, como se muestra arriba, según sea necesario en la WEEE. Para obtener información sobre las ofertas de reciclaje de productos de Dell EMC, consulte las instrucciones de reciclaje de la WEEE en el soporte.
