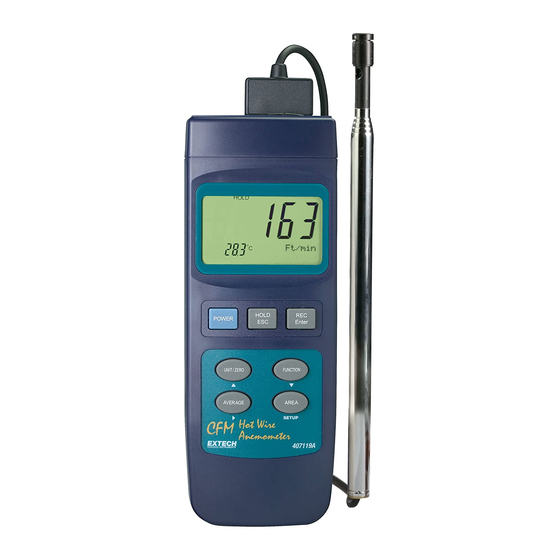

- Página 1 Manual del operador Termo Anemómetro PCM de alambre caliente para servicio pesado Modelo 407119A 73.2 F Ft/min HOLD REC. POWER Enter FUNCTION UNIT / ZERO AVERAGE AREA SETUP Hot Wire Anemometer 407119A Modelo 407119A Versión 5.0 10/2005...
-
Página 2: Introducción
Introducción Agradecemos su compra del Termo Anemómetro 407119A de Extech. El modelo 407119A mide velocidad, volumen y temperatura del aire. Usa una sonda telescópica tipo antena que facilita el acceso a parrillas y difusores. El uso cuidadoso de este medidor le proveerá muchos años de servicio confiable. A continuación se presentan las características del Modelo 407119A. -
Página 3: Especificaciones Generales
0.01 a 100 00.01 a 322.91ft 2 minuto) ft 3 /min Temperatura del aire Escala Resolución Precisión 32 a 122 o F 0.1 o F/C ±1.5 o F (0.8 o C) (0 a 50 o C) Modelo 407119A Versión 5.0 10/2005... -
Página 4: Descripción Del Medidor
Botón ÁREA y SET Soporte inclinado Tapa del compartimiento de la batería Montaje en trípode Potenciómetro de ajuste de contraste de la LCD Conmutador para restablecer sistema Salida terminal RS-232 Adaptador de tensión DC9V 15 14 13 12 Modelo 407119A Versión 5.0 10/2005... -
Página 5: Operación
Sensor de temperatura Cubierta del sensor en posición medir (abajo) Posición medir Posición cero ¡Advertencia! No toque los termistores de velocidad del aire o temperatura dentro de la cabeza del sensor al mover la tapa. Modelo 407119A Versión 5.0 10/2005... - Página 6 PCM ó MCM. Si el PCM o CMM lectura excede de 99999, utilice el multiplicador exhibido X10 para calcular la lectura. Para apagar el medidor, presione y sostenga el botón POWER hasta que se apague el medidor. Modelo 407119A Versión 5.0 10/2005...
- Página 7 (hasta que vuelva a encender el medidor), presione el botón REC y entre en modo REGISTRO. Alternamente, consulte la sección de programación avanzada (en este manual) para las instrucciones sobre cómo desactivarla a largo plazo. Modelo 407119A Versión 5.0 10/2005...
-
Página 8: Modo De Programación Avanzado
1. Cambie de posición el candado de la sonda de ON a OFF y de regreso a ON. Encienda el medidor. 2. Al encender el medidor, presione el conmutador RESET (compartimiento lateral) con la punta de un clip para papel. Modelo 407119A Versión 5.0 10/2005... -
Página 9: Conexión Para Pc
1 = dígitos LCD superior ; 2 = dígitos LCD inferior Siempre ‘4’ Palabra inicial ‘02’ Configuración RS-232 Velocidad de transferencia de baudios: 9600 Paridad: No paridad Bits de datos = 8 Bits de paro = 1 Modelo 407119A Versión 5.0 10/2005... -
Página 10: Reemplazo De La Batería
Para la última versión de esta Guía del usuario, actualizaciones de software y otra información al día de este producto, visite nuestra página en Internet: www.extech.com Extech Instruments Corporation, 285 Bear Hill Rd., Waltham, MA 02451 Copyright © 2005 Extech Instruments Corporation Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio. -
Página 11: Ecuaciones Y Conversiones Útiles
Tabla de de conversión de unidades de medida ft/min nudos km/h 1 m/s 196.87 1.944 2.24 0.01138 1 ft/min 0.00508 0.00987 0.01829 1 nudo 0.5144 101.27 1.8519 1.1523 1 km/h 0.2778 54.69 0.54 0.6222 1 MPH 0.4464 87.89 0.8679 1.6071 Modelo 407119A Versión 5.0 10/2005...
