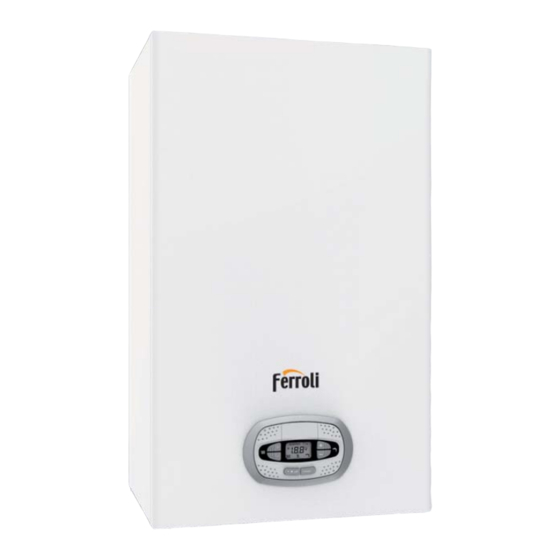

BLUEHELIX TECH RRT 34 C
ISTRUZIONE PER L'USO L'INSTALLAZIONE E LA MANUTENZIONE
IT
INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO
ES
RO
INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE
EN

Publicidad

Tabla de contenido
loading

Manuales relacionados para Ferroli BLUEHELIX TECH RRT 34 C

Resumen de contenidos para Ferroli BLUEHELIX TECH RRT 34 C

  • Página 1 BLUEHELIX TECH RRT 34 C ISTRUZIONE PER L’USO L’INSTALLAZIONE E LA MANUTENZIONE INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO INSTRUCTIONS FOR USE, INSTALLATION AND MAINTENANCE...
  • Página 2 BLUEHELIX TECH RRT 34 C • Le rogamos leer atentamente las advertencias conteni- • Para garantizar el buen funcionamiento del aparato es das en este manual de instrucciones, ya que proporcio- necesario que el mantenimiento periódico sea realiza- nan información importante sobre la instalación, el uso do por personal cualificado.

  • Página 3: Tabla De Contenido

    BLUEHELIX TECH RRT 34 C 1 Instrucciones de uso ......................54 1.1 Presentación ............................54 1.2 Panel de mando ........................... 54 1.3 Conexión a la red eléctrica, encendido y apagado ................55 1.4 Regulaciones............................56 2 Instalación del aparato ......................60 2.1 Disposiciones generales ........................

  • Página 4: Instrucciones De Uso

    1.1 Presentación Estimado cliente: BLUEHELIX TECH RRT 34 C es un generador térmico dotado de intercambiador de acero inoxidable con produc- ción de agua caliente sanitaria integrada, de alto rendimiento y bajas emisiones, con sistema de premezcla y con- densación, alimentado con gas natural o GLP y equipado con un sistema de control con microprocesador.

  • Página 5: Modo Comfort

    BLUEHELIX TECH RRT 34 C Modo Comfort La necesidad de restablecer la temperatura interior de la caldera (modo Comfort) se señala con el parpadeo del sím- bolo respectivo. La pantalla ( 12 - fig. 1) muestra la temperatura actual del agua contenida en la caldera.

  • Página 6: Regulaciones

    BLUEHELIX TECH RRT 34 C Cuando la caldera se apaga, la tarjeta electrónica per- manece conectada. Se desactivan la producción de agua sanitaria y la calefacción. El sistema antihielo permanece operativo. Para reactivar la caldera, pulse nuevamente la tecla invierno/verano/off ( 7 - fig. 1).
  • Página 7 BLUEHELIX TECH RRT 34 C Regulación de la temperatura del agua sanitaria Utilice las teclas del agua sanitaria ( 1 y 2 - fig. 1) para regular la temperatura desde un mínimo de 40 °C has- ta un máximo de 55 °C.

  • Página 8: Regulaciones Con El Cronomando Remoto

    BLUEHELIX TECH RRT 34 C Pulsando otra vez la tecla Reset ( 6 - fig. 1) durante 5 segundos, se sale del menú "Temperatura adaptable". Si la temperatura ambiente es inferior al valor deseado, se aconseja seleccionar una curva de orden superior, y vice- versa.

  • Página 9: Regulación De La Presión Del Agua En La Instalación

    BLUEHELIX TECH RRT 34 C Regulación de la presión del agua en la instalación La presión de carga con la instalación fría, leída en el Para evitar que la caldera se bloquee, se recomienda higrómetro de la caldera ( 2 - fig. 16), debe ser de controlar periódicamente la presión en el manómetro...

  • Página 10: Instalación Del Aparato

    BLUEHELIX TECH RRT 34 C 2. Instalación del aparato 2.1 Disposiciones generales LA CALDERA TIENE QUE SER INSTALADA ÚNICAMENTE POR PERSONAL ESPECIALIZADO Y DEBIDAMENTE CUALIFICADO, RESPETANDO TODAS LAS INSTRUCCIONES DEL PRESENTE MANUAL TÉCNICO, LAS LEYES NACIONALES Y LOCALES ASÍ COMO LAS REGLAS DE LA TÉCNICA.

  • Página 11: Sistema Antihielo, Líquidos Anticongelantes, Aditivos E Inhibidores

    Características del agua de la instalación Las calderas BLUEHELIX TECH RRT 34 C son idóneas para el montaje en sistemas de calefacción con baja entrada de oxígeno (ver sistemas "caso I" norma UNE-EN 14868). En los sistemas con introducción de oxí- geno continua (instalaciones de suelo sin tubos antidifusión o con vaso abierto) o intermitente (menos del...

  • Página 12: Conexión Del Gas

    BLUEHELIX TECH RRT 34 C 2.4 Conexión del gas Antes de hacer la conexión, controle que el aparato esté preparado para funcionar con el tipo de com- bustible disponible. Conecte el gas al empalme correspondiente (fig. 56) según la normativa vigente, con un tubo metálico rígido o con un tubo flexible de pared continua de acero inoxidable, interponiendo una llave de corte...

  • Página 13: Acceso A La Caja De Conexiones Y Al Fusible

    BLUEHELIX TECH RRT 34 C Acceso a la caja de conexiones y al fusible Tras quitar el panel frontal ( *** 'Apertura del panel frontal' on page 82 ***), es posible acceder a la regleta de conexión (M) y al fusible (F) según las indicaciones siguientes (fig. 19 e fig. 20). Los bornes indicados en la fig. 20 deben tener contactos secos (no 230V).

  • Página 14: Conductos De Humos

    BLUEHELIX TECH RRT 34 C 2.6 Conductos de humos EL LOCAL DONDE SE INSTALE LA CALDERA DEBE CUMPLIR LOS REQUISITOS DE VENTILACIÓN FUNDAMENTALES. EN CASO CONTRARIO, EXISTE PELIGRO DE ASFIXIA O INTOXICACIÓN. LEA LAS INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO ANTES DE INSTALAR EL APARATO.

  • Página 15: Conexión Con Tubos Separados

    BLUEHELIX TECH RRT 34 C Conexión con tubos separados fig. 23- Ejemplos de conexión con tubos separados ( = aire / = humos) Tabla. 4 - Tipo Tipo Descripción Aspiración y evacuación horizontales en pared. Los terminales de entrada y salida deben ser concéntricos o estar lo suficiente- mente cerca (distancia máxima 50 cm) para que estén expuestos a condiciones de viento similares.
  • Página 16 BLUEHELIX TECH RRT 34 C Tabla. 6- Accesorios Pérdidas en m Entrada de Salida de humos aire Vertical Horizontal TUBO 1 m M/H 1KWMA83W CODO 45° M/H 1KWMA65W 90° M/H 1KWMA01W MANGUITO con toma para prueba 1KWMA70W Ø 80 TERMINAL aire de pared...

  • Página 17: Uso Del Tubo Flexible Ø 50 Y Ø 60 (Solo Para Entubamiento)

    BLUEHELIX TECH RRT 34 C Uso del tubo flexible Ø 50 y Ø 60 (solo para entubamiento) En el gráfico se incluyen los accesorios iniciales cód. 041087X0 para Ø 50 y cód. 041050X0 para Ø 60. Se pueden utilizar, como máximo, 4 m de chimenea Ø 80 mm entre la caldera y el paso al diámetro reducido (Ø 50 o Ø 60), y como máximo 4 m de chimenea Ø...
  • Página 18 Evacuación por un terminal vertical y aspiración de chimenea existente. Si se desea conectar la caldera BLUEHELIX TECH RRT 34 C a una chimenea colectiva o individual de tiro natural, la chimenea debe estar expresamente diseñada por un técnico autorizado de acuerdo con las normas vigentes, y ser ade- cuada para aparatos de cámara estanca dotados de ventilador.

  • Página 19: Conexión De La Descarga De Condensado

    BLUEHELIX TECH RRT 34 C 2.7 Conexión de la descarga de condensado ADVERTENCIAS La caldera está dotada de un condensador interno para descargar el condensado. Instalar el tubo flexible “B” encas- trándolo a presión. Antes de la puesta en servicio, llene el sifón con 0,5 l de agua y conecte el tubo flexible al desagüe.

  • Página 20: Servicio Y Mantenimiento

    BLUEHELIX TECH RRT 34 C 3. Servicio y mantenimiento TODAS LAS REGULACIONES DESCRITAS EN ESTE CAPÍTULO DEBEN SER REALIZADAS SOLO POR PERSONAL AUTORIZADO. 3.1 Regulaciones Cambio de gas El aparato puede funcionar con gases de la 2 familia, según lo indicado en el embalaje y en la placa de datos técnicos.

  • Página 21: Control De Los Valores De Combustión

    BLUEHELIX TECH RRT 34 C Tabla. 8- Posición del regulador y ajuste del parámetro Familia del gas Tipo de gas Posición regulador Ajuste parámetro G20 - G25 - G27 - G25.1 - G25.3 G230 G30 - G31 fig. 30 fig. 29 Control de los valores de combustión...
  • Página 22 BLUEHELIX TECH RRT 34 C Calibración 100 % IMPORTANTE: DURANTE LA CALIBRACIÓN AUTOMÁTICA Y EL CONTROL DEL CO , LA CALDERA DEBE TE- NER LA CUBIERTA FRONTAL CERRADA Y LOS CONDUCTOS DE ENTRADA DE AIRE / SALIDA DE HUMOS TO- TALMENTE ENSAMBLADOS.

  • Página 23: Activación Del Modo Test

    BLUEHELIX TECH RRT 34 C Activación del modo TEST Efectúe una demanda de calefacción o de ACS. Pulse al mismo tiempo las teclas de la calefacción ( 3 y 4 - fig. 1) durante 5 segundos para activar el modo TEST. La caldera se enciende con la potencia de calefacción máxima programada como se ilustra en el apartado siguiente.

  • Página 24: Menú Service

    BLUEHELIX TECH RRT 34 C Menú Service EL ACCESO AL MENÚ SERVICE Y LA MODIFICACIÓN DE LOS PARÁMETROS DEBEN SER EFECTUADOS SOLO POR PERSONAL AUTORIZADO. Para entrar en el Menú Service de la tarjeta, pulse la tecla Reset durante 10 segundos.
  • Página 25 BLUEHELIX TECH RRT 34 C Índice Descripción Rango Predeterminado 0 - 24 horas (tiempo para desactivación tem- Horas sin extracción de ACS (b01 = 1) 24 horas poral del confort sin extracción) 0 - 24 horas (tiempo para desactivación tem- No influye en la regulación (b01 = 2)
  • Página 26 BLUEHELIX TECH RRT 34 C Índice Descripción Rango Predeterminado El valor se puede variar de 0 a 10 pulsando la Restablecer valores de fábrica tecla "ACS +". Confirme con la tecla "Calefac- ción +". Rampa de calefacción 1-20 °C/min 4 °C/min Temperatura mínima consigna virtual (b01 = 1)
  • Página 27 BLUEHELIX TECH RRT 34 C Índice Descripción Rango Predeterminado Postcirculación bomba ACS (b01 = 1) 0-255 s Postcirculación bomba ACS (b01 = 2) 0-255 s 30 s Postcirculación bomba ACS (b01 = 3) 0-255 s 30 s Postcirculación bomba ACS (b01 = 4)

  • Página 28: "Sc" - Menú Parámetros De Control De La Combustión

    BLUEHELIX TECH RRT 34 C "Sc" - Menú Parámetros de control de la combustión EL ACCESO AL MENÚ "Sc" Y LA MODIFICACIÓN DE LOS PARÁMETROS RESPECTIVOS DEBEN SER EFEC- TUADOS SOLO POR PERSONAL AUTORIZADO. Pulsando las teclas de la calefacción es posible recorrer la lista de parámetros en orden creciente o decreciente. Para ver o modificar el valor de un parámetro, presione las teclas del agua sanitaria.
  • Página 29 BLUEHELIX TECH RRT 34 C Procedimiento para modificar el parámetro SC12: • Ponga la caldera en modo Calefacción o ACS y pulse la tecla Reset (6, fig. 1) durante 10 segundos. • La pantalla muestra 100 y el código "Co" parpadeante; pulse la tecla "Calefacción +" (4, fig. 1) hasta que se lea el valor 120.
  • Página 30 BLUEHELIX TECH RRT 34 C "In" - Menú Información Contiene doce informaciones. Pulsando las teclas de la calefacción se puede recorrer la lista de informaciones en orden creciente o decreciente. Para ver el valor, pulse las teclas del agua sanitaria.

  • Página 31: Puesta En Servicio

    BLUEHELIX TECH RRT 34 C 3.2 Puesta en servicio Antes de encender la caldera • Controle la estanqueidad del sistema de gas. • Controle la correcta precarga del vaso de expansión • Llenar la instalación hidráulica y comprobar que no haya aire ni en la caldera ni en el circuito •...

  • Página 32: Mantenimiento

    BLUEHELIX TECH RRT 34 C 3.3 Mantenimiento ADVERTENCIAS TODAS LAS OPERACIONES DE MANTENIMIENTO Y SUSTITUCIÓN DEBEN SER REALIZADAS POR UN TÉCNICO AUTORIZADO. Antes de efectuar cualquier operación en el interior de la caldera, desconecte la alimentación eléctrica y cierre la llave de paso del gas. De lo contrario, puede existir peligro de explosión, choque eléctrico, asfixia o intoxicación.

  • Página 33: Control Periódico

    BLUEHELIX TECH RRT 34 C Control periódico Para que el aparato funcione correctamente a lo largo del tiempo, es necesario que un técnico autorizado efectúe una revisión anual, comprobando que: • Los dispositivos de mando y seguridad (válvula de gas, caudalímetro, termostatos, etc.) funcionen correctamente.

  • Página 34: Intercambiador De Placas

    BLUEHELIX TECH RRT 34 C Intercambiador de placas Antes iniciar las siguientes operaciones, se recomienda aplicar las medidas de protección necesarias para aislar el ambiente interior y la caja eléctrica de la caldera contra las posibles pérdidas de agua. fig. 36- Sustitución/mantenimiento del intercambiador de placas •...

  • Página 35: Sustitución Del Intercambiador Principal

    BLUEHELIX TECH RRT 34 C Sustitución del intercambiador principal Antes iniciar las siguientes operaciones, se recomienda aplicar las medidas de protección necesarias para aislar el ambiente interior y la caja eléctrica de la caldera contra las posibles pérdidas de agua.

  • Página 36: Desmontaje Del Quemador Y Limpieza Del Intercambiador

    BLUEHELIX TECH RRT 34 C Desmontaje del quemador y limpieza del intercambiador 3.5 mm fig. 41 • Desconecte la alimentación eléctrica y cierre la llave de paso del gas anterior a la válvula. • Desenrosque los cinco tornillos que fijan la tapa del intercambiador.

  • Página 37: Sustitución Del Aislante Del Intercambiador

    BLUEHELIX TECH RRT 34 C Sustitución del aislante del intercambiador • Desconecte la alimentación eléctrica y cierre la llave de paso del gas anterior a la válvula. • Quite la tapa del intercambiador y el quemador (fig. 41). • Extraiga el electrodo "1".

  • Página 38: Sustitución De La Tarjeta Electrónica

    BLUEHELIX TECH RRT 34 C Sustitución de la tarjeta electrónica fig. 43 • Desconecte la alimentación eléctrica y cierre la llave de paso del gas anterior a la válvula. • Gire el panel de mandos y levante la tapa mediante las aletas “2”.

  • Página 39: Extracción De La Válvula Desviadora

    BLUEHELIX TECH RRT 34 C Extracción de la válvula desviadora Antes iniciar las siguientes operaciones, se recomienda aplicar las medidas de protección necesarias para aislar el ambiente interior y la caja eléctrica de la caldera contra las posibles pérdidas de agua.

  • Página 40: Limpieza O Sustitución Del Caudalímetro

    BLUEHELIX TECH RRT 34 C Limpieza o sustitución del caudalímetro Antes iniciar las siguientes operaciones, se recomienda aplicar las medidas de protección necesarias para aislar el ambiente interior y la caja eléctrica de la caldera contra las posibles pérdidas de agua.

  • Página 41: Solución De Problemas

    BLUEHELIX TECH RRT 34 C Limpieza filtro entrada agua • Desconecte la alimentación eléctrica y cierre la llave de paso del gas anterior a la válvula. • Aísle la caldera, cerrando las válvulas de paso de agua sanitaria y de calefacción.

  • Página 42: Tabla De Anomalías

    BLUEHELIX TECH RRT 34 C Tabla de anomalías Tabla. 9- Lista de anomalías Código anomalía Anomalía Causa posible Solución Controlar que el gas llegue correctamente a No hay gas la caldera y que no haya aire en los tubos Controlar que el electrodo esté bien ubicado Anomalía del electrodo de detec-...
  • Página 43 BLUEHELIX TECH RRT 34 C Código anomalía Anomalía Causa posible Solución Tensión de alimentación inferior a Problemas en la red eléctrica Controlar la instalación eléctrica 170 V Presión demasiado baja Cargar la instalación Presión incorrecta del agua de la Presostato del agua desconectado o instalación...

  • Página 44: Características Y Datos Técnicos

    BLUEHELIX TECH RRT 34 C 4. Características y datos técnicos 4.1 Dimensiones y conexiones fig. 53- Vista frontal fig. 54- Vista lateral fig. 56- Vista inferior fig. 55- Vista superior Entrada de gas - Ø 3/4" Salida de ACS - Ø 1/2"...
  • Página 45 BLUEHELIX TECH RRT 34 C Plantilla metálica (cód. 046049X0) y taladrado de la pared Ø3/4” Ø1/2” Ø1/2” Ø1/2” Ø3/4” Ø3/4” Ø1/2” Ø1/2” Ø1/2” Ø3/4” fig. 57 fig. 58 cod. 3541N270 - Rev. 05 - 05/2018...

  • Página 46: Vista General

    BLUEHELIX TECH RRT 34 C 4.2 Vista general Válvula de seguridad Ventilador Circulador de calefacción Sensor temperatura calefacción Purgador de aire automático Sonda de temperatura AS Válvula del gas Vaso de expansión Electrodo de encendido/ionización Válvula desviadora Presostato del agua Caudalímetro...

  • Página 47: Tabla De Datos Técnicos

    BLUEHELIX TECH RRT 34 C 4.4 Tabla de datos técnicos Tabla. 10- Tabla de datos técnicos Dato Unidad BLUEHELIX TECH RRT 34 C CÓDIGOS DE IDENTIFICACIÓN DE LOS PRODUCTOS 0T3B3AWA PAÍSES DE DESTINO IT - ES - RO CATEGORÍA DE GAS II2HM3+ (IT) - II2H3+ (ES) - II2H3B/P (RO) Capacidad térmica máxima calefacción...
  • Página 48 BLUEHELIX TECH RRT 34 C cod. 3541N270 - Rev. 05 - 05/2018...

  • Página 49: Diagramas

    BLUEHELIX TECH RRT 34 C 4.5 Diagramas Carga hidrostática residual disponible en la instalación BLUEHELIX TECH RRT 34 C H [m H 1000 1200 1400 fig. 61- Carga hidrostática residual disponible en la instalación 4.6 Esquema eléctrico Ventilador Bomba de circulación calefacción Sensor temperatura calefacción...
  • Página 50 BLUEHELIX TECH RRT 34 C X08-10 X08-11 X01-1 X01-2 X07-1 X07-2 X04-5 X04-7 X04-2 X04-6 X08-14 X08-12 X08-13 X08-8 X08-9 X05-1 X05-2 X05-3 X05-4 X01-4 X01-7 X01-6 terminal block X01-5 X01-3 FUSE X08-6 X08-7 X08-4 X08-5 X08-1 X08-2 fig. 62- Esquema eléctrico Atención: Antes de conectar el termostato de ambiente o el cronomando remoto, quite el puente de la...

  • Página 51: Certi Cado De Garantía

    Certi cado de garantía Polígono Industrial de Villayuda Rellene el cupón incluido Apartado de Correos 267 - 09007 Burgos Tel. 947 48 32 50 Fax 947 48 56 72 e.mail: ferroli@ferroli.es http//www.ferroli.es Dirección Comercial: Dirección Comercial: Avda. Italia, 2 28820 Coslada (Madrid) Tel.
  • Página 52 Fabbricato in Italia - Fabricado en Italia - Made in Italy...
