Manual del Operador
DATOS DE IDENTIFICACIÓN DEL FABRICANTE
KOLVER S.r.l.
Via Marco Corner, 19/21
36016 THIENE (VI) ITALIA
TEL +39 0445 371068
www.kolver.it
DATOS DEL DISTRIBUIDOR EN ESPAÑA
APLICACIONES DE ENSAMBLAJE, S.L.
Pol. Ind. Cadesbank, Llobregat, 42
08291 – Ripollet - BARCELONA
TEL +34 933097482
www.aensa.es
DATOS IDENTIFICACIÓN DEL PRODUCTO

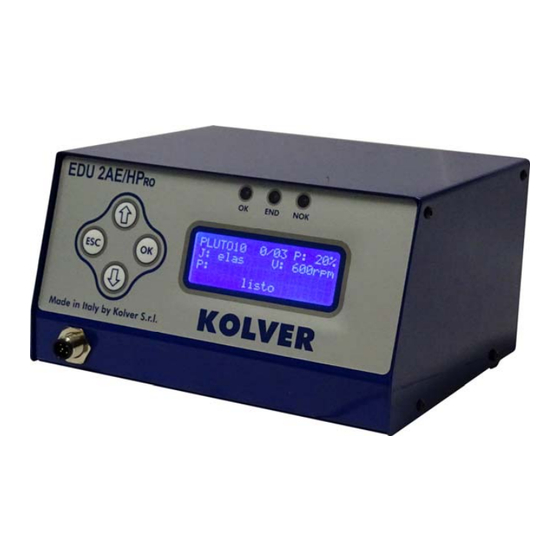

CONTROL – EDU2AE/HPro
Publicidad
Tabla de contenido
Manuales relacionados para Kolver EDU2AE/HPro
Resumen de contenidos para Kolver EDU2AE/HPro
- Página 1 Via Marco Corner, 19/21 36016 THIENE (VI) ITALIA TEL +39 0445 371068 www.kolver.it DATOS DEL DISTRIBUIDOR EN ESPAÑA APLICACIONES DE ENSAMBLAJE, S.L. Pol. Ind. Cadesbank, Llobregat, 42 08291 – Ripollet - BARCELONA TEL +34 933097482 www.aensa.es DATOS IDENTIFICACIÓN DEL PRODUCTO CONTROL – EDU2AE/HPro...
-
Página 2: Datos Técnicos Del Producto
Dimensiones: 195 x 170 x 110 mm. Peso: 2.3 Kg. KOLVER S.r.l. VIA MARCO CORNER, 19/21 36016 THIENE (VI) ITALIA KOLVER S.r.l. Declara que el equipo aquí descrito: CONTROLADOR EDU2AE/TOP (Versión 2.00) (Rango de par: 0,2 ÷ 50 Nm.) Está conforme a las siguientes normativas: 2006/42/CE, LVD 2014/35/UE, EMCD 2014/30/UE, EN 60745-1, EN 60204-1, EN 61000-6-2, EN 61000-6-3. -
Página 3: Instrucciones De Seguridad
Cuando utilicen una herramienta eléctrica en el exterior, utilicen un prolongador para exterior que lleve el marcaje "W-A" o "W". Dichos cables están previstos para ser utilizados en el exterior y permiten reducir el riesgo de cruce eléctrico. Manual EDU2AE/Hpro Pag.3... - Página 4 Desconecten el enchufe de la herramienta de la red antes de efectuar los reglajes, cambiar accesorios o recoger la herramienta. Las presentes medidas preventivas de seguridad reducen el riesgo de arranque accidental de la herramienta. Manual EDU2AE/Hpro Pag.4...
- Página 5 Las unidades de control EDU2AE/HPro puede ser utilizada con cualquier atornillador KOLVER de la serie MITO y PLUTO: MITO15, PLUTO3, PLUTO6, PLUTO10, PLUTO15, PLUTO20, PLUTO35, PLUTO50, PLUTOFR, PLUTO5FR y PLUTO7FR.
-
Página 6: Modelos De Atornillador
Modelos de atornillador Las unidades de control EDU2AE/HPro se pueden utilizar con los siguientes atornilladores: VELOCIDAD (r.p.m.) MODELO (Nm) Mín. Máx. MITO15 0,2 - 1,5 PLUTO3 0,5 - 3,0 1300 PLUTO6 0,7 - 6,0 PLUTO10 1,5 -10,0 PLUTO15 2,0 - 15,0... - Página 7 Para resetear el programa o la secuencia o el ciclo que se está ejecutando mantener presionado el pulsador RESET durante 1 segundo. Es posible visualizar los otros parámetros ajustados sin necesidad de modificarlos manteniendo presionado el pulsador durante dos segundos. Manual EDU2AE/Hpro Pag.7...
-
Página 8: Indicaciones Luminosas Panel Frontal
Es importante seleccionar el modelo correcto que va a utilizar ya que muchos parámetros con respecto al software de motor son específicos para cada modelo. Manual EDU2AE/Hpro Pag.8... - Página 9 Nota: El par alcanzado durante la fase rápida no activará la señal de par en la barra de estado de la pantalla principal, se visualizará: "error fase rápida” seguido simultáneamente por un doble bip y encendido del led rojo de error. Manual EDU2AE/Hpro Pag.9...
- Página 10 2 0 . 0 s 1 0 ) D e s a p r . a u t : o f f 1 1 ) P a r d e s a p r : M A X Manual EDU2AE/Hpro Pag.10...
- Página 11 : o f f 12) V desapr: Velocidad de desapriete. Permite la regulación de la velocidad en desapriete (velocidad máx. del manual) a la velocidad mín. específica de cada atornillador (Ver tabla con características técnicas). Manual EDU2AE/Hpro Pag.11...
- Página 12 En este caso este parámetro puede ser modificado mediante la compensación de – 0,2 Nm. y los dos valores se igualan. Si este dato fuese menor 0,3 Nm. intervenir compensando con + 0,3 Nm. y así sucesivamente. Manual EDU2AE/Hpro Pag.12...
- Página 13 RESET automático (Ver punto 18) si está en ON, Fin de ciclo, desaparecerá automáticamente al siguiente ajuste o a la entrada en el menú. En caso contrario, presionar OK al final del ciclo. Nota: Cada vez que se entra en el menú, el contador se resetea. Manual EDU2AE/Hpro Pag.13...
-
Página 14: Menú De Opciones
Si OFF, cada vez que concluye el ciclo, la unidad de control se resetea automáticamente. 8) Pres ESC: Si ON, es necesario pulsar ESC, al final de cada apriete. Si OFF, cada vez que concluye el ciclo, la unidad de control se resetea automáticamente. Manual EDU2AE/Hpro Pag.14... -
Página 15: Calibración Del Par
Seleccione CALIBRACION ON o OFF y pulse OK para confirmar o ESC para salir. Si se selecciona OFF se detendrá la calibración y no mostrará el valor del par. Si elige ON y seguir a la siguiente pantalla (Ver pantalla siguiente). Manual EDU2AE/Hpro Pag.15... - Página 16 - - - - - - - S t e p - 2 - - - - - - - I n t r o d u c i r p o r c e n t a j e : 2 2 % Manual EDU2AE/Hpro Pag.16...
-
Página 17: Interpretación De Las Señales Acústicas
CONEXIONES I/O A continuación se encuentra una descripción de las conexiones existentes en el panel trasero de la Unidad. Manual EDU2AE/Hpro Pag.17... - Página 18 Es el pin común para todas las entradas. La función deseada se activa con un contacto entre este pin y uno de las otras entradas (pin 2, 3, 4, 5). Este pin se conecta sea a 0VDC que a masa. Manual EDU2AE/Hpro Pag.18...
- Página 19 Para reactivar las señales, es necesario desconectar la unidad por lo menos 5- 6 segundos, verificar las conexiones y las cargas conectadas a las salidas y en el panel de control. Manual EDU2AE/Hpro Pag.19...
-
Página 20: Señalación Errores En La Pantalla
SOLUCIÓN En la pantalla principal apenas después de iniciar la unidad aparece “Waiting Contactar con el centro de asistencia KOLVER. connection ” y no pasa a “System ready ”. En la barra de estado aparece: “Error Efectuar un nuevo atornillado. En caso de que el error control par ”... -
Página 21: Adquisición De Datos Para Edu2Ae/Hpro
Nota: Si la opciones “OK/ESC” están desactivadas, los errores se resetearán al ciclo siguiente, en caso contrario pulsar ESC. Si el problema persiste consultar un centro de asistencia KOLVER. ADQUISICIÓN DE DATOS PARA EDU2AE/HPro La unidad está equipada con conector puerto serie de 9 pins hembra (CN3). - Página 22 En la pestaña Port: Baud: Seleccionar velocidad de trasmisión 9600. Port: Seleccionar el número de puerto serie utilizado. Data bits: 8 Stop bits: 1 Manual EDU2AE/Hpro Pag.22...
- Página 23 SCREW: Contador de tornillos, Nº efectuados/ Nº totales del ciclo. T: Valor de par efectuado. AVISO: En el caso de fin de programa, imprime “Cicle end”, y en caso de error imprime el tipo de error cometido (Ver apartado señalizaciones de error en el display). Manual EDU2AE/Hpro Pag.23...
- Página 24 DESPIECE EDU2AE/HPro (Versión 2.00): Manual EDU2AE/Hpro Pag.24...
- Página 25 Distancial 15 mm dest 4,8 mm 890004/T Arandela plana 800042 Cable de Tierra 800090/E Imán 872468 Tuerca M3 Bronce 800056/O Carátula frontal EDU2AE/Hpro 858009 Panel Frontal EDU2AE 818002 Conector M12 5 p + Tuerca + Imán 201666/R1 Carta Display EDU2AE/HP 852522/HP Tuerca M3 Zn-blanco 800056...
