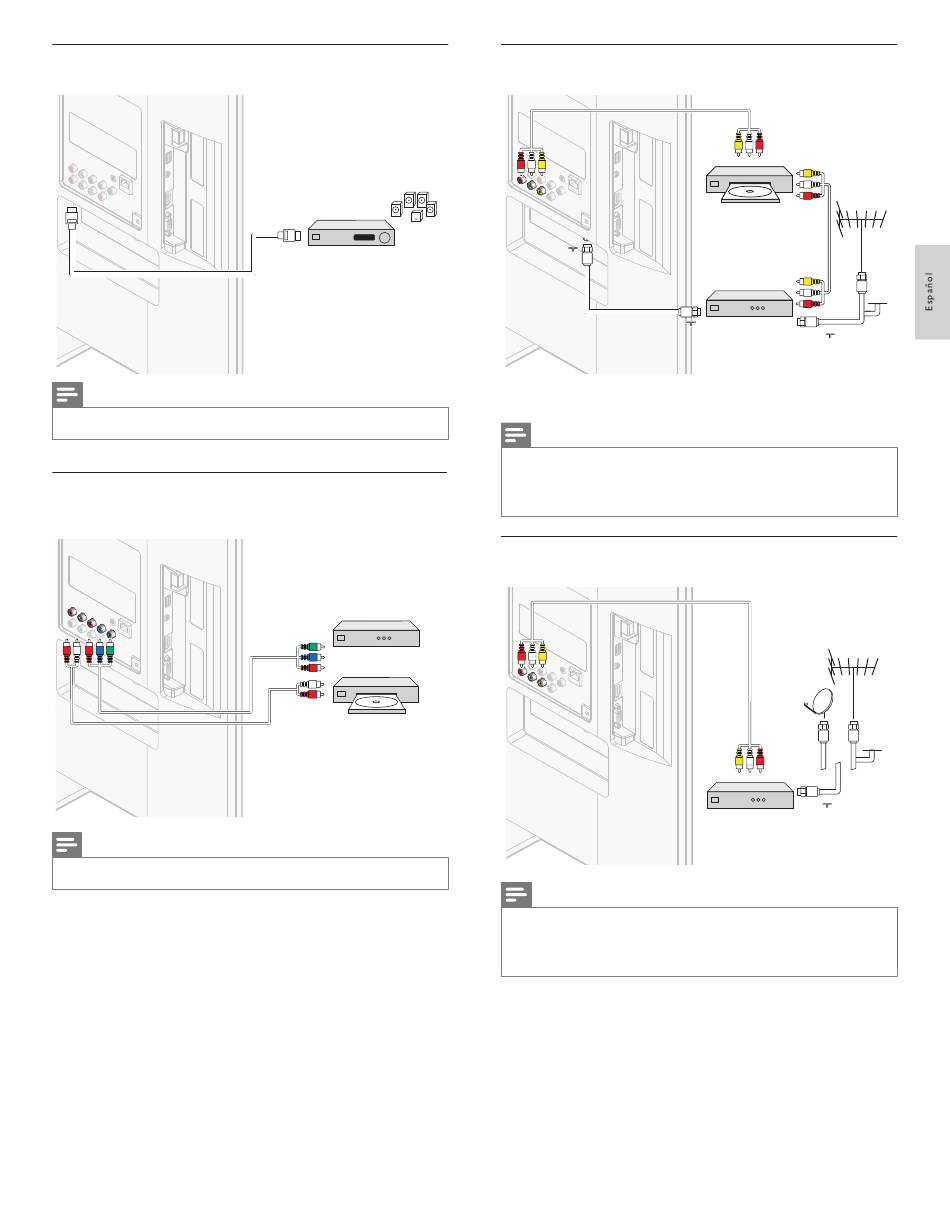

Conexión de un amplifi cador de cine en casa digital
utilizando un HDMI ARC
Solamente para la toma de
Solamente para la toma de
entrada HDMI 1
entrada HDMI 1
HDMI
HDMI
HDMI
Nota
• El conector HDMI 1 es compatible con Canal de Retorno de Audio (ARC) HDMI.
Úselo para transmitir audio digital a un Sistema de Teatro en Casa HDMI.
Conecte un decodifi cador de señales, un reproductor
o grabador de DVD mediante conectores de vídeo
componente (YPbPr) y de audio analógico
IN
IN
IN
IN
IN
IN
YPbPr
YPbPr
YPbPr
audio I/D
audio I/D
Nota
• Cuando conecte cables, haga coincidir los colores de los cables con los de los conectores
de la TV.
HDMI ARC
amplifi cador de sala de cine
amplifi cador de sala de cine
residencial digital
residencial digital
decodifi cador de
decodifi cador de
señales
señales
OUT
o o
OUT
reproductor de discos
reproductor de discos
DVD grabador
DVD grabador
Conexión de un reproductor o grabador de DVD
mediante los conectores compuestos y audio analógico
audio I/D + vídeo
audio I/D + vídeo
IN
IN
IN
RF IN
RF IN
RF IN
RF OUT
RF OUT
RF OUT
No ubique el grabador demasiado cerca de la pantalla, dado que
algunos grabadores son susceptibles a señales.
Nota
• Si usa un equipo monofónico, sólo el altavoz izquierdo emite sonido. Utilice un
adaptador de mono a estéreo (no incluido) para la reproducción de sonido a través de
todos los altavoces internos.
• Cuando conecte cables, haga coincidir los colores de los cables con los de los
conectores de la TV.
Conecte un decodifi cador de señales mediante un
conector compuesto y de audio analógico
audio I/D + vídeo
audio I/D + vídeo
IN
IN
IN
Nota
• Si usa un equipo monofónico, sólo el altavoz izquierdo emite sonido. Utilice un
adaptador de mono a estéreo (no incluido) para la reproducción de sonido a través de
todos los altavoces internos.
• Cuando conecte cables, haga coincidir los colores de los cables con los de los
conectores de la TV.
OUT
IN
grabadora DVD
grabadora DVD
OUT
cable
cable
decodifi cador de
decodifi cador de
señales
señales
RF IN
cable
cable
OUT
RF IN
decodifi cador de
decodifi cador de
señales
señales
ES
39
