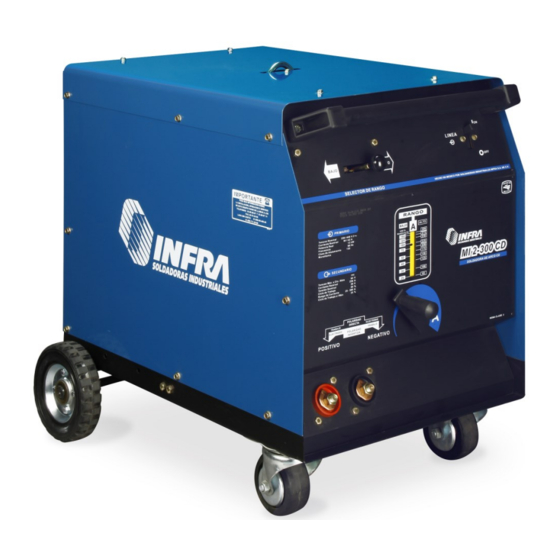

Infra MI 2-300 CD Manual De Operación
Soldadora de arco
Ocultar thumbs
Ver también para MI 2-300 CD:
- Manual de operación (21 páginas) ,
- Manual de operación (24 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para Infra MI 2-300 CD
Resumen de contenidos para Infra MI 2-300 CD
- Página 1 SEPTIEMBRE DE 2003 PROCESOS ELECTRODO REVESTIDO (SMAW) EL PODER DE LA ALTA TECNOLOGIA DESCRIPCIÓN SOLDADORA DE CORRIENTE DIRECTA (CD). UNA FASE. MI 2-300 CD SOLDADORA DE ARCO c.d. Visite nuestro website en: www.siisa-infra.com.mx PROPORCIONE ESTE MANUAL AL OPERADOR. MANUAL DE OPERACION...
-
Página 2: Tabla De Contenido
CONTENIDO REGLAS DE SEGURIDAD EN LA SOLDADURA POR ARCO ELECTRICO ......i SECCION 1 -- PALABRAS Y SEÑALES DE SEGURIDAD ............. 1 SECCION 2 -- ESPECIFICACIONES ..................1 2 - 1. CURVAS VOLTS - AMPERES ......................2 - 2. CURVAS DE CICLO DE TRABAJO ..................... SECCION 3 -- INSTALACION .................... -
Página 3: Reglas De Seguridad En La Soldadura Por Arco Electrico
REGLAS DE SEGURIDAD EN LA SOLDADURA POR ARCO ELECTRICO PRECAUCIÓN La Soldadura de Arco Eléctrico puede ser peligrosa PROTEJASE USTED MISMO Y A OTROS DE POSIBLES SERIOS ACCIDENTES. MANTENGA A LOS NIÑOS ALEJADOS DE LOS LUGARES DE TRABAJO. MANTENGA A LAS PERSONAS CON REGULADORES DE LATIDO CARDIACO LEJOS DE LAS AREAS DE TRABAJO. En soldadura, como en la mayoría de los trabajos. - Página 4 8.- No utilice la soldadura para deshielar tuberías congeladas. 10.- Use prendas de vestir de material natural tal como guantes, petos y polainas de cuero, zapatos industriales y cascos. 9.- Retire el electrodo del portaelectrodo o corte el microalambre del tubo de contacto cuando no este en uso.
-
Página 5: Seccion 1 -- Palabras Y Señales De Seguridad
SECCION PALABRAS Y SEÑALES DE SEGURIDAD La siguiente simbología de seguridad y palabras claves se utilizan durante todo el instructivo para llamar la atención y para identificar los diferentes niveles de peligro e instrucciones especiales. La mención de la palabra advertencia nos indica que ciertos procedimientos ó conductas ADVERTENCIA deberán seguirse para evitar serios daños corporales ó... -
Página 6: Curvas De Ciclo De Trabajo
2-2 CURVA DE CICLO DE TRABAJO PRECAUCIÓN EXCEDIENDO LOS CICLOS DE TRABAJO PUEDEN DAÑAR LA UNIDAD. No exceda los ciclos de trabajo indicados. 50 % Ciclo de Trabajo a 250 Amperes. Definición Ciclo de trabajo es el porcentaje de 10 minutos en el cual la unidad puede soldar a la corriente nominal sin sobrecalentarse. -
Página 7: Conexion A Tierra De La Unidad
3-2 CONEXION A TIERRA DE LA UNIDAD 1.- Terminal para conexión del equipo a tierra (localizado en la parte posterior de la máquina ). Conecte el equipo a una buena conexión de tierra física. Herramienta Necesaria: 11.1 mm. (7/16" ) 3-3 SELECCION Y PREPARACION DE LOS CABLES DE SALIDA PARA SOLDAR. -
Página 8: Conexionado En Las Terminales De Salida
3-4 CONEXIONADO EN LAS TERMINALES DE SALIDA. ADVERTENCIA LEA LAS REGLAS DE SEGURIDAD AL PRINCIPIO DEL MANUAL Terminal Positiva. Terminal Negativa. Herramienta Necesaria: 19.1 mm (3/4") 3-5 CONEXIONADO EN LAS TERMINALES DE ENTRADA. PUERTA DE ACCESO. ETIQUETA DE CAMBIOS DE VOLTAJE. CONEXION AL INTERRUPTOR TABLERO DE TERMINALES PRIMARIAS. -
Página 9: Seccion 4 -- Operacion
SECCIÓN 4 OPERACIÓN VER LAS REGLAS DE SEGURIDAD AL PRECAUCIÓN PRINCIPIO DEL MANUAL CONTROLES 1 CONTROL DE AJUSTE DE CORRIENTE. 2 ESCALA INDICADORA DE CORRIENTE. 3 SELECTOR DE RANGO. 4 INTERRUPTOR DE LINEA. 5 TERMINALES POSITIVA Y NEGATIVA. FIGURA 4-1 CONTROLES 1- Guantes aislantes. - Página 10 1 ESCALA INDICADORA DE CORRIENTE. Esta escala indica el amperaje de salida al que esta ajustada la máquina, para una mejor operación de soldadura. RANGO BAJO. Este rango se utiliza cuando el selector de rango está colocado en la posición BAJO obteniendo un rango de corriente de salida de 25 a 150 Amperes.
-
Página 11: Seccion 5 -- Mantenimiento Y Guia De Problemas
SECCION MANTENIMIENTO Y GUIA DE PROBLEMAS MANTENIMIENTO DE RUTINA LEA LAS REGLAS DE SEGURIDAD AL PRINCIPIO DEL ADVERTENCIA MANUAL T I E M P O MANTENIMIENTO USO NORMAL: NINGUNO; MAS DEL USO NORMAL: REPARE CUALQUIER CABLE DAÑADO, CADA MES LIMPIE Y APRIETE LAS CONEXIONES DE LOS CABLES, LIMPIE LAS PARTES INTERNAS. REPARE CUALQUIER AISLAMIENTO DAÑADO Ó... - Página 12 P rim S ec 2 2 0 V 2 4 4 0 V 2 B a jo 2 2 0 V 2 P rim A lto S S P N E G AT IV O P O S IT IV O M I 2 -3 0 0 C D D - M I 2 - 3 0 0 C D -N A C -A...
-
Página 13: Seccion 7 Lista De Partes
SECCION 7 LISTA DE PARTES LISTA GENERAL DE PARTES REF. NO. INV. D E S C R I P C I O N CANT. PC 1480 Chasis. PT 1520 Torre de levantamiento. PF 0616 Frente. PT1670 Tapa posterior. PC 1479 Cubierta. -
Página 14: Ensamble General
FIGURA 7-1 ENSAMBLE GENERAL MI2-300CD.PM6 PC14... -
Página 15: Ensamble Del Transformador
LISTA ENSAMBLE DEL TRANSFORMADOR REF. NO. INV. D E S C R I P C I O N CANT. PN 0124 Cuerpo del núcleo PB 1287 Bobina primaria PB 1288 Bobina secundaria PS 1011 Shunt armado ( FIGURA 7-3 ) MB 00528 Block antivibrador PH 0020... -
Página 16: Ensamble Del Shunt
LISTA 7 - 3 ENSAMBLE DEL SHUNT REF. NO. INV. D E S C R I P C I O N CANT. PP 2939 Porta laminas moldeado PR 0608 Refuerzo frontal del shunt MF 02341 Flecha de mando MT 08193 Tuerca de mando MI2-300CD.PM6 PC16... - Página 17 SOLDADORAS la factura de venta con el producto en la dirección más cercana INDUSTRIALES INFRA S.A. DE C.V. , ubicada en la calle de de la fábrica, Centro de Servicio y Talleres Autorizados en la Plásticos no.
- Página 18 NOTAS...
- Página 19 CENTRAL DE SERVICIO CENTRAL DE SERVICIO DE PLANTA PLÁSTICOS NO. 17 SAN FCO. CUAUTLALPAN C.P. 53560 NAUCALPAN, EDO. DE MÉXICO TEL.(55) 53-58-87-74, 53-58-41-83, 53-58-44-00 FAX: 55-76-23-58 GTE.: ING HERIBERTO BUENDÍA MORALES TALLERES AUTORIZADOS EN EL D.F. ALCA-TECH FÉLIX MARÍA DE LOURDES MIRANDA SERVICIO TÉCNICO A SOLDADORAS AV.
- Página 20 TEL;(01 951) 516 66 56 e-mail:cecc@filtersource.com.mx AT´N: JUAN PARRA TORRES e-mail:powermachines@prodigy.net.mx AT´N: MARIO ALBERTO GARZA e-mail: powermachines1@hotmail.com INFRA SERVICIO VALLARTA AT´N: ALFREDO TORRES SOLDADURAS ORTA S.A DE C.V AV. POLITÉCNICO NO. 86 LAREDO NO. 102-A COL. EDUCACION SOLDADURAS Y REFACCIONES DEL CENTRO COL.
- Página 21 EL PODER DE LA ALTA TECNOLOGIA SOLDADORAS INDUSTRIALES INFRA, S.A. DE C.V. Plásticos No. 17 Col. San Francisco Cuautlalpan C.P. 53560 Naucalpan de Juárez Edo. de México Tels: (55) 53-58-41-83 53-58-87-74 53-58-44-00 Fax: (55) 55-76-23-58...
