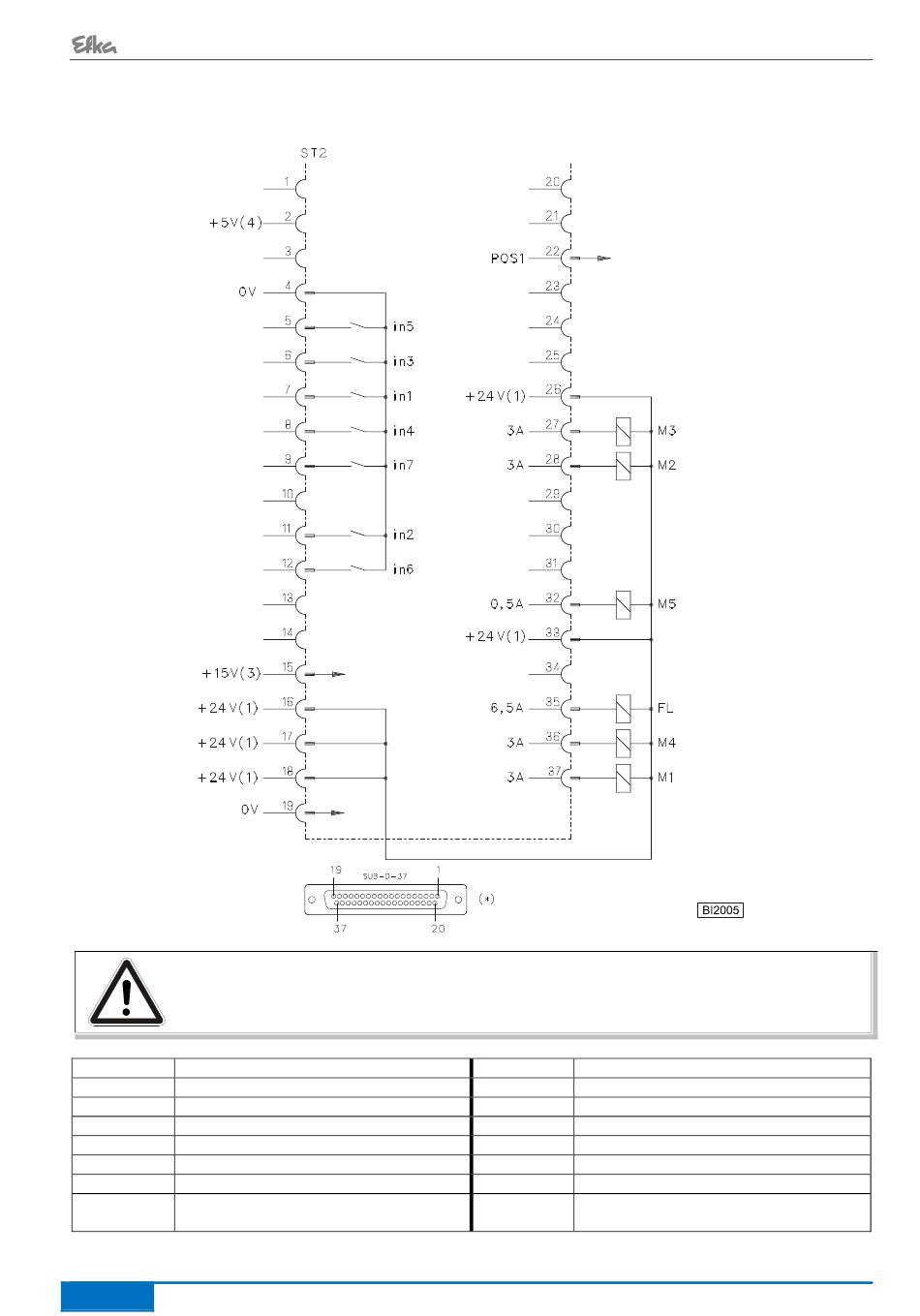

9.3 Esquemas de conexiones

Entradas conectadas en 0V
¡Al conectar las salidas hay que cuidar que la potencia total de carga permanente no sea
superior a 96VA!
in1 Entrada 1
in2 Entrada 2
in3 Entrada 3
in4 Entrada 4
in5 Entrada 5
in6 Entrada 6
in7 Entrada 7
R-N-EXT Potenciómetro externo para limitación
de velocidad
- 34 -
Manual de instrucciones
A
TENCIÓN
M1 Salida 1
M2 Salida 2
M3 Salida 3
M4 Salida 4
M5 Salida 5
FL Elevación del prensatelas
VR Remate
POS1 Posición 1
