Montaje del juego de conexión para dos filas (accesorio)
9 Montaje del juego de conexión para dos filas (accesorio)
El juego de conexión (fig. 38, pos. 9) para realizar la
unión entre dos filas de colectores puede adquirirse
como accesorio.
i
CONSEJOS PARA EL PROFESIONAL
Monte a los colectores tantas piezas de
conexión como sea posible montar sobre
el suelo. Esto facilita el montaje en el
tejado.
Volumen de suministro (fig. 38)
Pos. 1: Caperuza de cierre
Pos. 2: Tubo de conexión
Pos. 3: Ángulo
Pos. 4: Junta
Pos. 5: Arandela de carrocería
Pos. 6: Arandela de sujeción
Pos. 7: Anillo de unión (no se precisa en este caso)
Pos. 8: Tuerca de racor (no se precisa en este caso)
Montaje de las caperuzas de cierre adicionales
Cierre las conexiones del colector innecesarias
(fig. 38, pos. 1, véase cap. 6.1.2 "Montaje de las
caperuzas de cierre", pág. 22) con las caperuzas de
cierre.
Acortar el tubo de conexión
B Corte el tubo de conexión a 215 mm desde el centro
del codo (fig. 39, pos. 1) mediante una herramienta
para cortar tubos.
B Deslice la tuerca de racor sobre el tubo de conexión.
B Coloque la arandela de sujeción (fig. 39, pos. 2) por
detrás de la primera onda y apriételas hasta unirlas.
La arandela de sujeción ha de asentarse de forma
uniforme sobre el collar de la tuerca de racor.
B Coloque la arandela de carrocería (fig. 39, pos. 3)
en la tuerca de racor, antes de la superficie del corte
del tubo de conexión.
B Enrosque el casquillo doble (fig. 39, pos. 4)
firmemente en la tuerca de racor para que se cree
una superficie plana de obturación en el tubo de
conexión.
B Desmonte el casquillo doble y la tuerca de carrocería
y compruebe si se ha creado una superficie plana de
obturación.
B Elimine las rebabas que hayan podido formarse.
Montaje del juego de conexión
B Coloque la junta (fig. 40, pos. 2).
B Coloque, oriente y enrosque el codo (fig. 40, pos. 3)
en la tuerca de racor.
B Coloque el tubo de conexión (fig. 40, pos. 1) en las
conexiones del colector y fíjelo con las abrazaderas
(fig. 40, pos. 4) incluidas en el juego de conexión.
30
8
7
6
5
4
×
2
×
1
× 1
1 3
×
1
×
1
×
1

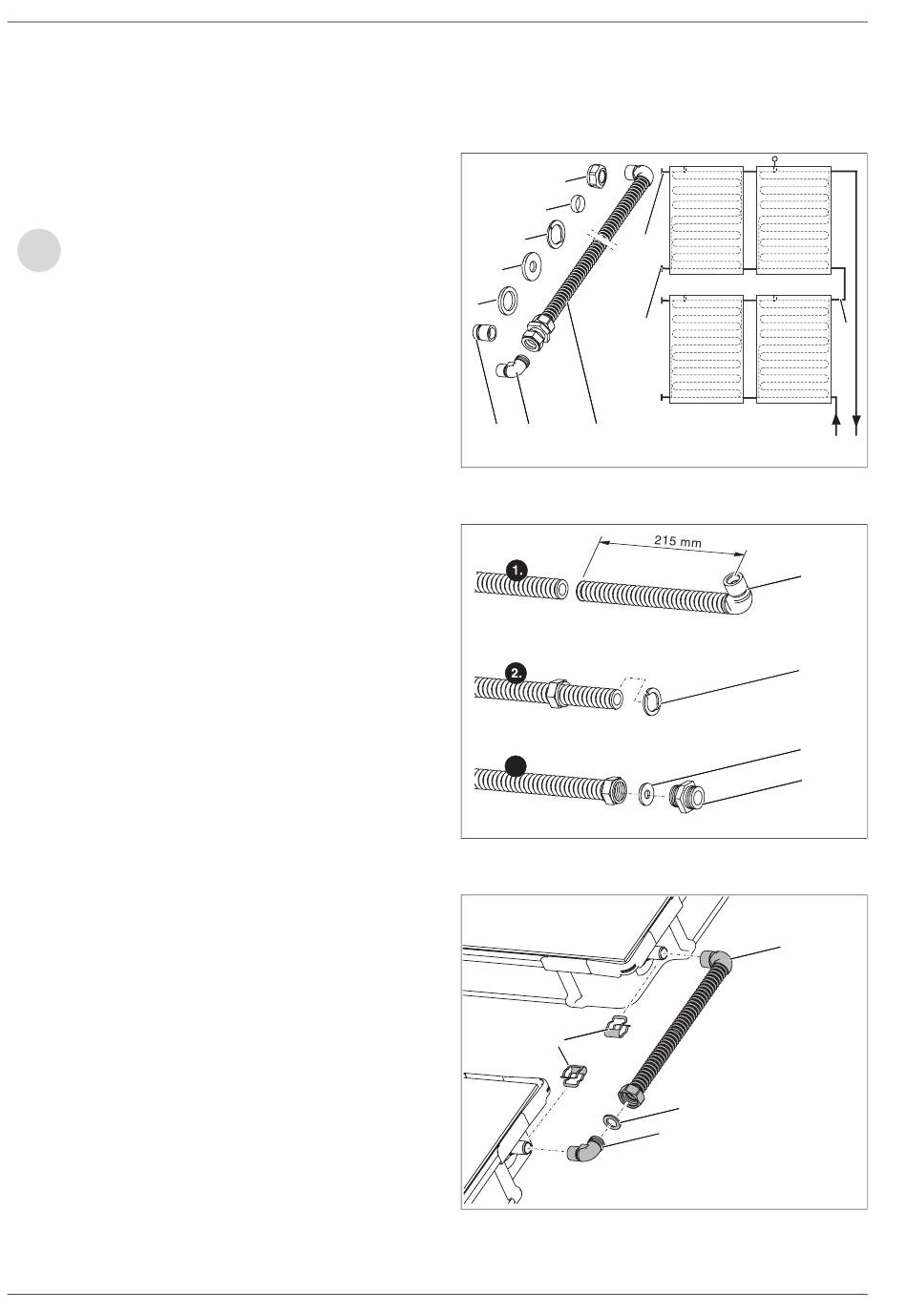

Fig. 38 Representación esquemática y volumen de
×
1
suministro
×
1
3.
Fig. 39 Acortar el tubo de conexión (representación sin
aislamiento)
4
Fig. 40 Juego de conexión entre dos filas de colectores
1
1
2
2
3
