Pos
Símbolo Descripción
1
COM
2
analog
3
HF
4
HF
5
6
7
8
9
10
11
42V/4A
099-000098-EW504
03.08.2011

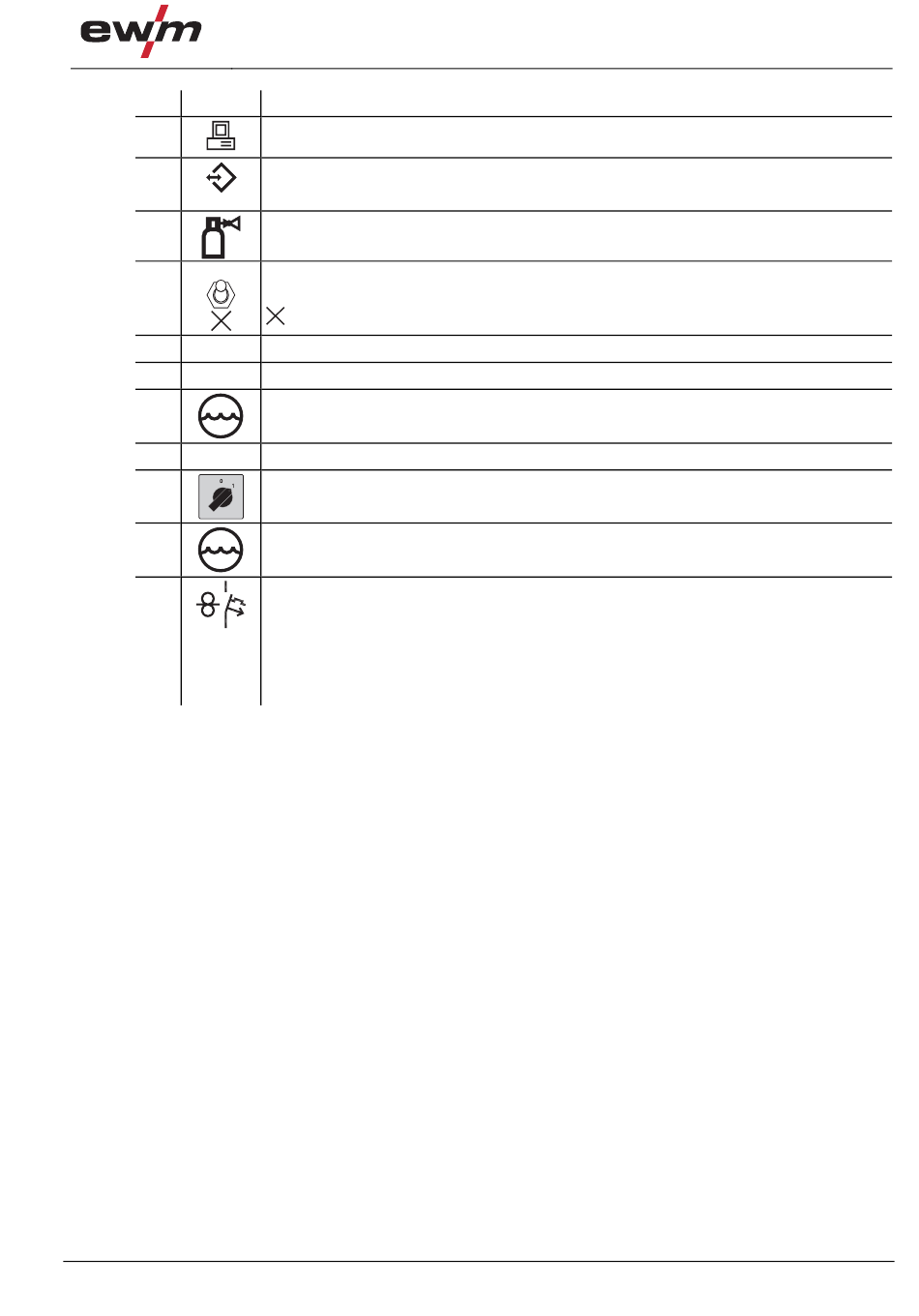

Descripción del aparato - Breve vista general
0
Interfaz PC, serie (toma de conexión D-Sub, 9 polos)
Base de conexión de 19 polos
Interfaz analógica para soldadura mecanizada
Conexión G¼"
Conexión de gas protector en el manorreductor
Conmutador tipo de cebado
= Cebado por alta frecuencia
HF
HF
= Liftarc (cebado por contacto)
Patas de máquina
Salida aire de refrigeración
Base de conexión de 4 polos
Tensión de alimentación, unidad de refrigeración
Cable de conexión a red
Interruptor principal, conexión / desconexión equipo
Base de conexión de 8 polos
Cable de control, unidad de refrigeración
Interruptor de llave "disyuntor automático"; protección de fusible:
•
Unidad de cebado
•
Válvula de gas
•
Dispositivos periféricos en las interfaces digitales de 7 polos (parte posterior del
equipo)
Pulsar para resetear el corte automático si éste se dispara.
Vista posterior
19
