Vista posterior

Nota: El modelo de equipo puede verse diferente de la ilustración.

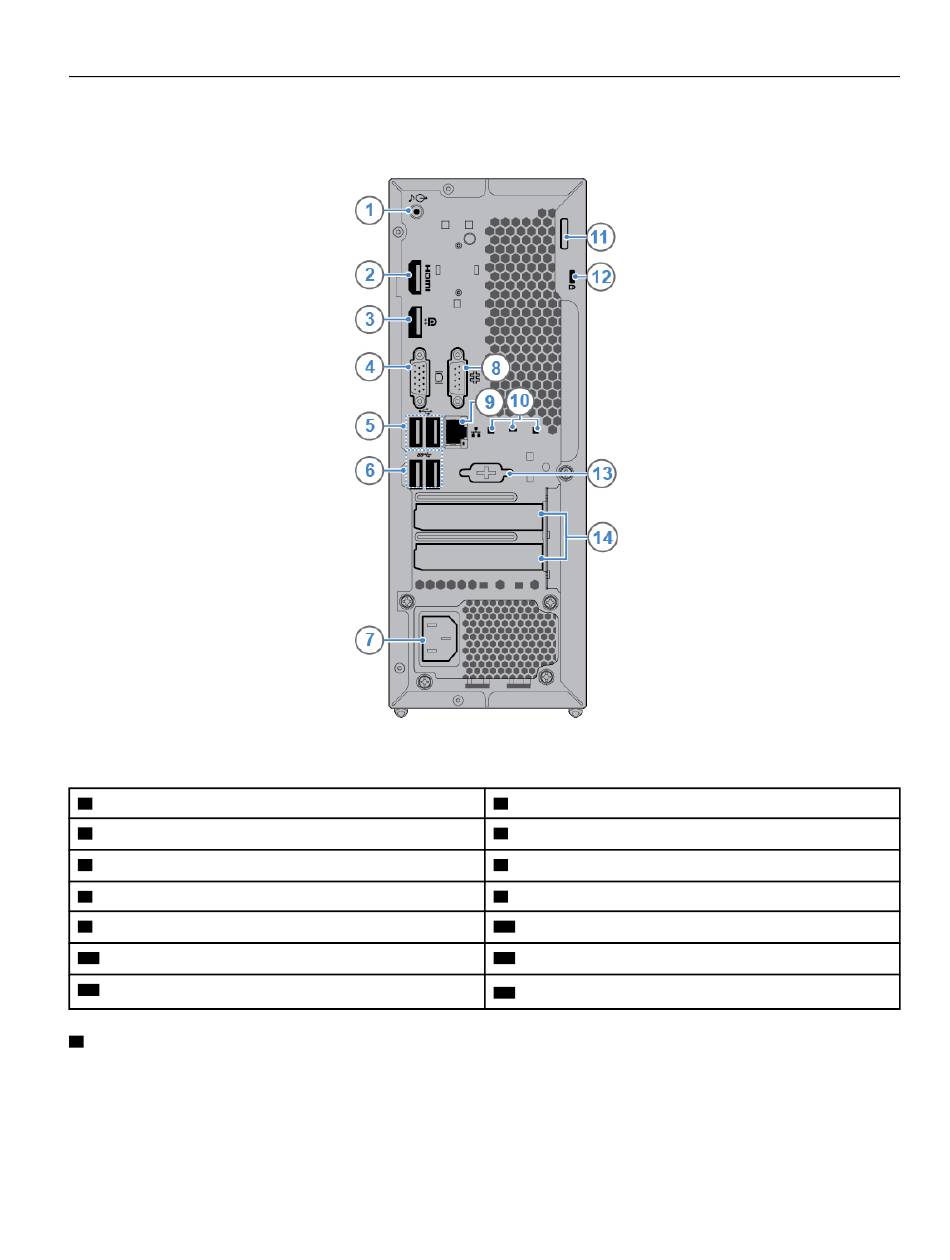

Figura 2. Vista posterior
1
Conector de salida de audio
3
Conector de salida DisplayPort
5
Conectores USB 2.0 (2)
7
Conector del cable de alimentación
9
Conector Ethernet
11
Presilla para candado
13
Conector en serie (opcional)
1 Conector de salida de audio
Se usa para enviar señales de audio desde el sistema a dispositivos externos, como altavoces
estereofónicos amplificados, auriculares o teclados multimedia. Para conectar un sistema estéreo u otro
dispositivo de grabación externo, conecte un cable entre el conector de entrada de línea de audio del
dispositivo y el conector de salida de línea de audio del equipo.
®
1.2
2
Conector de salida HDMI
4
Conector de salida VGA
6
Conectores USB 3.1 Gen 1 (2)
8
Conector serie
10
Ranuras del clip de cable inteligente (3)
12
Ranura de bloqueo de seguridad
14
Área de la tarjeta PCI-Express
TM
1.4
.
Capítulo 1 Visión general
