Resumen de contenidos para Focus CURVIFOCUS

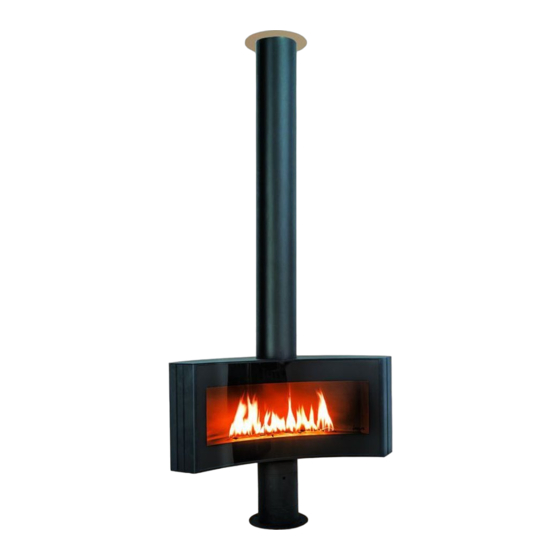

- Página 1 CURVIFOCUS _____ INSTALACIÓN, MANTENIMIENTO E INSTRUCCIONES DE USUARIO...
-
Página 2: Tabla De Contenido
Contenido Notas generales Notas generales Este aparato de gas Focus es un dispositivo con efecto de combustible vivo y tiro equilibrado de alta eficiencia. Proporciona calor de convección y radiante gracias al uso de la tecnología de quemador más innovadora. -
Página 3: Notas Generales
Instrucciones de usuario AISLAMIENTO DE GAS DE EMERGENCIA Versión del software Pulse los botones simultáneamente. Se muestra la versión de software. En caso de una fuga de gas o si se huele a gas, se debe aislar el aparato. Número de modelo del mando Para ello, debe girar el gas a la posición OFF en la válvula de aislamiento. - Página 4 Instrucciones de usuario Figura 01: Pantalla 8 símbolos C. AJUSTE FAHRENHEIT O CELSIUS E. A PRUEBA DE NIÑOS Para cambiar entre °C y °F, pulse los botones ENCENDIDO: simultáneamente. Para activar pulse los botones simultáneamente. Aparece y el mando NOTA: Si elige °F, el reloj usa el modo de 12 deja de estar operativo, excepto para la horas.
- Página 5 Instrucciones de usuario Funcionamiento con un botón del mando PARA APAGAR EL FUEGO (Ajuste predeterminado) · Mantenga pulsado el botón hasta que suenen dos pitidos breves y una serie Mando de parpadeos de líneas confirmen que ha • Pulse el botón para apagar el aparato.
- Página 6 Instrucciones de usuario H. TEMPORIZADOR DE CUENTA ATRÁS J. MODO TERMOSTÁTICO ON/SETTING: ENCENDIDO: 1. Mantenga pulsado el botón hasta que Pulse el botón . En pantalla aparece , la aparezca , y la hora parpadee. temperatura predefinida aparece brevemente 2. Para seleccionar una hora, pulse el botón y, después, se muestra la temperatura de la habitación.
- Página 7 Instrucciones de usuario Ajustes predeterminados: NOTA: O bien continúe al PROGRAMA 2 y ajuste las horas de encendido TEMPERATURA TIEMPO ENCENDIDO (termostático): 21 °C (70°F) y apagado, o detenga la programación en este punto y el TEMPERATURA TIEMPO APAGADO: “ ”...
-
Página 8: Apagado Manual
Instrucciones de usuario APAGADO MANUAL LIMPIEZA Y MANTENIMIENTO En caso de que sea necesario apagar el aparato manualmente, por Las tareas de inspección y mantenimiento de este aparato se deben realizar ejemplo, si no encuentra el mando a distancia o se le han gastado las una vez al año por una persona cualificada, competente y autorizada. -
Página 9: Instrucciones De Instalación
Este aparato solo se puede usar con componentes para tiro equilibrado CONEXIÓN DE GAS (también conocido como tiro concéntrico) tal como especifica Focus. Los componentes del tiro especificados por Focus han sido aprobados con el aparato. Si el aparato se instala con componentes que no han sido aprobados por Focus, Focus no puede garantizar ni aceptar ninguna responsabilidad por un funcionamiento correcto y seguro del aparato. -
Página 10: Ubicaciones Del Terminal
Instrucciones de instalación E. UBICACIONES DEL TERMINAL Dimensión Posición del terminal Distancia (mm) Directamente debajo de una abertura, ladrillos de ventilación, ventana con batientes, etc. Encima de una abertura, ladrillos de ventilación, ventana con batientes, etc. Adyacente a una abertura, ladrillos de ventilación, ventana con batientes, etc. Debajo de canalones, canalizaciones de suelo o tuberías de drenaje Debajo de aleros Debajo de balcones o techos de aparcamientos techados... -
Página 11: Terminación De Ventilación De Muro Horizontal Tipo C11
H. IDENTIFICACIÓN RESTRICTOR DE TIRO Extensión máxima tubería, para muro exterior (H) NOTA: Totalmente Abierte, dimensión “R” = 95mm Curvifocus = 3 X elevación tubería vertical (V) . Para tiro de Ø100/150. Máximo recorrido permitido (H) ver tabla siguiente. Elevación de tiro vertical Máx. -
Página 12: Adornos Del Lecho De Combustible
Instrucciones de instalación ADORNOS DEL LECHO DE COMBUSTIBLE El Curvifocus esta disponible con 2 opciones de rejillas, una “rejilla estándar” y una “rejilla rasgada y deformada”. A continuación se muestran estas opciones de rejillas. Estas opciones de rejillas se pueden usar todas en el aparato sin ningún material adicional. -
Página 13: Preparación De Leños
Instrucciones de instalación B. PREPARACIÓN DE LEÑOS Disperse las bolsas de ascuas sobre los quemadores tal como se muestra, manteniendo el área del piloto despejada. Coloque los leños C1, C2 y C3 tal como se muestra en el diagrama. Coloque la leña C4 tal como se muestra en el diagrama. -
Página 14: Utilización Del Aparato
Instrucciones de instalación UTILIZACIÓN DEL APARATO A. COMPROBACIÓN DE ENCENDIDO DEL PILOTO 1. Encienda la luz del piloto tal como se describe en las instrucciones del usuario. 2. Compruebe que la llama del piloto permanece encendida. 3. Apague la luz del piloto. B. -
Página 15: Mantenimiento
únicamente con las piezas especificadas originales Conjunto de rejilla estándar xxxxxxx de Focus. Selle los componentes cerámicos desechados en bolsas de Conjunto de rejilla rasgada y deformada xxxxxxx plástico y deséchelos en los lugares adecuados para la eliminación de este tipo de residuos. -
Página 16: Información Técnica
Información técnica PAÍSES DE USO País Natural AT -Austria I2H, G20 at 20 mbar I3P(50),G31 at 50 mbar; I3B/P(50),G30/G31 at 50 mbar BE -Bélgica I2E+, G20/G25 at 20/25 mbar I3+,G31/G31 at 28/37 mbar; I3P(37),G31 at 37 mbar; I3B/P(30),G30/G31 at 30 mbar BG -Bulgaria I2H, G20 at 20 mbar I3B/P(30),G30/G31 at 30 mbar... -
Página 17: Datos Técnicos
Información técnica DATOS TÉCNICOS Número de identificación del producto: 0359CQ0657 Curvifocus Natural Tipo de gas Presión de suministro mbar 20/25 Carga calorífica nominal bruta (Hs) 9 / 7.3 Carga calorífica nominal neta (Hi) 8.1 / 6.6 Consumo m³/hr 0.843 0.843/0.723 0.843/0.794... -
Página 18: Dimensiones
Información técnica DIMENSIONES 1000 1203 DETAIL A CURVIFOCUS... -
Página 19: Apendice
Apendice TABLA DE BÚSQUEDA DE AVERÍA. FUNCIÓN POSIBLE CAUSA SOLUCIÓN Reemplace las pilas del transmisor. No Las pilas del transmisor están gastadas. INICIO MANDO: Se recomiendan pilas alcalinas de 9 V. Pulse ambos botones para iniciar la secuencia Reemplace las pilas del receptor con unas pilas Las pilas del receptor están gastadas. - Página 20 Apendice FUNCIÓN POSIBLE CAUSA SOLUCIÓN Compruebe la conexión entre el cable y el Los componentes de encendido no funcionan No electrodo IGN. correctamente. Vea el diagrama de cableado, pg. 23. Compruebe la separación de chispas del electrodo IGN. Vea el diagrama de cableado, pg. 23. Compruebe el electrodo IGN.
- Página 21 Apendice FUNCIÓN POSIBLE CAUSA SOLUCIÓN Compruebe la conexión del cable al receptor y al El piloto encendido. No Cable de TC y SW invertidos. interruptor. Vea la figura 1. La unidad del imán no funciona correctamente. Reemplace la válvula de gas o (unidad del imán [solo CE]). Acorte entre el interruptor y el cable de SW.
- Página 22 Apendice FUNCIÓN POSIBLE CAUSA SOLUCIÓN El quemador Gire el control manual de la posición “ON” principal está No Control manual en posición “MAN”. (enganche positivo necesario). encendido. Vea “Funcionamiento manual”, pg. 08. El quemador Demasiada corriente en el piloto (efecto de principal permanece No ...
-
Página 23: Diagrama De Cableado
Apendice DIAGRAMA DE CABLEADO ... -
Página 24: Declaration Of Conformity
3 Impasse Claque Patin F - 34380 Viols le Fort declares that the FOCUS independent gas fired convection heaters described here are in accordance with the appliances described in the EC-Type Examination Certificate No. UK-LHD-0359-0657R1 delivered by INTERTEK and comply with the essential requirements applicable to EN 613 :2001 + A1 :2008 and Regulation UE 2016/426. - Página 25 Nota...
- Página 26 Nota...
- Página 27 Nota...
- Página 28 Atelier dominique imbert S.A.S. au capital de 102 355 euros 34380 Viols-le-Fort France Tel. : 00 33 (0)4 67 55 01 93 Fax. : 00 33 (0)4 67 55 77 77 Web : www.focus-creation.com Email : info@focus-creation.com V. 01 - Marzo 2017...
