18.- EVACUACIÓN DE LOS GASES DE LA COMBUSTIÓN Y ADMISIÓN DE AIRE
DOBLE CONDUCTO Ø 80 (TIPO C
En este tipo, la evacuación de productos de la com-
bustión y la admisión de aire se efectúa con tubos
separados de Ø 80 mm., mediante un desdoblador
que se conecta con la salida de la caldera.
La longitud máxima de tubo que se puede instalar
es de 40 metros, siendo este el máximo, resultado
de sumar los metros de tubo para la admisión de aire
y los de la evacuación de productos de la combus-
tión. Cada codo de 90º, o dos de 45º, reduce 0.8 m.
la longitud disponible. ( Ver ejemplos de instalación).
50
Ø80
120
Ø82
Ø82
Ø57
1.5
Ø80
Recogida de
condensados Ø80
Código 988010905
Tipo C
52
A
L max. A + B = 54 m.
A
Y C
52
50
Ø80
Ø82
Ø 86.5
Curva 90° Ø80
Código 988010282
Diafragma
120
Ø82
Ø82
Desdoblador Ø80
Código 988010987

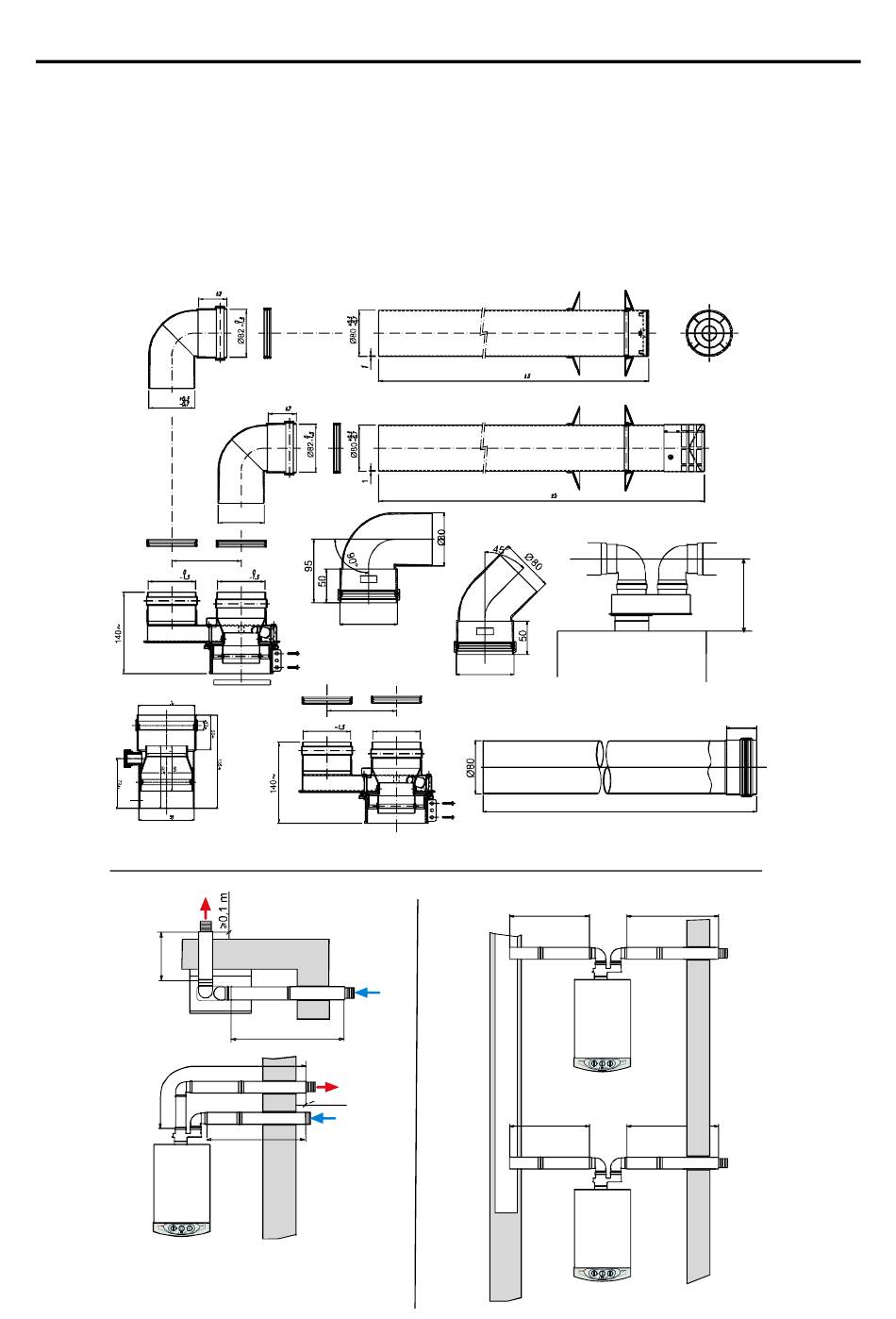

EJEMPLOS DE INSTALACIÓN
L max. A + B = 40 m.
B
>0,1 m
B
)
82
Se recomienda que los tubos se coloquen con una
ligera inclinación de 2º a 3º para abajo evitando así
que se introduzcan en la caldera proyecciones de
agua y condensados.
Los diafragmas (Ø 80 mm en FE-24EMA y dos
diafragmas de Ø 85 y Ø 50 en FE-27EMA) se
deberán montar cuando la longitud del tubo sea
igual o inferior a 6 metros (los diafragmas se
suministran en la bolsa de accesorios de la cal-
dera).
910
Kit doble conducto Ø80
Código 988010273
1000
Ø 86.5
Curva 45° Ø80
Código 988010291
Código 988010308
Tipo C
82 L max. A + B = 40 m.
A
A
19
VISTA ANTERIOR
190
45
1000
Tubo 1m. Ø80
B
B
