Version 1.0
Published March 2013
Copyright©2013 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Publicidad

loading

Resumen de contenidos para ASROCK Z87 Pro4

  • Página 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Página 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI™...

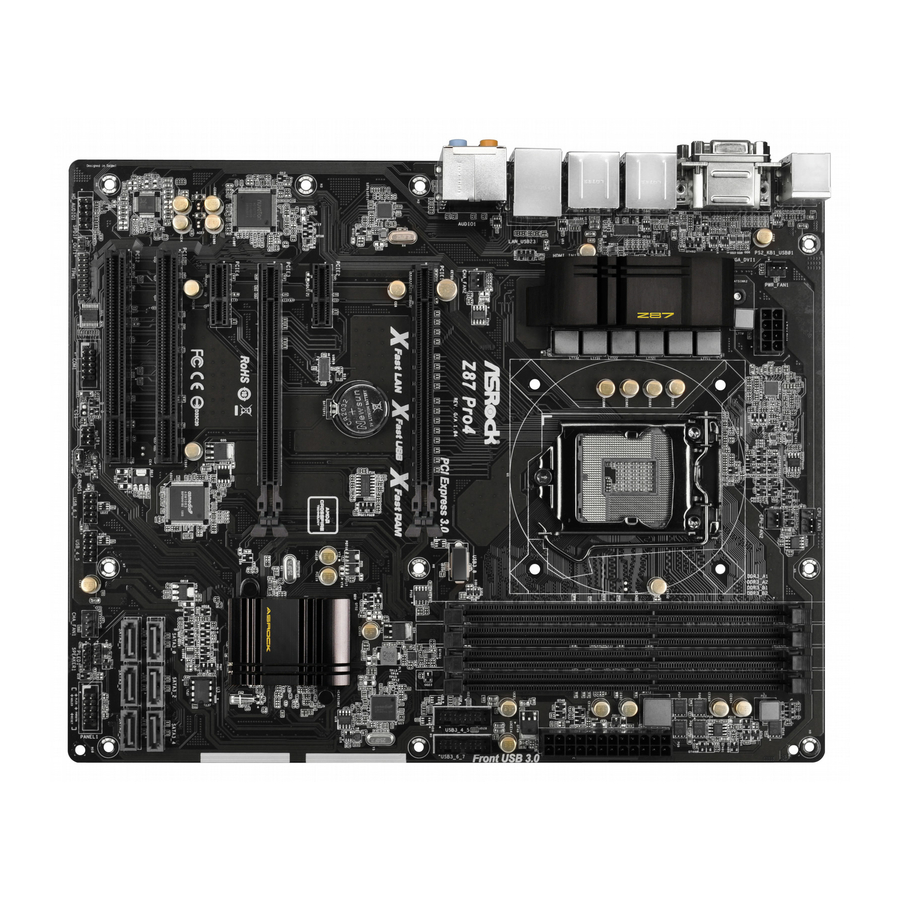

  • Página 3 Z87 Pro4 Motherboard Layout CPU_FAN1 CPU_FAN2 PWR_FAN1 ATX12V1 USB 3.0 T: USB0 B: USB1 USB 3.0 T: USB2 B: USB3 USB 2.0 Top: T: USB2 RJ-45 B: USB3 USB3_8 CHA_FAN2 Z87 Pro4 Vertical Type A USB 3.0 PCI Express 3.0...
  • Página 4 No. Description Power Fan Connector (PWR_FAN1) ATX 12V Power Connector (ATX12V1) CPU Fan Connector (CPU_FAN1) CPU Fan Connector (CPU_FAN2) 2 x 240-pin DDR3 DIMM Slots (DDR3_A1, DDR3_B1) 2 x 240-pin DDR3 DIMM Slots (DDR3_A2, DDR3_B2) ATX Power Connector (ATXPWR1) USB 3.0 Header (USB3_6_7) (ASMedia Hub) USB 3.0 Header (USB3_4_5) (ASMedia Hub) Vertical Type A USB 3.0 (USB3_8) SATA3 Connector (SATA3_0)
  • Página 5 Z87 Pro4 I/O Panel No. Description No. Description USB 2.0 Ports (USB01) Front Speaker (Lime)** D-Sub Port Microphone (Pink) USB 3.0 Ports (USB3_01) Optical SPDIF Out Port USB 3.0 Ports (USB3_23) USB 2.0 Ports (USB23) LAN RJ-45 Port* HDMI-In Port...
  • Página 6 * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications. ACT/LINK LED SPEED LED LAN Port Activity / Link LED Speed LED Status Description Status Description No Link 10Mbps connection Blinking Data Activity Orange...
  • Página 7 ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Página 8 1.2 Specifications Platform • ATX Form Factor • Premium Gold Capacitor design (100% Japan-made high- quality Conductive Polymer Capacitors) • Supports 4 Generation Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® in LGA1150 Package • Digi Power Design • 6 Power Phase Design • Supports Intel®...
  • Página 9 Z87 Pro4 • Max. shared memory 1792MB • Three VGA Output options: D-Sub, DVI-D and HDMI • Supports Triple Monitors • Supports HDMI Technology with max. resolution up to 1920x1200 @ 60Hz • Supports DVI-D with max. resolution up to 1920x1200 @ 60Hz • Supports D-Sub with max.
  • Página 10 • HD Audio Jack: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone Storage • 6 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 and Intel Smart Response Technology), NCQ, AHCI and “Hot Plug”...
  • Página 11 Due to limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit operating systems. Windows® 64-bit operat- ing systems do not have such limitations. You can use ASRock XFast RAM to utilize the memory that Windows® cannot use.
  • Página 12 LED, FAN-Tastic Tuning, OC Tweaker and a whole lot more. ASRock Instant Flash ASRock Instant Flash is a BIOS flash utility embedded in Flash ROM. This conve- nient BIOS update tool allows you to update the system BIOS in a few clicks without preparing an additional floppy diskette or other complicated flash utility.
  • Página 13 And it also boosts the speed of Adobe Photoshop 5 times faster. Another advantage of ASRock XFast RAM is that it reduces the frequency of accessing your SSDs or HDDs in order to extend their lifespan.
  • Página 14 Windows® 8 brings the ultimate boot up experience. The lightning boot up speed makes it hard to access the UEFI setup. ASRock Restart to UEFI allows users to enter the UEFI automatically when turning on the PC. By enabling this function, the PC will enter the UEFI directly after you restart.
  • Página 15 ASRock FAN-Tastic Tuning ASRock FAN-Tastic Tuning is included in A-Tuning. Configure up to five different fan speeds using the graph. The fans will automatically shift to the next speed level when the assigned temperature is met.
  • Página 16 Chapter 2 Installation This is an ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Página 17 Z87 Pro4 2.1 Installing the CPU 1. Before you insert the 1150-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket.
  • Página 19 Z87 Pro4 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Página 20 2.2 Installing the CPU Fan and Heatsink...
  • Página 21 Z87 Pro4 2.3 Installing Memory Modules (DIMM) This motherboard provides four 240-pin DDR3 (Double Data Rate 3) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR3 DIMM pairs.
  • Página 23 Z87 Pro4 2.4 Expansion Slots (PCI and PCI Express Slots) There are 2 PCI slots and 4 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Página 24 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short” when a jumper cap is placed on these 2 pins.
  • Página 25 Z87 Pro4 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
  • Página 26 Power LED Header Please connect the chassis (3-pin PLED1) power LED to this header PLED- PLED+ PLED+ (see p.1, No. 17) to indicate the system’s power status. Serial ATA3 Connectors These six SATA3 (SATA3_0: connectors support SATA SATA3_0 SATA3_2 SATA3_4 see p.1, No.
  • Página 27 Z87 Pro4 Front Panel Audio Header This header is for PRESENCE# MIC_RET (9-pin HD_AUDIO1) connecting audio devices OUT_RET (see p.1, No. 28) to the front audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly.
  • Página 28 (3-pin PWR_FAN1) (see p.1, No. 1) CPU Fan Connectors This motherboard pro- (4-pin CPU_FAN1) vides a 4-Pin CPU fan +12V (see p.1, No. 3) (Quiet Fan) connector. FAN_SPEED FAN_SPEED_CONTROL If you plan to connect a (3-pin CPU_FAN2) 3-Pin CPU fan, please (see p.1, No.
  • Página 29 Z87 Pro4 TPM Header This connector supports (17-pin TPMS1) Trusted Platform Module (see p.1, No. 26) (TPM) system, which can securely store keys, digital certificates, passwords, and data. A TPM system also helps enhance network security, protects digital identities, and...
  • Página 30 1 Einleitung Vielen Dank, dass Sie sich für das Z87 Pro4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.
  • Página 31 Z87 Pro4 1.2 Technische Daten Plattform • ATX-Formfaktor • Premium Gold-Kondensatordesign (100 % in Japan gefertigt, hochqualitative leitfähige Polymer-Kondensatoren) Prozessor • Unterstützt Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket • Digipower-Design...
  • Página 32 • Max. geteilter Speicher: 1792 MB • Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI • Unterstützt drei Monitore • Unterstützt HDMI-Technologie mit maximaler Auflösung von 1920 x 1200 bei 60 Hz • Unterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz • Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz • Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12...
  • Página 33 Z87 Pro4 • HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon Speicher • 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 und Intel Smart Response Technology), NCQ, AHCI und „Hot-Plugging“...
  • Página 34 Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.
  • Página 35 Z87 Pro4 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“...
  • Página 36 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie (9-polig, PANEL1) Netzschalter, Reset-Taste (siehe S.
  • Página 37 Z87 Pro4 Betrieb-LED-Stiftleiste Bitte verbinden Sie (3-polig, PLED1) die Betrieb-LED des (siehe S. 1, Nr. 17) Gehäuses zur Anzeige des Systembetriebsstatus mit dieser Stiftleiste. Serial-ATA-III- Diese sechs SATA-III- SATA3_0 SATA3_2 SATA3_4 Anschlüsse Anschlüsse unterstützen (SATA3_0: SATA-Datenkabel für siehe S. 1, Nr. 11) interne Speichergeräte mit...
  • Página 38 Audiostiftleiste Diese Stiftleiste dient (Frontblende) dem Anschließen von (9-polig, HD_AUDIO1) Audiogeräten an der (siehe S. 1, Nr. 28) Frontblende. 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
  • Página 39 Z87 Pro4 (3-polig, PWR_FAN1) (siehe S. 1, Nr. 1) CPU-Lüfteranschlüsse Dieses Motherboard bietet einen 4-poligen CPU- (4-polig, CPU_FAN1) Lüfteranschluss (lautloser (siehe S. 1, Nr. 3) Lüfter). Falls Sie einen 3-poligen CPU-Lüfter (3-polig, CPU_FAN2) anschließen möchten, (siehe S. 1, Nr. 4) verbinden Sie ihn bitte mit Kontakt 1 bis 3.
  • Página 40 TPM-Stiftleiste Dieser Anschluss (17-polig, TPMS1) unterstützt das Trusted (siehe S. 1, Nr. 26) Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
  • Página 41 Z87 Pro4 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock Z87 Pro4, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
  • Página 42 Spécifications Plateforme • Facteur de forme ATX • Condensateur de conception premium or (condensateurs haute qualité en polymère conducteur 100% fabriqués au Japon) ème Processeur • Prend en charge les processeurs 4 Génération Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package LGA1150 • Conception Digi Power • Alimentation à...
  • Página 43 Z87 Pro4 • Mémoire partagée max. 1792Mo • Trois options de sortie VGA : D-Sub, DVI-D et HDMI • Prend en charge la configuration à triple moniteurs • Prend en charge la technologie HDMI avec une résolution maximale de 1920x1200 @ 60Hz • Prend en charge le mode DVI-D avec une résolution...
  • Página 44 • Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone Stockage • 6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 12 et Intel Smart Response), NCQ, AHCI et « Hot Plug »...
  • Página 45 Certifications • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l’application d’une technologie d’overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers.
  • Página 46 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court- circuité’. Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est ‘ouvert’.
  • Página 47 Z87 Pro4 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Página 48 Embase LED Veuillez brancher le d’alimentation LED d’alimentation (PLED1 à 3 broches) du châssis sur cette (voir p.1, No. 17) embase pour indiquer l’état d’alimentation du système. Connecteurs Serial ATA3 Ces six connecteurs (SATA3_0: SATA3_0 SATA3_2 SATA3_4 SATA3 sont compatibles voir p.1, No.
  • Página 49 Z87 Pro4 Embase audio du panneau Cette embase sert au frontal branchement des appareils (HD_AUDIO1 à 9 audio au panneau audio broches) frontal. (voir p.1, No. 28) 1. L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement.
  • Página 50 (PWR_FAN1 à 3 broches) (voir p.1, No. 1) Connecteurs du Cette carte mère est dotée d’un connecteur pour ventilateur du processeur ventilateur de processeur (CPU_FAN1 à 4 broches) (Quiet Fan) à 4 broches. (voir p.1, No. 3) Si vous envisagez de connecter un ventilateur (CPU_FAN2 à...
  • Página 51 Z87 Pro4 Embase TPM Ce connecteur prend en (TPMS1 à 17 broches) charge un module TPM (voir p.1, No. 26) (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certi- ficats numériques, mots de passe et données en toute sécurité.
  • Página 52 Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.
  • Página 53 Z87 Pro4 1.2 Specifiche Piattaforma • Fattore di forma ATX • Design condensatore Premium Gold (condensatori a conduttore in polimero di alta qualità realizzati al 100% in Giappone) • Supporta CPU 4 Generation Intel® Core i7 / i5 / i3 / Xeon®...
  • Página 54 • Memoria condivisa max. 1792 MB • Tre opzioni uscita VGA: D-Sub, DVI-D e HDMI • Supporta il triplo monitor • Supporta la tecnologia HDMI con una risoluzione max. fino a 1920 x 1200 a 60 Hz • Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 Hz • Supporta D-Sub con una risoluzione max.
  • Página 55 Z87 Pro4 • Jack audio HD: altoparlante posteriore/centrale/basso/ ingresso linea/altoparlante anteriore/microfono Archiviazione • 6 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid Storage 12 e tecnologia Intel Smart Response), NCQ, AHCI e “Hot Plug”...
  • Página 56 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows® non può utilizzare.
  • Página 57 Z87 Pro4 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
  • Página 58 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare l'interruttore sistema...
  • Página 59 Z87 Pro4 Header LED di Collegare il LED di alimentazione alimentazione chassis a (PLED1 a 3 pin) questo header per indicare (vedere pag. 1, n. 17) lo stato di alimentazione del sistema. Connettori Serial ATA3 Questi sei connettori (SATA3_0: SATA3 supportano cavi...
  • Página 60 Header audio pannello Questo header serve a anteriore collegare i dispositivi (AUDIO1_HD a 9 pin) audio al pannello audio (vedere pag. 1, n. 28) anteriore. 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.
  • Página 61 Z87 Pro4 (PWR_FAN1 a 3 pin) (vedere pag. 1, n. 1) Connettori della ventola Questa scheda madre è della CPU dotata di un connettore (CPU_FAN1 a 4 pin) per la ventola della CPU (vedere pag. 1, n. 3) (Ventola silenziosa) a 4 pin.
  • Página 62 Header TPM Questo connettore (TPMS1 a 17 pin) supporta il sistema (vedere pag. 1, n. 26) Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità...
  • Página 63 Z87 Pro4 1 Introducción Gracias por comprar la placa base ASRock Z87 Pro4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.
  • Página 64 1.2 Especificaciones Plataforma • Factor de forma ATX • Diseño de los Condensadores: Premium Gold (Condensadores de polímero conductor, de alta calidad, 100% fabricados en Japón) ª • Compatible con 4. Generación de Intel® Core i7 / i5 / i3 / Xeon®...
  • Página 65 Z87 Pro4 • Memoria compartida máxima: 1792MB • Tres opciones de salida VGA: D-Sub, DVI-D y HDMI • Compatible con monitores triples • Compatible con Tecnología HDMI con máxima resolución hasta 1920x1200 @ 60Hz • Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz • Compatible con D-Sub con máxima resolución hasta...
  • Página 66 • Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono Almace- • Los 6 conectores SATA3 de 6,0 Gb/s, compatibles con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnología Rapid namiento Storage 12 de Intel y Tecnología Smart Response de Intel), NCQ, AHCI y “Hot Plug”...
  • Página 67 Windows® de 32 bits. Los sitemas operativos Windows® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows® no puede utilizar.
  • Página 68 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
  • Página 69 Z87 Pro4 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
  • Página 70 Cabezal de indicador LED Conecte el indicador LED de alimentación de alimentación del chasis (PLED1 de 3 pines) a este cabezal para indicar (consulte la pág.1, N.º 17) el estado de alimentación del sistema. Conectores Serie Estos seis conectores SATA3_0 SATA3_2 SATA3_4 ATA3...
  • Página 71 Z87 Pro4 Cabezal de audio del Este cabezal se utiliza panel frontal para conectar dispositivos (HD_AUDIO1 de 9 pines) de audio al panel de audio (consulte la pág.1, N.º 28) frontal. 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá...
  • Página 72 (PWR_FAN1 de 3 pines) (consulte la pág.1, N.º 1) Conectores del ventilador Esta placa base contiene de la CPU un conector de ventilador (CPU_FAN1 de 4 pines) (ventilador silencioso) de (consulte la pág.1, N.º 3) CPU de 4 pines. Si tiene pensando conectar un (CPU_FAN2 de 3 pines) ventilador de CPU de 3...
  • Página 73 Z87 Pro4 Cabezal TPM Este conector es (TPMS1 de 17 pines) compatible con el sistema (consulte la pág.1, N.º 26) Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseñas y datos. Un sistema TPM también...
  • Página 74 1 Введение Благодарим вас за приобретение надежной материнской платы ASRock Z87 Pro4, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.
  • Página 75 Z87 Pro4 1.2 Спецификация Платформа • Форм-фактор ATX • Конструкция Premium Gold Capacitor (с использованием высококачественных конденсаторов из проводящих полимеров производства Японии) го ЦП • Поддержка процессоров 4- поколения Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150 • Digi Power Design...
  • Página 76 • Максимальный объем совместно используемой памяти: 1792 Мб • Три выхода VGA: D-Sub, DVI-D и HDMI • Поддержка работы с тремя мониторами • Поддержка технологии HDMI с максимальным разрешением до 1920x1200 при 60 Гц • Поддержка DVI-D с максимальным разрешением до 1920x1200 при...
  • Página 77 Z87 Pro4 • Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон Запоминаю- • 6 x разъем SATA3 6,0 Гб/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology щие...
  • Página 78 несем ответственность за возможный ущерб, вызванный разгоном процессора. В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.
  • Página 79 Z87 Pro4 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на...
  • Página 80 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы. Колодка...
  • Página 81 Z87 Pro4 Колодка светодиодного Подключите светодиодный индикатора питания индикатор питания корпуса (3-контактная, PLED1) к этой колодке, чтобы (См. стр. 1, № 17) обеспечить индикацию состояния питания системы. Разъемы Serial ATA3 Эти шесть разъемов (SATA3_0: SATA3 предназначены для SATA3_0 SATA3_2 SATA3_4 см.
  • Página 82 Аудиоколодка передней Эта колодка предназначена для подключения панели аудиоустройств к передней (9-контактная, HD_ аудиопанели. AUDIO1) (См. стр. 1, № 28) 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы...
  • Página 83 Z87 Pro4 (3-контактный, PWR_ FAN1) (См. стр. 1, № 1) Разъемы вентиляторов Эта материнская плата снабжена 4-контактным ЦП разъемом для (4-контактный, CPU_ малошумящего вентилятора FAN1) ЦП. Если вы собираетесь (См. стр. 1, № 3) подключить 3-контактный вентилятор охлаждения (3-контактный, CPU_ процессора, подключайте...
  • Página 84 Колодка ТРМ Этот разъем (17-контактная, TPMS1) обеспечивает (См. стр. 1, № 26) поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность...
  • Página 85 Web site para obter informações específicas acerca do modelo que está a utilizar. Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.
  • Página 86 1.2 Especificações Plataforma • Formato ATX • Design de condensadores banhados a ouro de alta qualidade (Condensadores de polímeros condutores de alta qualidade 100% fabricados no Japão) • Suporta processadores Intel® Core i7 / i5 / i3 / Xeon® / Pentium®...
  • Página 87 Z87 Pro4 • Memória partilhada máxima de 1792MB • Três opções de saída VGA: D-Sub, DVI-D e HDMI • Suporta configuração com três monitores • Suporta tecnologia HDMI com resolução máxima de até 1920x1200 @ 60Hz • Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz • Suporta D-Sub com resolução máxima de até...
  • Página 88 • Ficha de áudio HD: Altifalante traseiro / Central / Graves / Entrada de linha / Altifalante frontal / Microfone Armazena- • 6 x conectores SATA3 a 6,0 Gb/s, com suporte para RAID mento (RAID 0, RAID 1, RAID 5, RAID 10, tecnologia Intel Rapid Storage 12 e tecnologia Intel Smart Response), NCQ, AHCI e “Hot Plug”...
  • Página 89 • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a...
  • Página 90 1.3 Configuração dos jumpers A imagem abaixo ilustra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
  • Página 91 Z87 Pro4 1.4 Terminais e conectores integrados Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal.
  • Página 92 Conector do LED de Ligue o LED de alimentação alimentação do chassis a (PLED1 de 3 pinos) este terminal para indicar (consultar p.1, N.º 17) o estado de alimentação do sistema. Conectores ATA3 de série Estes seis conectores (SATA3_0: SATA3 suportam SATA3_0 SATA3_2 SATA3_4...
  • Página 93 Z87 Pro4 Terminal de áudio do Este terminal destina-se painel frontal à ligação de dispositivos (HD_AUDIO1 de 9 pinos) áudio ao painel de áudio (consultar p.1, N.º 28) frontal. 1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá...
  • Página 94 (PWR_FAN1 de 3 pinos) (consultar p.1, N.º 1) Conectores da ventoinha Esta placa principal inclui um da CPU conector de ventoinha de CPU (CPU_FAN1 de 4 pinos) (Ventoinha silenciosa) de 4 (consultar p.1, N.º 3) pinos. Se pretender ligar uma ventoinha de CPU de 3 pinos, (CPU_FAN2 de 3 pinos) ligue-a ao Pino 1-3.
  • Página 95 Z87 Pro4 Terminal TPM Este conector suporta (TPMS1 de 17 pinos) um sistema com Módulo (consultar p.1, N.º 26) de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, palavras-passe e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a...
  • Página 96 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z87 Pro4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar. Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması...
  • Página 97 Z87 Pro4 1.2 Özellikler • ATX Form Faktörü Platform • Premium Gold Sığa tasarımı (%100 Japon-malı kaliteli İletken Polimer Sığalar) ncü • 4 Nesil Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedir • Dijital Güç...
  • Página 98 • Maksimum paylaşılan bellek 1792MB • Üç VGA Çıkışı seçeneği: D-sub, DVI-D ve HDMI • Üçlü Monitör Desteği • 1920x1200 @ 60Hz'ye kadar çözünürlükte HDMI Teknolojisini destekler • 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler • 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler • HDMI ile Otomatik Dudak Senkronizasyonu (12bpc=, xvYCC ve HBR (Yüksek Bit Hızında Ses) özelliklerini...
  • Página 99 Z87 Pro4 • HD Ses Jakı: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön Hoparlör / Mikrofon Depolama • 6 x SATA3 6,0 Gb/s bağlayıcıları, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi 12 ve Intel Akıllı...
  • Página 100 • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını...
  • Página 101 Z87 Pro4 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı...
  • Página 102 1.4 Ekli Bağlantılar ve Bağlayıcılar Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı Güç anahtarını bağlayın, (9-pin PANEL1) kasa üzerindeki anahtar (bkz sf.1, No.
  • Página 103 Z87 Pro4 Güç LED Bağlantısı Sistemin güç durumunun (3-pin PLED1) belirtilmesi için lütfen (bkz. sf.1, No. 17) güç LED'ini bu bağlantıya takın. Seri ATA3 Bağlayıcıları Bu altı SATA3 bağlayıcısı, (SATA3_0: veri aktarım hızı 6,0 Gb/ SATA3_0 SATA3_2 SATA3_4 bkz. sf.1, No. 11)
  • Página 104 Ön Panel Ses Bağlantısı Bu bağlantı, ses (9-pin HD_AUDIO1) aygıtlarının ön ses (bkz. sf.1, No. 28) paneline bağlanması içindir. 1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir.
  • Página 105 Z87 Pro4 (3-pin PWR_FAN1) (bkz sf.1, No. 1) CPU Fan Bağlayıcıları Bu anakart, 4-Pin CPU (4-pin CPU_FAN1) fan (Sessiz Fan) bağlayıcısı (bkz sf.1, No. 3) sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, (3-pin CPU_FAN2) lütfen Pin 1-3'ü kullanın. (bkz sf.1, No. 4) ATX Güç...
  • Página 106 TPM bağlantısı Bu bağlayıcı, anahtarlar, (17-pin TPMS1) dijital sertifikalar, (bkz. sf.1, No. 26) parolalar ve verileri güvenli bir şekilde saklama özelliği bulunan Güvenilir Platform Modülü (TPM) sistemini destekler. TPM sistemleri, aynı zamanda ağ güvenliğinin artırılması, dijital kimliklerin korunması ve platform bütünlüğünün sağlanmasına da yardımcıdır.
  • Página 107 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기 술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체 적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목 록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.
  • Página 108 1.2 규격 • ATX 폼 팩터 플랫폼 • 프리미엄 골드 콘덴서 구조 (100% 일본산 고품질 전도성 폴리머 콘덴서 ) • LGA1150 패키지로 제공되는 4 세대 Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® 지원 • Digi 전원 구조 •...
  • Página 109 Z87 Pro4 • 최대 공유 메모리 1792MB • VGA 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI • 삼중 모니터 지원 • HDMI 기술 지원 ( 최대 해상도 1920x1200 @ 60Hz) • DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz) •...
  • Página 110 • HD 오디오 잭 : 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전면 스피커 / 마이크 • SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, 저장 장치 RAID 5, RAID 10, Intel 빠른 저장 기술 12 및 Intel 스마트 응답...
  • Página 111 • FCC, CE, WHQL 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이...
  • Página 112 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단 락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점 퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼...
  • Página 113 Z87 Pro4 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우 지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 . 섀시의 전원 스위치 , 리 시스템 패널 헤더...
  • Página 114 전원 LED 헤더 시스템 전원 상태를 나 (3 핀 PLED1) 타내려면 섀시 전원 LED (1 페이지 , 17 번 항목 참조 ) 를 이 헤더에 연결하십시 오 . 시리얼 ATA3 커넥터 이들 6 개의 SATA3 커 SATA3_0 SATA3_2 SATA3_4 (SATA3_0: 넥터는...
  • Página 115 Z87 Pro4 전면 패널 오디오 헤더 이 헤더는 오디오 장치 (9 핀 HD_AUDIO1) 를 전면 오디오 패널에 (1 페이지 , 28 번 항목 참조 ) 연결하는 데 사용됩니 다 . 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어...
  • Página 116 (3 핀 PWR_FAN1) (1 페이지 , 1 번 항목 참조 ) CPU 팬 커넥터 이 마더보드에는 4 핀 (4 핀 CPU_FAN1) CPU 팬 ( 저소음 팬 ) (1 페이지 , 3 번 항목 참조 ) 커넥터가 탑재되어 있습니다 . 3 핀 CPU (3 핀...
  • Página 117 Z87 Pro4 TPM 헤더 이 커넥터는 키 , 디지털 (17 핀 TPMS1) 인증서 , 암호 및 데이터 (1 페이지 , 26 번 항목 참 를 안전하게 보관할 수 있 조 ) 는 TPM(Trusted Platform Module) 시스템을 지원합니 다 . TPM 시스템은 네트워...
  • Página 118 1 はじめに ASRock Z87 Pro4 マザーボードをお買い上げいただきまして誠にありがとうござ います。 ASRock Z87 Pro4 マザーボードは、 ASRock の一貫した厳格な品質管理の 下で製造された信頼性の高いマザーボードです。 アスロックの品質と耐久性の取 り組みに準拠した堅牢な設計を持つ、 優れたパフォーマンスを提供します。 マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、 このマニュ アルの内容は予告なしに変更することがあります。 このマニュアルの内容に変更 があった場合には、 更新されたバージョンは、 予告なくアスロックのウェブサイト から入手できるようになります。 このマザーボードに関する技術的なサポートが必 要な場合には、 ご使用のモデルについての詳細情報を、 当社のウェブサイトで参照 ください。 アスロックのウェブサイトでは、 最新の VGA カードおよび CPU サポー ト一覧もご覧になれます。 アスロックウェブサイト http://www.asrock.com.
  • Página 119 Z87 Pro4 1.2 仕様 • ATX フォームファクター プラットフォー • プレミアムゴールドコンデンサー設計 (100% 日本製の高品 ム 質導電性高分子コンデンサー) • LGA1150 パッケージでは、 第 4 世代の Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® に対応 • デジタル電源設計 • 6 電源フェーズ設計 • Intel® ターボブースト 2.0 テク ノロジーをサポート...
  • Página 120 • 最大共有メモリ 1792MB • 3 つの VGA 出力オプション:D-Sub、 DVI-D、 HDMI • 3 台のモニターをサポート • HDMI テク ノロジーをサポート。 最大解像度 1920x1200 @60Hz • DVI-D をサポート。 最大解像度 1920x1200 @60Hz • D-Sub をサポート。 最大解像度 1920x1200 @60Hz • HDMI ( HDMI 準拠のモニターが必要) では、 オートリップ シンク、 ディープカラー (12bpc) 、 xvYCC、 HBR (高ビッ トレ ートオーディオ)...
  • Página 121 Z87 Pro4 • HD オーディオジャック : リアスピーカー / センター / バス / ラインイン / フロントスピーカー / マイ ク • 6 x SATA3 6.0 Gb/ 秒コネクター、 RAID (RAID 0、 RAID 1、 ストレージ RAID 5、 RAID 10、 Intel ラピッ ドストレージテク ノロジー 12、 Intel スマートレスポンステク ノロジー)、 NCQ、 AHCI、 「 ホ...
  • Página 122 • ErP/EuP Ready (ErP/EuP ready 電源が必要です) * 商品詳細については、 当社ウェブサイトをご覧ください。 http://www.asrock.com BIOS 設定の調整、 アンタイドオーバークロックテク ノロジーの適用、 サードパー ティのオーバークロックツールの使用などを含む、 オーバークロックには、 一定の リスクを伴いますのでご注意ください。 オーバークロックするとシステムが不安定 になったり、 システムのコンポーネントやデバイスが破損することがあります。 ご自 分の責任で行ってください。 弊社では、 オーバークロックによる破損の責任は負い かねますのでご了承ください。 Windows® 32 ビットオペレーティングシステムでの、 システム使用に割り当てられ た実際のメモリサイズは制限のため、 4GB 未満のことがあります。 Windows® 64 ビットのオペレーティングシステムでは、 そのような制限はありません。 Windows® では使えないメモリを使用するために、 ASRock XFast RAM を使用することがで きます。...
  • Página 123 Z87 Pro4 1.3 ジャ ンパー設定 このイラストは、 ジャ ンパーの設定方法を示しています。 ジャ ンパーキャップがピ ンに被さっていると、 ジャ ンパーは 「ショート」 です。 ジャ ンパーキャップがピンに 被さっていない場合には、 ジャ ンパーは 「オープン」 です。 この図は 3 ピンのジャ ンパーを表し、 ジャ ンパーキャップがピン 1 とピン 2 に被さっているとき、 これら のピンは 「ショート」 です。 CMOS クリアジャ ンパー (CLRCMOS1) デフォルト...
  • Página 124 1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネ クターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクターに ジャンパーキャップを被せると、 マザーボードに永久損傷が起こることがあります。 システムパネルヘッダー 電源スイッチを接続し、 (9 ピンパネル 1) スイッチをリセッ トし、 下 (p.1、 No. 16 参照) 記のピン割り当てに従っ て、 シャーシのシステムス テータス表示ランプをこ のヘッダーにセッ トしま す。 ケーブルを接続すると きには、 ピンの+と−に気 をつけてください。 PWRBTN (電源スイッチ) : シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、 システムをオフにする方法を設定できます。 RESET (リセットスイッチ) : シャーシ前面パネルのリセットスイッチに接続してください。...
  • Página 125 Z87 Pro4 電源 LED ヘッダー システムの電源ステー (3 ピン PLED1) タスを表示するために、 (p.1、 No. 17 参照) シャーシ電源 LED をこ のヘッダーに接続してく ださい。 シリアル ATA3 コネクター これら 6 つの SATA3 コ (SATA3_0: ネクターは、 最高 6.0 Gb/ SATA3_0 SATA3_2 SATA3_4 p.1、 No. 11 参照) 秒のデータ転送速度で...
  • Página 126 フロントパネルオーディ このヘッダーは、 フロント オヘッダー オーディオパネルにオー (9 ピン HD_AUDIO1) ディオデバイスを接続す (p.1、 No. 28 参照) るためのものです。 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい ることが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよ びシャーシのマニュアルの指示に従ってください。 2. ACʼ97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー ディオヘッダーに取り付けてください。 Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。 C.
  • Página 127 Z87 Pro4 (3 ピン PWR_FAN1) (p.1、 No. 1 参照) CPU ファンコネクター このマザーボードは 4 ピ (4 ピン CPU_FAN1) ン CPU ファン (静音ファ (p.1、 No. 3 参照) ン) コネクターを提供しま す。 3 ピンの CPU ファン (3 ピン CPU_FAN2) を接続する場合には、 ピ (p.1、 No. 4 参照)...
  • Página 128 TPM ヘッダー このコネクターはトラス (17 ピン TPMS1) テッ ドプラッ ト フォームモ (p.1、 No. 26 参照) ジュール (TPM) システ ムをサポートし、 鍵、 デジ タル証明書、 パスワード、 データを安全に保管する ことができます。 TPM シ ステムはまた、 ネッ トワー クセキュリティを高め、 デ ジタル証明書を保護し、 プラッ ト フォームの完全 性を保証します。...
  • Página 129 Z87 Pro4 1 简介 感谢您购买 ASRock Z87 Pro4 主板,这是按照 ASRock 一贯严格质量控制标准生 产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计和卓越 性能。 由于主板规格和 BIOS 软件可能已更新,因此, 本文档的内容可能会随时更改,恕 不另行通知。如果本文档有任何修改,则更新的版本将发布在 ASRock 网站上,我 们不会另外进行通知。如果您需要与此主板相关的技术支持,请访问我们的网站 以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。ASRock 网站 http://www.asrock.com。 1.1 包装清单 • ASRock Z87 Pro4 主板 (ATX 规格尺寸)...
  • Página 130 1.2 规格 • ATX 规格尺寸 平台 • 优质亮金电容器设计 (100% 日本造高品质导电性高分子电 容器) • 支持 LGA1150 封装第 4 代 Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® • Digi Power (帝捷) 设计 • 6 电源相设计 • 支持 Intel® Turbo Boost 2.0 技术 •...
  • Página 131 Z87 Pro4 • 最大共享内存 1792MB • 三个 VGA 输出选项 :D-Sub、DVI-D 和 HDMI • 支持三台监视器 • 支持 HDMI 技术,60Hz 时最大分辨率达 1920x1200 • 支持 DVI-D,60Hz 时最大分辨率达 1920x1200 • 支持 D-Sub,60Hz 时最大分辨率达 1920x1200 • 通过 HDMI ( 需要符合规格的 HDMI 监视器) 支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和...
  • Página 132 • 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声 器 / 麦克风 • 6 x SATA3 6.0 Gb/s 接口, 支持 RAID (RAID 0、RAID 1 、 存储 RAID 5、RAID 10、Intel Rapid Storage Technology 12 和 Intel Smart Response Technology) 、 NCQ、 AHCI 和 “热插拔” •...
  • Página 133 • Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bit 兼容 操作系统 • FCC、CE、WHQL 认证 • ErP/EuP 支持 (需要支持 ErP/EuP 的电源) * 有关详细产品信息 ,请访问我们的网站: http://www.asrock.com 须认识到超频会有一定风险,包括调整 BIOS 设置,应用 “自由超频技术” ,或使用 第三方超频工具。超频可能会影响到系统的稳定性,甚至对系统的组件和设备造 成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的 损坏概不负责。 由于限制原因,实际内存容量可能会小于 4GB, 以保留给 Windows® 32-bit 操作系...
  • Página 134 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时,跳线 “短接” 。如果这些 针脚上没有装跳线帽,跳线 “开路” 。此图显示 3 针跳线, 当跳线帽装在针脚 1 和 针脚 2 上,它们 “短接” 。 清除 CMOS 跳线 (CLRCMOS1) 清除 CMOS 默认 (见第 1 页 ,第 23 个) CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置,请关闭计算机 , 从电源上拔下电源线插头。等候 15 秒后,使用跳线帽将 CLRCMOS1 上的针脚...
  • Página 135 Z87 Pro4 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到 这些接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配,将 (9 针 PANEL1) 机箱上的电源开关、 重置 见第 1 页 , 第 16 个) 开关和系统状态指示灯 连接到此接脚。在连接线 缆前请记下正负针脚。 PWRBTN (电源开关) : 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET (重置开关) : 连接到机箱前面板上的重置开关。如果计算机死机,无法执行正常重新启动,按重 置开关重新启动计算机。 PLED (系统电源 LED) : 连接到机箱前面板上的电源状态指示灯 。系统操作操作时,此 LED 亮起。系统处...
  • Página 136 电源 LED 接脚 请将机箱电源 LED 连接 (3 针 PLED1) 到此接脚以指示系统电源 (见第 1 页 ,第 17 个) 状态。 串行 ATA3 接口 这六个 SATA3 接口支持 (SATA3_0: 最高 6.0 Gb/s 数据传输 SATA3_0 SATA3_2 SATA3_4 见第 1 页 ,第 11 个) 速率的内部存储设备的 (SATA3_1: SATA 数据线。 见第...
  • Página 137 Z87 Pro4 前面板音频接脚 此接脚用于将音频设备 (9 针 HD_AUDIO1) 连接到前音频面板。 (见第 1 页 ,第 28 个) 1. 高清音频支持插孔感测,但机箱上的面板连线必须支持 HDA 才能正常工作。请 按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’ 97 音频面板,请按照以下步骤将它安装到前面板音频接脚: A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R,将 Audio_L (LIN) 连接到 OUT2_L。...
  • Página 138 (3 针 PWR_FAN1) 见第 1 页 , 第 1 个) CPU 风扇接口 此主板提供 4 针 CPU 风 (4 针 CPU_FAN1) 扇 (静音风扇) 接口。如 见第 1 页 , 第 3 个) 果您打算连接 3 针 CPU 风扇,请将它连接到针脚 (3 针 CPU_FAN2) 1-3。 见第 1 页 , 第 4 个) ATX 电源接口...
  • Página 139 Z87 Pro4 TPM 接脚 此接口支持 Trusted (17 针 TPMS1) Platform Module (信任平 (见第 1 页 ,第 26 个) 台模块,TPM) 系统, 可 以安全地存储密钥、数字 证书、密码和数据。TPM 系统也可以帮助增强网络 安全,保护数字身份和确 保平台完整性。...
  • Página 140 電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電 子信息產品污染控制標示要求」,電子信息產品應進行標示,藉以向消費者揭 露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染 或對人身、財產造成嚴重損害的期限。依上述規定,您可于本產品之印刷電路 板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板 之環保使用期限為 10 年。 圖一 有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明,請參照以下表格 及說明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求,然該部件仍符合歐盟指令...
  • Página 141 Z87 Pro4 1 簡介 感謝您購買 ASRock Z87 Pro4 主機板, 本主機板經 ASRock 嚴格品管製作,是 一套讓人信賴的可靠產品。 本產品採耐用設計所展現的優異效能,完全符合 ASRock 對品質及耐用度的承諾。 由於主機板規格及 BIOS 軟體可能會更新,所以本文件內容如有變更 ,恕不另行通 知。如本文件有任何修改, 可至 ASRock 網站逕行取得更新版本,不另外通知。若 您需要與本主機板相關的技術支援,請上我們的網站瞭解有關您使用機型的特定 資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網 站 http://www.asrock.com 1.1 包裝內容 • ASRock Z87 Pro4 主機板 (ATX 尺寸)...
  • Página 142 1.2 規格 • ATX 尺寸 平台 • 黃金級電容設計 (100% 日本製高品質固態高分子電容) • 支援第 4 代 Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® ( LGA1150 封裝) • 數位電源設計 • 6 電源相位設計 • 支援 Intel® Turbo Boost 2.0 技術 •...
  • Página 143 Z87 Pro4 • 最大共用記憶體 1792MB • 三個 VGA 輸出選項:D-Sub、DVI-D 及 HDMI • 支援三台顯示器 • 支援最高達 1920x1200 @ 60Hz 解析度的 HDMI 技術 • 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D • 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub • 支援使用 HDMI ( 需相容於 HDMI 監視器) 的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及...
  • Página 144 • HD 音訊插孔 :後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇 叭 / 麥克風 • 6 x SATA3 6.0 Gb/s 接頭支援 RAID (RAID 0、RAID 1 、 儲存裝置 RAID 5、RAID 10、Intel 快速儲存技術 12 及 Intel 智慧反應 技術) 、NCQ、 AHCI 及 「熱插拔」 •...
  • Página 145 • 相容 Microsoft® Windows® 8 / 8 64 位元 / 7 / 7 64 位元 作業系統 • FCC、CE、WHQL 認證 • ErP/EuP Ready (需具備 ErP/EuP ready 電源供應器) * 如需產品詳細資訊,請上我們的網站: http://www.asrock.com 請務必理解,超頻可能產生某種程度的風險,其中包括調整 BIOS 中的設定、採用 自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性,或 者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們 對於因超頻所造成的可能損害概不負責。 在 Windows® 32 位元作業系統下 ,因有保留供系統使用記憶體的限制,所以實際 記憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使 用 ASRock XFast RAM 運用 Windows® 無法使用的記憶體。...
  • Página 146 1.3 跳線設定 圖例顯示設定跳線的方式 。當跳線帽套在針腳上時,該跳線為 「短路」 。若沒有跳 線帽套在針腳上,該跳線為 「開啟」 。圖例顯示當 3-pin 跳線的跳線蓋套在 pin1 及 pin2 時,這兩個針腳皆為 「短路」 。 清除 CMOS 跳線 (CLRCMOS1) 清除 CMOS 預設 (請參閱第 1 頁 ,編號 23) 您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設 設定 ,請先關閉電腦電源,再拔下電源供應器的電源線。在等待 15 秒後,請使 用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過,請不要在更新 BIOS 後立即清除...
  • Página 147 Z87 Pro4 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套 在排針及接頭上,將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列 (9-pin PANEL1) 將機殼上的電源開關、 (請參閱第 1 頁 ,編號 16) 重設開關及系統狀態 指示燈連接至此排針。 在連接纜線之前請注 意正負針腳。 PWRBTN ( 電源開關 ): 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 ): 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動,按下重 設開關即可重新啟動電腦。 PLED ( 系統電源 LED): 連接至機殼前面板上的電源狀態指示燈。系統正在運作時,此 LED 會亮起。系統 進入 S1/S3 睡眠狀態時,LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時,...
  • Página 148 電源 LED 排針 請將機殼電源 LED 連 (3-pin PLED1) 接至此標頭, 以指示系 (請參閱第 1 頁 ,編號 17) 統的電源狀態。 Serial ATA3 接頭 這六組 SATA3 接頭皆支 SATA3_0 SATA3_2 SATA3_4 援內部儲存裝置的 SATA (SATA3_0: 請參閱第 1 頁 ,編號 資料纜線,最高可達 6.0 11) Gb/s 資料傳輸率。 SATA3_1 SATA3_3 SATA3_5 (SATA3_1: 請參閱第...
  • Página 149 Z87 Pro4 前面板音訊排針 本排針適用於連接音 (9-pin HD_AUDIO1) 訊裝置至前面板音訊。 (請參閱第 1 頁 ,編號 28) 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing),但機殼上的面板線必須 支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’ 97 音訊面板,請按照以下步驟安裝至前面板音訊排針: A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。...
  • Página 150 (3-pin PWR_FAN1) (請參閱第 1 頁 ,編號 1) CPU 風扇接頭 本主機板配備 4-Pin (4-pin CPU_FAN1) CPU 風扇 ( 靜音風扇 ) (請參閱第 1 頁 ,編號 3) 接頭。若您計畫連接 3-Pin CPU 風扇,請接 (3-pin CPU_FAN2) 至 Pin 1-3。 (請參閱第 1 頁 ,編號 4) ATX 電源接頭 本主機板配備一組 24- (24-pin ATXPWR1) pin ATX 電源接頭。若...
  • Página 151 Z87 Pro4 TPM 標頭 此接頭支援信賴平台 (17-pin TPMS1) 模組 (TPM) 系統, 可 (請參閱第 1 頁 ,編號 26) 確保儲存金鑰、數位憑 證密碼及資料的安全。 TPM 系統也能強化網 路安全、保護數位身分 並確定平台完整性。...
  • Página 152 ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan daftar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com. 1.1 Isi Kemasan • Motherboard ASRock Z87 Pro4 (Bentuk dan Ukuran ATX)
  • Página 153 Z87 Pro4 1.2 Spesifikasi Platform • Bentuk dan Ukuran ATX • Desain Premium Gold Capacitor (100% Kapasitor Polimer Konduktif berkualitas tinggi buatan Jepang) • Mendukung Intel® Core i7 / i5/ i3/ Xeon®/ Pentium®/ Celeron® Generasi Ke-4 dalam Paket LGA1150 • Desain Digi Power • Desain 6 Fase Daya...
  • Página 154 • Memori bersama maksimum 1792MB • Tiga pilihan output VGA: D-Sub, DVI-D, dan HDMI • Mendukung Tiga Monitor • Mendukung Teknologi HDMI dengan resolusi maksimum hingga 1920x1200 @ 60Hz • Mendukung DVI-D dengan resolusi maksimum hingga 1920x1200 @ 60Hz • Mendukung D-Sub dengan resolusi maksimum hingga 1920x1200 @ 60Hz • Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan HBR (High Bit Rate Audio) dengan HDMI (memerlukan...
  • Página 155 Z87 Pro4 • Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran masuk/Speaker Depan/Mikrofon Penyimpanan • 6 x Konektor SATA3 6,0 Gb/s, mendukung RAID (RAID 0, RAID 1, RAID 5, RAID 10, Teknologi Intel Rapid Storage 12, dan Teknologi Intel Smart Response), NCQ, AHCI, dan “Hot Plug”...
  • Página 156 • FCC, CE, WHQL • Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking pihak ketiga.
  • Página 157 Z87 Pro4 1.3 Konfigurasi Jumper Gambar menunjukkan cara mengkonfigurasi jumper. Bila penutup jumper diletakkan pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper yang diletakkan pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.
  • Página 158 1.4 Header dan Konektor Onboard Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan konektor akan mengakibatkan kerusakan permanen pada motherboard. Header Panel Sistem Sambungkan switch daya, (PANEL1 9-pin) atur ulang indikator status (lihat hal.
  • Página 159 Z87 Pro4 Header LED Daya Sambungkan LED daya (PLED1 3-pin) chassis ke soket ini untuk (lihat hal. 1, No. 17) menunjukkan status daya sistem. Konektor Serial ATA3 Keenam konektor SATA3 (SATA3_0: ini mendukung kabel data SATA3_0 SATA3_2 SATA3_4 lihat hal. 1, No. 11)
  • Página 160 Header Audio Panel Header ini untuk Depan menyambungkan (HD_AUDIO1 9-pin) perangkat audio ke panel (lihat hal. 1, No. 28) audio depan. 1. Audio Definisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstal sistem.
  • Página 161 Z87 Pro4 (PWR_FAN1 3-pin) (lihat hal. 1, No. 1) Konektor Kipas CPU Motherboard ini (CPU_FAN1 4-pin) memberikan konektor (lihat hal. 3, No. 1) kipas CPU 4-Pin (Kipas Hening). Jika (CPU_FAN2 3-pin) Anda berencana untuk (lihat hal. 4, No. 1) menyambungkan kipas CPU 3-Pin, sambungkan ke Pin 1-3.
  • Página 162 Header TPM Konektor ini mendukung (TPMS1 17-pin) sistem TPM (Trusted (lihat hal. 1, No. 26) Platform Module), yang dapat menyimpan kode kunci, sertifikat digital, sandi, dan data secara aman. Sistem TPM juga membantu meningkatkan keamanan jaringan, melindungi identitas digital, dan memastikan integritas platform.
  • Página 163 Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...
