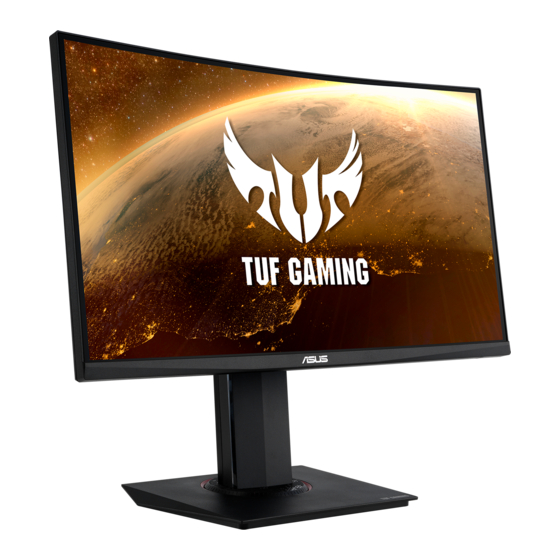

Serie VG24V
Monitor LCD
Guía del usuario

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Asus VG24V Serie

  • Página 1 Serie VG24V Monitor LCD Guía del usuario...
  • Página 2: Tabla De Contenido

    La garantía del producto o el servicio no se extenderá si: (1) el producto se repara, modifica o altera, a menos que tal reparación, modificación o alteración esté autorizada por escrito por ASUS; (2) el número de serie del producto está deteriorado o se ha extraviado.
  • Página 3: Avisos

    Avisos Declaración de la Comisión Federal de Comunicaciones (FCC, Federal Communications Commission) Este dispositivo cumple la Parte 15 de las Reglas de la FCC. Su funcionamiento está sujeto a dos condiciones: • Este dispositivo no puede causar interferencias perjudiciales, y • Este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que pueda causar un funcionamiento no deseado. Este equipo ha sido probado, hallándose que satisface los límites de un dispositivo digital de Clase B de acuerdo con los requisitos definidos en la Sección 15 de la normativa FCC. Estos límites se establecieron con el fin de proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y puede irradiar energía en frecuencias de radio y, si no se instala y usa de acuerdo con las instrucciones del fabricante, puede causar interferencias perjudiciales para las comunicaciones de radio. Sin embargo, no se puede garantizar que la interferencia no ocurrirá en una instalación en particular. En el caso de que el equipo causara interferencias perjudiciales para la recepción de radio o TV, lo que puede determinarse encendiendo y apagando el equipo, se sugiere que el usuario lleve a cabo una o varias de las siguientes medidas para corregir dichas interferencias: • Reorientar o colocar en otro lugar la antena receptora. • Aumentar la separación entre el equipo y el receptor. • Conectar el equipo a una toma de corriente que se encuentre en un circuito distinto al que está conectado el receptor. • Solicitar ayuda al proveedor o a un profesional de radio y TV con experiencia.
  • Página 4: Información De Seguridad

    Información de seguridad • Antes de instalar el monitor, lea atentamente toda la documentación incluida en el paquete. • Para evitar incendios o descargas eléctricas, no exponga el monitor a la lluvia ni a la humedad. • No abra la carcasa del monitor. En el interior del mismo hay componentes con voltaje alto y peligroso que puede provocar graves daños personales. • Si la fuente de alimentación se avería, no intente arreglarla usted mismo. Póngase en contacto con un profesional cualificado o con su proveedor. • Antes de usar el producto, asegúrese de que todos los cables están correctamente conectados y que los cables de alimentación no están dañados. Si detecta algún daño, póngase en contacto con su distribuidor inmediatamente. • Las ranuras y aberturas situadas en la parte posterior y superior de la carcasa están pensadas para la ventilación del aparato. No las bloquee. No coloque nunca este aparato cerca de un radiador o fuentes de calor ni sobre ellas a menos que se proporcione la ventilación adecuada. • El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de alimentación de su domicilio, póngase en contacto con su distribuidor o con la compañía eléctrica local. • Use el enchufe adecuado que cumpla la normativa eléctrica local. • No sobrecargue las regletas de enchufes ni los alargadores. Si lo hace, podría provocar fuego o descargas eléctricas. • Evite el polvo, la humedad y las temperaturas extremas. No coloque el monitor en un área donde se pueda mojar. Coloque el monitor en una superficie estable.
  • Página 5 • Si tiene problemas técnicos con el monitor, póngase en contacto con un profesional cualificado o con su distribuidor. • Proporcione una conexión a tierra antes de conectar el enchufe principal a la toma de corriente eléctrica. ADVERTENCIA El uso de otros auriculares o audífonos que no sean los especificados puede producir pérdida de audición debido a las presiones de sonido excesivas.
  • Página 6: Limpieza Y Mantenimiento

    Limpieza y mantenimiento • Antes de levantar o reparar el monitor, debe desconectar los cables y el cable de alimentación. Siga las técnicas correctas para levantar el monitor cuando lo coloque. Cuando levante o transporte el monitor, agárrelo por los bordes. No levante la pantalla por la base ni el cable de alimentación. • Limpieza. Apague el monitor y desenchufe el cable de alimentación. Limpie la superficie del monitor con un paño sin pelusas y no abrasivo. Las manchas resistentes se pueden eliminar con un paño humedecido con un producto de limpieza suave. • No utilice productos de limpieza que contengan alcohol o acetona. Utilice productos de limpieza fabricados para pantallas LCD. Nunca rocíe productos de limpieza directamente en la pantalla, ya que pueden gotear dentro del monitor y causar descargas eléctricas. Los siguientes síntomas son normales en el monitor: • Debido a la naturaleza de la luz fluorescente, la pantalla puede parpadear durante el uso inicial. Desconecte la alimentación y vuelva a conectarla para asegurarse de que el parpadeo desaparece. • Puede detectar un brillo ligeramente irregular en la pantalla dependiendo del patrón de escritorio que utilice. • Cuando la misma imagen se muestra durante horas, una imagen remanente de la pantalla anterior puede mantenerse en pantalla al cambiar de imagen. La pantalla se recuperará lentamente. Si no es así, desconecte la corriente durante varias horas. • Cuando la pantalla se quede en blanco, parpadee o ya no funcione, póngase en contacto con su distribuidor o centro de servicio para repararla. ¡No repare la pantalla usted mismo!
  • Página 7 Dónde encontrar más información Consulte las siguientes fuentes para obtener información adicional y las actualizaciones del software. Sitios Web de ASUS Los sitios Web de ASUS en todo el mundo proporcionan información actualizada del hardware y los productos de software de ASUS. Consulte el sitio Web http://www.asus.com Documentación opcional El paquete del producto puede incluir documentación opcional que puede haber agregado su distribuidor. Estos documentos no forman parte del paquete estándar.
  • Página 8: Bienvenido

    ¡Bienvenido! ® ¡Gracias por adquirir el monitor LCD de ASUS Los monitores LCD panorámicos más modernos de ASUS proporcionan una visualización más nítida, clara y brillante, además de una gran cantidad de funciones que mejoran la experiencia de visualización. ¡Con estas funciones, disfrutará de la comodidad y la experiencia visual agradable que proporciona el monitor! Contenido del paquete Compruebe que el paquete contiene los siguientes artículos: Monitor LCD Guía de inicio rápido Tarjeta de Garantía 1x Cable de alimentación 1x Adaptador 1x Cable DisplayPort (opcional) 1x Cable HDMI (opcional) • Si alguno de los artículos anteriores falta o está dañado, póngase en contacto son su distribuidor inmediatamente. Monitor LCD de ASUS - Serie VG24V...
  • Página 9: Ensamblar El Monitor

    Ensamblar el monitor Para ensamblar el monitor: • Mientras se monta el brazo y la base del monitor, es recomendable mantener el monitor dentro de su embalaje de poliestireno expandido (EPS, Expanded Polystyrene). Alinee el orificio del tornillo del brazo con el tornillo integrado en la base. A continuación, inserte la base en el brazo. Fije la base al brazo apretando el tornillo incluido. • Tamaño del tornillo de la base: M6 x 10mm. Capítulo 1: Introducción al producto...
  • Página 10: Conectar Los Cables

    Conectar los cables 1.4.1 Parte posterior del monitor LCD HDMI-1 HDMI-2 DCIN Puerto de salida de auriculares DisplayPort Puerto HDMI-2 Puerto HDMI-1 Puerto ENTRADA DE CC Bloqueo Kensington Monitor LCD de ASUS - Serie VG24V...
  • Página 11: Presentación Del Monitor

    Presentación del monitor 1.5.1 Utilizar los botones de control Utilice los botones de control situados en la parte inferior del monitor para ajustar la configuración de la imagen. Indicador de encendido: • En la tabla siguiente encontrará la definición del color del indicador de alimentación. Estado Descripción Blanco ENCENDER Ámbar Modo de espera APAGAR APAGAR Botón de alimentación: • Presione este botón para encender y apagar el monitor. GameVisual: • Presione este botón de acceso directo para cambiar entre los siete modos preestablecidos de vídeo (Modo Escenario, Modo Carrera, Modo Cine, Modo RTS/RPG, Modo FPS, Modo sRGB y Modo MOBA) con la tecnología de inteligencia de vídeo GameVisual™.
  • Página 12 5 direcciones GamePlus Menú GamePlus-Punto de GamePlus- principal mira Temporizador Punto de mira (Modo de prácticas) Temporizador Contador de FPS Alineación de pantallas Botón Cerrar • Permite salir del menú OSD. Botón (5-vías): • Permite activar el menú OSD. Activa el elemento de menú OSD seleccionado. • Aumenta/Disminuye los valores o mueve su selección arriba/abajo/ izquierda/derecha Monitor LCD de ASUS - Serie VG24V...
  • Página 13: Ajustar El Monitor

    Ajustar el monitor • Para conseguir la mejor visualización posible, es recomendable mirar a toda la superficie del monitor y, a continuación, ajustarlo con el ángulo que le resulte más cómodo. • Sujete la base para impedir que el monitor se caiga cuando cambie su ángulo. • Puede ajustar el ángulo del monitor entre +23˚ y -5˚, así como girarlo 62˚ hacia la izquierda o hacia la derecha. También puede ajustar la altura del monitor entre +/- 15cm. -5 ~ 23 15cm 62° 62° 90° 90° Monitor LCD de ASUS - Serie VG24V...
  • Página 14: Desmontar El Brazo Y La Base (Para El Soporte Para Pared Vesa)

    Desmontar el brazo y la base (para el soporte para pared VESA) El brazo desmontable de este monitor LCD está especialmente diseñado para soportes para pared VESA. Para desmontar el brazo y la base Desconecte los cables de alimentación y señal. Coloque el monitor boca abajo con cuidado sobre su embalaje de EPS. Quite las tapas con tornillos. Quite los cuatro (4) tornillos que sujetan el brazo a la parte posterior del monitor. Desmonte el pedestal (brazo y base) del monitor. • El kit para instalación en pared VESA (100 mm x 100 mm) se adquiere por separado. • Utilice solamente el soporte para instalación en pared homologado por UL que aguante un peso o carga mínima de 5,66 kg (tamaño de los tornillos: M4 x 10 mm). Capítulo 2: Configuración...
  • Página 15: Dimensiones Del Contorno

    Dimensiones del contorno Unidad: mm [pulgadas] Monitor LCD de ASUS - Serie VG24V...
  • Página 16: Menú En Pantalla (Osd)

    Presione el botón central del botón de 5 direcciones para mostrar el menú OSD. Presione los botones  y  para alternar entre las opciones de Menú. A medida que pase de un icono a otro, el nombre de opción se resaltará. Para seleccionar el elemento resaltado en el menú, presione el botón Centro. Presione los botones  y  para seleccionar el parámetro que desee. Pulse la tecla Centro para entrar en la barra deslizante y luego utilice los botones  o , según los indicadores del menú, para realizar los cambios. Presione ◄/► para mover el menú hacia la izquierda o hacia la derecha. Monitor LCD de ASUS - Serie VG24V...
  • Página 17: Presentación De Las Funciones Osd

    3.1.2 Presentación de las funciones OSD GameVisual Esta función contiene siete funciones secundarias que puede seleccionar según sus preferencias. Cada modo tiene la opción Reiniciar que permite mantener la configuración o recuperar el modo preestablecido. ASUS TUF Gaming VG24V GameVisual Modo Carrera DisplayPort 1920x1080@120Hz Modo Escenario Modo Carrera Modo Cine Modo RTS/RPG Modo FPS Modo sRGB Modo MOBA • Modo Escenario: Ésta es la mejor elección para visualización de fotografías de paisajes con la tecnología de vídeo inteligente GameVisual™. • Modo Carrera: Ésta es la mejor elección para ejecutar juegos de carreras con la Tecnología de vídeo inteligente GameVisual™.
  • Página 18 • Nivel 1~4: Cuanto mayor sea el nivel, mayor será la reducción de luz azul. • Cuando la opción Filtro de luz azul está activada, la configuración predeterminada del Modo Carreras se importará automáticamente. • En Nivel 1 y Nivel 3, el usuario puede configurar la función Brillo. • Nivel 4 es el valor optimizado. Es compatible con la certificación de luz azul baja de TUV. El usuario no puede configurar la función Brillo. Consulte lo siguiente para aliviar el cansancio ocular: • Los usuarios deben pasar tiempo alejados de la pantalla si trabajan durante horas. Es aconsejable tomar breves descansos (de al menos 5 minutos) después de aproximadamente 1 hora de trabajo continuo frente a su PC. Tomar descansos breves y frecuentes es más efectivo que un solo descanso más largo. • Para minimizar el cansancio y la sequedad oculares, los usuarios deben dar descanso a los ojos periódicamente enfocando objetos que estén alejados. • Los ejercicios de los ojos pueden ayudar a reducir el cansancio ocular. Repita estos ejercicios a menudo. Si el cansancio ocular no desaparece, consulte a un médico. Ejercicios para los ojos: (1) Mirar hacia arriba y hacia abajo repetidamente (2) Mover los ojos de un lado a otro lentamente (3) Mover los ojos en diagonal • La luz azul de alta energía puede dar lugar a cansancio ocular y a degeneración de la mácula asociada a la edad (AMD, Age-Related Macular Degeneration). El filtro de luz azul puede reducir un 70 % (máximo) de la luz azul peligrosa para evitar el síndrome visual informático (CVS, Computer Vision Syndrome). Monitor LCD de ASUS - Serie VG24V...
  • Página 19 Color Esta función permite seleccionar el color de la imagen que desea. ASUS TUF Gaming VG24V Color Modo Carrera DisplayPort 1920x1080@120Hz Brillo Contraste Saturación Temp del color Tono de piel • Brillo: El intervalo de ajuste está comprendido entre 0 y 100. • Contraste: El intervalo de ajuste está comprendido entre 0 y 100. • Saturación: El intervalo de ajuste está comprendido entre 0 y 100. • Temp del color: Contiene tres modos de color predefinidos (Frío, Normal y Cálido) y la opción Modo Usuario. • Tono de piel: Contiene tres modos de color Rosado, Natural y Amarillento. • En el Modo Usuario, el usuario puede configurar los colores R (rojo), V (verde) y A (azul), cuyos valores oscilan entre 0 y 100.
  • Página 20 • Controle de Aspecto: Permite ajustar la relación de aspecto en “Pantalla Completa” , y “4:3”. • VividPixel: Tecnología exclusiva de ASUS que proporciona imágenes reales para disfrutar de un entretenimiento detallista y nítido. El intervalo de ajuste está comprendido entre 0 y 100. • ASCR: Seleccione ENCENDER o APAGAR para habilitar o deshabilitar la función de relación de contraste dinámico. ASCR se deshabilita cuando ELMB está activado. • ELMB: Active esta opción para disminuir el desenfoque de movimiento y minimizar la parte de fantasma cuando los objetos en pantalla se mueven rápidamente. • Adaptive-Sync/FreeSync: Esta acción permite a una fuente de gráficos compatible con Adaptive-Sync/FreeSync ajustar dinámicamente la tasa de actualización de visualización basándose en tasas de fotogramas de contenido típico para ahorrar energía, lo que permite actualizaciones de visualización de baja latencia y prácticamente sin oscilaciones. • Realce de Sombras: La mejora de color oscuro ajusta la curva gamma del monitor para enriquecer los tonos oscuros de una imagen haciendo que las escenas y los objetos oscuros resulten mucho más fáciles de encontrar. • Elija 4:3 para mostrar la imagen conforme a la relación de aspecto original de la fuente de entrada. Monitor LCD de ASUS - Serie VG24V...
  • Página 21 Selección de entrada Seleccione la fuente de entrada entre las siguientes señales de entrada: HDMI-1, HDMI-2 o DisplayPort. ASUS TUF Gaming VG24V Selección de entrada Modo Carrera DisplayPort 1920x1080@120Hz HDMI-1 HDMI-2 DisplayPort Config. Sistema Permite ajustar la configuración del sistema. ASUS TUF Gaming VG24V Config. Sistema Modo Carrera DisplayPort 1920x1080@120Hz GameVisual Demo Mode Volumen ECO Mode Config.
  • Página 22 • Bloq. botón encendido: Permite deshabilitar/habilitar el botón de encendido. • Reset Todo: Seleccione “Sí” para revertir el modo predeterminado de fábrica en toda la configuración. MyFavorite Cargue y guarde todas las configuraciones en el monitor. ASUS TUF Gaming VG24V MyFavorite Modo Carrera DisplayPort 1920x1080@120Hz Configuración 1 Configuración 2 Configuración 3 Configuración 4 Monitor LCD de ASUS - Serie VG24V...
  • Página 23: Especificaciones

    3.2 Especificaciones Modelo VG24VQ 23,6” AN (59,94cm) Tamaño del panel 1920x1080 a 144 Hz Resolución máxima 350 cd/m Brillo (típ.) Relación de contraste 3000:1 intrínseco (típ.) 178° (V), 178° (H) Ángulo de visión (CR=10) 16,7 M (8 bits verdaderos) Colores de visualización 72% NTSC Saturación de color 4 ms (gris a gris), MPRT de 1 ms Tiempo de respuesta 2 W x 2 estéreo Altavoz satélite Salida para auriculares Sí Sí Sonido de HDMI Sí Entrada HDMI Sí Entrada DisplayPort < 20,89 W* Consumo encendido (máx.) (Medición del brillo de una pantalla de 200 nits sin conexión de audio/USB/lector de tarjetas) Negro Colores del chasis < 0,5W Modo de ahorro de energía < 0,5W...
  • Página 24: Solucionar Problemas (Preguntas Más Frecuentes)

    La imagen de la pantalla bota o • Asegúrese de que el cable de señal está hay un efecto de onda en dicha correctamente conectado al monitor y al equipo. imagen • Aleje los dispositivos eléctricos que puedan estar causando interferencia. La imagen de la pantalla • Inspeccione el cable de señal y asegúrese de que presenta defectos de color (el no hay ningún contacto doblado. blanco no parece blanco) • Restablezca el dispositivo mediante el menú OSD. • Ajuste la configuración de color R/G/B o seleccione Temp del Color mediante el menú OSD. No hay sonido o este es muy • Ajuste la configuración del volumen tanto en el bajo monitor como en el equipo. • Asegúrese de que el controlador de la tarjeta de sonido del equipo está correctamente instalado y activado. Monitor LCD de ASUS - Serie VG24V...
  • Página 25: Lista De Frecuencias Admitidas

    Lista de frecuencias admitidas Lista de temporizaciones de entrada de PC HDMI1.4 / DP1.2 Resolución HDMI1(1.4) HDMI2(1.4) 720x400 a 70Hz 640X480 a 60Hz 640x480 a 67Hz 640x480 a 72Hz 640x480 a 75Hz 800x600 a 56Hz 800x600 a 60Hz 800x600 a 72Hz 1024x768 a 60Hz 1024x768 a 70Hz 1024x768 a 75Hz 1280x1024 a 75Hz 800x600 a 72Hz 1280x960 a 60Hz 1280x1024 a 60Hz 1440x900 a 60Hz 1152x864 a 75Hz 1280x720 a 60Hz 1680x1050 a 60Hz 1920x1080 a 60Hz 1920x1080 a 144 Hz 1920x1080 a 100Hz 1920x1080 a 120Hz Lista de frecuencias de vídeo de la entrada HDMI1.4/DP1.2 Resolución HDMI1(1.4)
  • Página 26 Formatos HDMI 1.4, CEA-861F, SD/HD admite temporizaciones opcionales de (Entrada HDMI / DP) Resolución Tasa de actualización Frecuencia horizontal 1440x480P 59,94 / 60 Hz 31,469 / 31,5 KHz 1440x576P 50 Hz 31,25 kHz 1920x1080P 50 Hz 56,25 kHz 1920x1080P 59,94 / 60 Hz 67,433 / 67,5 KHz * L os modos que no figuran en las tablas anteriores puede que no sean compatibles. Para conseguir la resolución óptima, es recomendable que elija uno de los modos que figuran en dichas tablas. Monitor LCD de ASUS - Serie VG24V 3-11...
  • Página 27 3-12 Capítulo 3: Instrucciones generales...
