ÍNDICE
Instrucciones e información de seguridad . . . . . . . . . . . 2
Información especial . . . . . . . . . . . . . . . . . . . . . . 3
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . 3
Sello mecánico de cartucho . . . . . . . . . . . . . . . . . . 4
Remplazo . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Extracción . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Desmontaje . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ajuste de la separación de extremo . . . . . . . . . . . . . . 7
Instalación de los manguitos de grafito de carbono . . . . . . 7
Garantía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
INTRODUCCIÓN
Las ilustraciones utilizadas en este manual son solamente para
propósitos de identificación y no se pueden utilizar para realizar
pedidos de piezas. Puede obtener una lista de piezas de la fábrica o
de un representante de Viking. Cuando realice un pedido de piezas
de reparación, suministre siempre el nombre completo de la pieza,
el número de pieza y el material, junto con el número de modelo y el
número de serie de la bomba. El número de modelo de la bomba sin
instalar o de la unidad de la bomba y el número de serie están en la
placa de identificación.
En el sistema de números de modelo de Viking, las letras de tamaño
básico se combinan con los números de serie (4223AX y 4323AX)
para indicar el material de construcción de la bomba base.
Este manual solamente abarca las bombas de alto rendimiento
instaladas en bastidor de las series 4223AX y 4323AX. Consulte las
Figuras 1 a 6 para obtener información sobre la configuración general
y la nomenclatura utilizadas en este manual. Las especificaciones y
las recomendaciones se detallan en la sección 633 del catálogo de
bombas encamisadas de alto rendimiento montadas en bastidor, con
bastidor para sellos que cumplen con API682.
VIKING PUMP, INC.
VIKING PUMP, INC.
MANUAL DE SERVICIO TÉCNICO
CUMPLE CON API BOMBAS ENCAMISADAS DE ALTO RENDIMIENTO
•
•
Una unidad de IDEX Corporation
Una unidad de IDEX Corporation
XPD676
SERIES 4223AX Y 4323AX

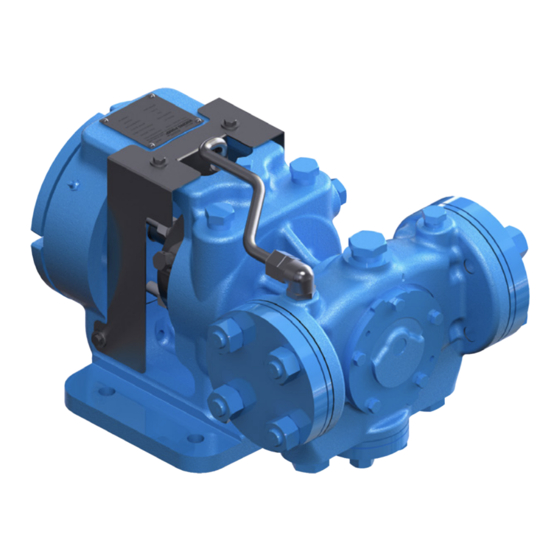

TAMAÑOS HL, KK, LS, Q, QS, N, R
BOMBA SIN INSTALAR
SELLO MEC.
AX = Cumple totalmente con API 676
HL4223AX
Las unidades se designan mediante
KK4223AX
los números de modelos de bombas
sin instalar seguidos de una letra que
LS4223AX
indica el tipo de transmisión.
Q4223AX
QS4223AX
D = Conexión directa
N4323AX
R = Reductor de velocidad de Viking
P = Reductor de velocidad comercial
R4323AX
FIGURA 1
TAMAÑOS HL - QS
TAMAÑOS N y R
•
•
Cedar Falls, IA 50613 - EE. UU.
Cedar Falls, IA 50613 - EE. UU.
SECCIÓN
TSM 633
PÁGINA
1 DE 8
PUBLI-
A
CACIÓN
UNIDADES
FIGURA 2
Publicidad
Tabla de contenido
Manuales relacionados para Viking pump HL4223AX
Resumen de contenidos para Viking pump HL4223AX
-
Página 1: Tabla De Contenido
Las copias electrónicas de la publicación de TSM más reciente pueden encontrarse en el sitio web de Viking Pump www.vikingpump.com. MANUAL DE SERVICIO TÉCNICO SECCIÓN TSM 633 XPD676 PÁGINA 1 DE 8 CUMPLE CON API BOMBAS ENCAMISADAS DE ALTO RENDIMIENTO... -
