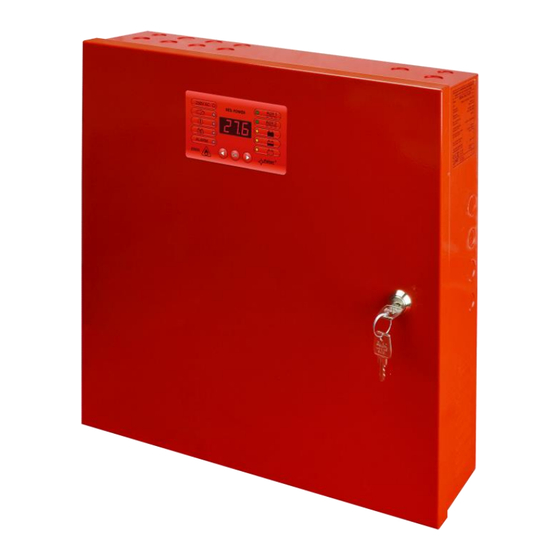

- Página 1 EN54-7A17 v.1.1 EN54 27,6V/7A/2x17Ah Fuente de alimentación para sistemas de alarma contra incendios ES** Edición nº 8 del 19.01.2021 Sustituye a la edición nº 7 del 05.02.2020 Versión LED...
-
Página 2: Tabla De Contenido
RED POWER www.pulsar.pl EN54-7A17 ÍNDICE 1. PROPIEDADES DE LA FUENTE DE ALIMENTACIÓN..............4 2. CONTENIDOS DEL PAQUETE......................5 3. REQUISITOS FUNCIONALES DE LA FUENTE DE ALIMENTACIÓN........6 4. DESCRIPCIÓN TÉCNICA........................7 ESCRIPCIÓN GENERAL 4.1. D ................................ 7 4.2. - Página 3 RED POWER www.pulsar.pl EN54-7A17 EÑALIZACIÓN DEL EXCESO DE LA CORRIENTE 6.10 S ..................... 29 MAX A ORTOCIRCUITO DE LA SALIDA DE LA FUENTE DE ALIMENTACIÓN 6.11. C ................... 29 7. CIRCUITO DE LA ALIMENTACIÓN DE RESERVA..............30 7.1.
-
Página 4: Propiedades De La Fuente De Alimentación
RED POWER www.pulsar.pl EN54-7A17 1. Propiedades de la fuente de alimentación. conformidad con los requisitos de las normas Prueba a distancia de las baterías (módulos EN 54-4:1997+AC:1999+A1:2002+A2:2006, adicionales requeridos) cooperación con los módulos de fusible EN54-LB4 EN 12101-10:2005+AC:2007 ... -
Página 5: Contenidos Del Paquete
RED POWER www.pulsar.pl EN54-7A17 2. Contenidos del paquete. Fuente de alimentación Manual de instrucciones Clavijas de montaje rojos – 4 piezas Bracket de montaje rojo de metal para colgar la fuente de alimentación – 4 piezas ... -
Página 6: Requisitos Funcionales De La Fuente De Alimentación
RED POWER www.pulsar.pl EN54-7A17 3. Requisitos funcionales de la fuente de alimentación. La fuente de alimentación con búfer para los sistemas de alarma contra incendios ha sido diseñada conforme a los requisitos de las normas y los reglamentos: - EN 54-4:2001 y / A2:2007 Sistemas de señalización de incendios. -
Página 7: Descripción Técnica
RED POWER www.pulsar.pl EN54-7A17 4. Descripción técnica. 4.1. Descripción general. La fuente de alimentación con búfer ha sido diseñada para alimentar ininterrumpidamente a los dispositivos de la señalización de incendios, de sistemas de control de dispersión de humo y calor y los dispositivos contra incendios y la automática contra incendios que requieren un voltaje estabilizado de 24 V DC... -
Página 8: Descripción De Los Componentes Y Bornes De La Fuente De Alimentación
RED POWER www.pulsar.pl EN54-7A17 4.3. Descripción de los componentes y bornes de la fuente de alimentación. Tabla 1. Componentes del circuito impreso de la fuente de alimentación (fig. 2). Compon Descripción ente nº PANEL – conector de señalización óptica BUZER – señalizador acústica (capítulo 6.3.4) - Página 9 RED POWER www.pulsar.pl EN54-7A17 Tabla 2. Componentes del circuito impreso del filtro EMC (fig. 3). Componente Descripción nº fusible en el circuito de alimentación 230 V, T6,3 A / 250 V MAINS L-N borne de alimentación 230 V, Borne de protección Conector –...
- Página 10 RED POWER www.pulsar.pl EN54-7A17 Tabla 3. Componentes de la fuente de alimentación (fig. 4). Componente nº Descripción Transformador de aislamiento Placa de la fuente de alimentación (tab. 1, fig. 2) Sensor de la medida de temperatura de las baterías Ubicación para montar un módulo adicional: INTR, INTE Ubicación para conectar un módulo de fusible EN54-LB4 o EN54-LB8...
-
Página 11: Instalación
RED POWER www.pulsar.pl EN54-7A17 5. Instalación. 5.1. Requisitos. La fuente de alimentación está predispuesta para ser montada por un instalador cualificado, con permisos y licencias (requeridas en el país dado) para interferir en las instalaciones ~230 V y las instalaciones de bajo voltaje. -
Página 12: Procedimiento De Instalación
RED POWER www.pulsar.pl EN54-7A17 5.2. Procedimiento de instalación. PRECAUCIÓN! Antes de empezar la instalación se ha de asegurarse que el voltaje en el circuito de alimentación 230 V está desconectado. Para desconectar la alimentación se debe utilizar un interruptor externo en el que las distancias entre los contactos de todos los polos en un estado de desconexión sean por lo menos... -
Página 13: Funciones
RED POWER www.pulsar.pl EN54-7A17 6. Funciones. 6.1. Panel de control. La fuente de alimentación ha sido equipada con un panel con botones y un visualizador LCD que permite la lectura de todos los parámetros accesibles. Los botones del panel sirven para seleccionar y confirmar los parámetros que están actualmente mostrados. -
Página 14: Menú Principal
RED POWER www.pulsar.pl EN54-7A17 6.2. Menú principal La fuente de alimentación tiene un menú desde el nivel de cual es posible hacer una vista previa de los parámetros eléctricos actuales. El diagrama abajo explica la estructura del menú. Fig. 8. Menú del visualizador. -
Página 15: Indicador De Voltaje „Uo1", „Uo2
RED POWER www.pulsar.pl EN54-7A17 6.2.1. Indicador de voltaje „Uo1”, „Uo2” Indicador de voltaje muestra el voltaje medido de salida de la fuente de alimentación en las salidas AUX1 y AUX2. Si el valor del voltaje es inferior a 26 V o superior a 29.2 V entonces la fuente de alimentación señalizará... -
Página 16: Averías Actuales „Flc
RED POWER www.pulsar.pl EN54-7A17 - pulsar „OK” - en el visualizador aparecerá la cifra 1 que indica el número de avería en la memoria y a continuación después de 1 s ocurrirá una muestra automática del código de avería - pulsar „OK”... -
Página 17: Lista De Los Códigos De Averías Y Los Comunicados De Información
RED POWER www.pulsar.pl EN54-7A17 - pulsar „OK” - en el visualizador aparecerá la cifra 2 que indica el número siguiente De la avería en la memoria y a continuación después de1s ocurrirá una muestra automática del código siguiente de avería. - Página 18 RED POWER www.pulsar.pl EN54-7A17 Capítulo 7.7 -la temperatura del ambiente de la fuente de alimentación demasiado alta. PSU FLT Alta temp. de batería - Baterías sobrecargadas ALARM - Baterías averiadas Capítulo 7.1 APS FLT - Baterías no conectadas Falta de batería! ALARM - Baterías totalmente descargadas, voltaje...
-
Página 19: Configuración De Los Ajustes
RED POWER www.pulsar.pl EN54-7A17 6.3. Configuración de los ajustes. La fuente de alimentación dispone de un menú de configuración desde el que se puede configurar los ajustes cambiando o activando ciertos parámetros. El diagrama que explica la estructura del menú de configuración se muestra a continuación. -
Página 20: Ejecución De La Prueba De Baterías „Tst
- en el visualizador aparecerá una información sobre el arranque de la prueba de baterías - después de realizar la prueba en el visualizador aparecerá la abreviatura „tSt” - para volver al menú principal se ha de pulsar simultáneamente los dos botones extremos„<,>”... -
Página 21: Activación/Desactivación De La Salida „Eto
- utilizando los botones „<„ o „>„ realizar la configuración On – relé activado OFF – relé desactivado - pulsar „OK” – ocurre un cambio del estado de la salida De relé - para volver al menú principal se ha de pulsar simultáneamente los dos botones extremos „<,>”... -
Página 22: Activación/Desactivación De La Señalización Acústica „Buz
10.0 - 10min 30.0 - 30min - confirmar la selección con el botón „OK” - para volver al menú principal se ha de pulsar simultáneamente los dos botones extremos„<,>” 6.3.4. Activación/desactivación de la señalización acústica „bUZ" Las situaciones de avería que pueden aparecer durante la operación de la fuente de alimentación son señalizadas acústicamente. -
Página 23: El Apagado Del Visualizador Led „Dis
On – señalización acústica activada OFF – señalización acústica desactivada - confirmar la selección con el botón „OK” - para volver al menú principal se ha de pulsar simultáneamente los dos botones extremos„<,>” 6.3.5. El apagado del visualizador LED „dIS"... -
Página 24: Configuración De La Dirección De Comunicación „Adr
1÷ 247 – dirección de la fuente de alimentación durante la comunicación con el ordenador. - confirmar la selección con el botón „OK” - para volver al menú principal se ha de pulsar simultáneamente los dos botones extremos„<,>” 6.3.7. Configuración de la velocidad de comunicación „trS”... -
Página 25: Concierne A La Cooperación Con
- 9.6k - 115.2k (ajuste de fábrica) - confirmar la selección con el botón „OK” - para volver al menú principal se ha de pulsar simultáneamente los dos botones extremos„<,>” 6.3.8. Configuración de la paridad de transmisión “trP” concierne a la cooperación con PowerSecurity. -
Página 26: Salidas Técnicas
RED POWER www.pulsar.pl EN54-7A17 6.4. Salidas técnicas. La fuente de alimentación tiene las salidas de señalización con aislamiento galvánico, que cambian su estado después de una ocurrencia de un evento: EPS FLT - salida de la señalización del fallo de la red 230 V. -
Página 27: Entrada De Avería Completa Exti
RED POWER www.pulsar.pl EN54-7A17 6.5. Entrada de avería completa EXTi. La entrada técnica EXTi (external input) es una salida que señaliza una avería completa y ha sido diseñada para conectar dispositivos adicionales externos que generan la señal de avería. La aparición del voltaje en la entrada EXT IN causará... -
Página 28: Señalización De La Apertura De La Tapa - Tamper
RED POWER www.pulsar.pl EN54-7A17 6.6. Señalización de la apertura de la tapa - TAMPER. La fuente de alimentación ha sido equipada con un microinterruptor tamper que señaliza apertura de la tapa de la fuente de alimentación. En la versión de fábrica la fuente de alimentación es entregada con un conductor de tamper no conectado al conector. -
Página 29: Protección Contra Sobretensiones Ovp De La Salida De La Fuente De Alimentación
RED POWER www.pulsar.pl EN54-7A17 6.8. Protección contra sobretensiones OVP de la salida de la fuente de alimentación. En caso de apariencia de un voltaje superior a 30,5 V±0.5 V en la salida del estabilizador de impulsos, el sistema desconectará inmediatamente la alimentación de las salidas para proteger las baterías y los receptores contra deterioro. -
Página 30: Circuito De La Alimentación De Reserva
RED POWER www.pulsar.pl EN54-7A17 7. Circuito de la alimentación de reserva. La fuente de alimentación ha sido equipada en circuitos inteligentes: de carga de las baterías con la función de carga acelerada y el control de baterías – su tarea principal es monitorear el estado de las baterías y las conexiones en su circuito. -
Página 31: Medida De La Temperatura De Las Baterías
RED POWER www.pulsar.pl EN54-7A17 7.7. Medida de la temperatura de las baterías. La fuente de alimentación tiene un sensor de temperatura para monitorear los parámetros de temperatura de las baterías instaladas. El sensor se encuentra al lado de las baterías por eso no se debe confundir sus indicaciones con la temperatura ambiental. -
Página 32: Monitoreo A Distancia (Opción: Ethernet, Rs485)
RED POWER www.pulsar.pl EN54-7A17 8. Monitoreo a distancia (opción: Ethernet, RS485). La fuente de alimentación ha sido ajustada a la operación en el sistema en el que se requiere el control a distancia de los parámetros de operación en el centro de monitoreo. La transmisión de información sobre el estado de la fuente de alimentación es posible a través de un módulo adicional externo de comunicación que realiza la... -
Página 33: El Programa „Powersecurity
RED POWER www.pulsar.pl EN54-7A17 Fig. 16. Comunicación Ethernet utilizando la interface RS485-Ethernet „INTRE”. 8.2. El programa „PowerSecurity”. El programa „PowerSecurity” es accesible en la página web www.pulsar.pl Y su descripción detallada se encuentra en el manual de usuario del programa. -
Página 34: Parámetros Técnicos
RED POWER www.pulsar.pl EN54-7A17 9. Parámetros técnicos. Parámetros eléctricos (tab.12). Parámetros mecánicos (tab.13). Seguridad del uso (tab.14). Tipos recomendados e intersecciones de los cables de instalación (tab. 15) Tabla 12. Parámetros eléctricos. Clase funcional EN 12101-10:2007 Voltaje de alimentación ~230 V... - Página 35 RED POWER www.pulsar.pl EN54-7A17 Señalización acústica: - señalizador piezoeléctrico ~75 dB /0,3 m Fusibles: T 6,3 A / 250 V MAINS F 10 A / 250 V F 8 A / 250 V AUX1 F 8 A / 250 V AUX2 - interface RS485 „INTR”;...
-
Página 36: Inspecciones Técnicas Y Mantenimiento
PRECAUCIÓN! La fuente de alimentación hace uso de una batería de plomo y acido (SLA). Después del periodo de explotación no se ha de tirarla, se ha de utilizarla de manera conforme a la ley aplicable. Pulsar sp. j. Siedlec 150, 32-744 Łapczyca, Polska Tel.
