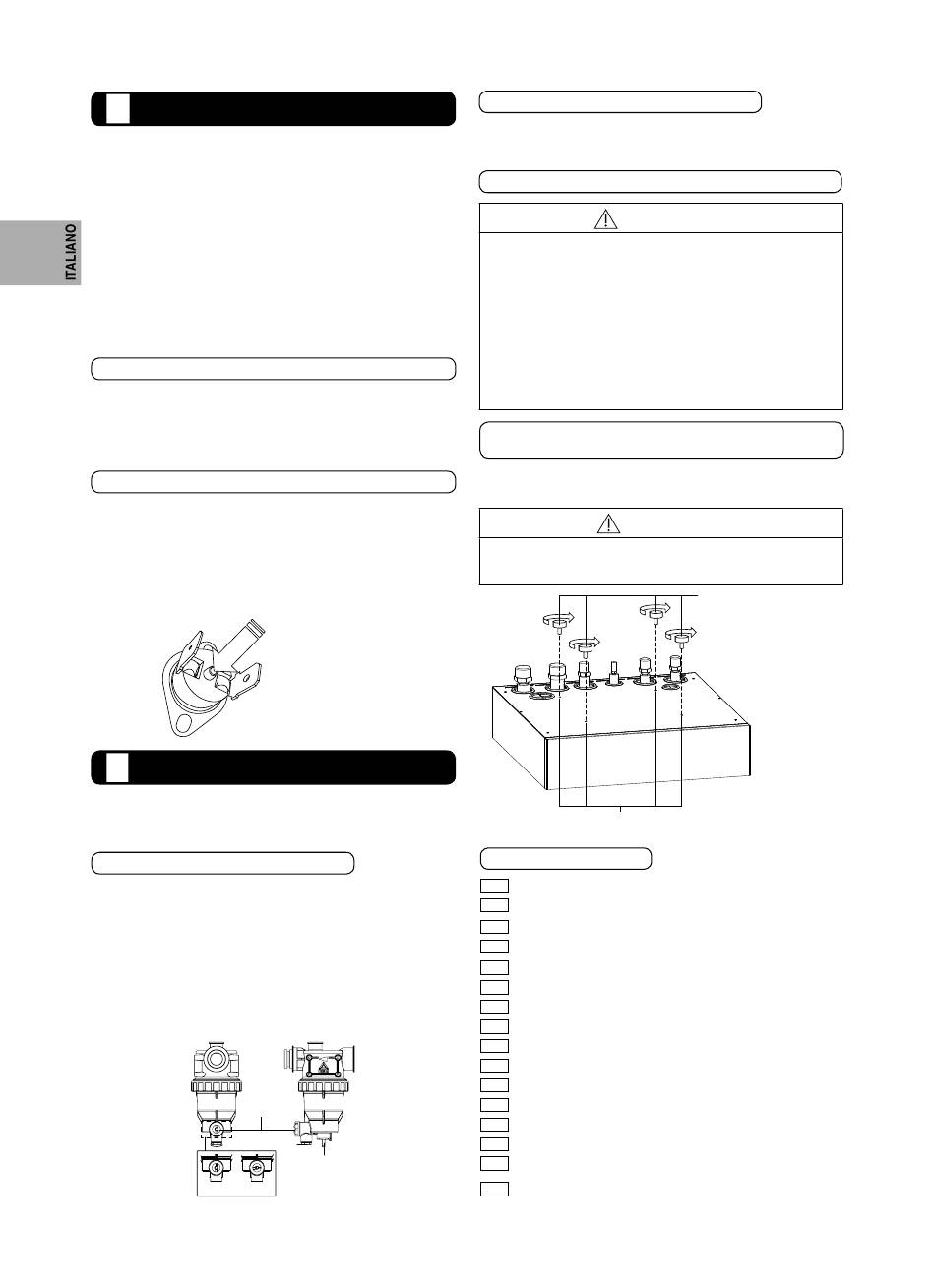

TEST DI FUNZIONAMENTO
8
1. Prima del test di funzionamento, assicurarsi di controllare quanto segue:
a) La tubazione deve essere eseguita correttamente.
b) Il collegamento del cavo elettrico deve essere eseguito correttamente.
c) Il bollitore deve essere riempito di acqua e l'aria deve essere rilasciata.
d) Accendere l'alimentazione dopo aver riempito completamente di acqua
il bollitore.
2. Accendere il bollitore. Impostare RCCB /ELCB del bollitore su "ON". Quindi, fare
riferimento alle istruzioni di funzionamento del controllo remoto 1.
3. Per il normale funzionamento, la lettura del manometro ad acqua e dovrebbe
mostrare valori compresi tra 0,05 MPa e 0,3 MPa. Se necessario, regolare
conseguentemente la velocità della pompa idraulica 2 per ottenere dei valori
operativi di pressione dell'acqua normali. Se la regolazione della velocità
della pompa idraulica 2 non risolve il problema, contattare il rivenditore
autorizzato di zona.
4. Dopo il test di funzionamento, pulire il kit fi ltro magnetico 7. Reinstallarlo
dopo aver fi nito di pulirlo.
CONTROLLARE IL FLUSSO DI ACQUA DEL CIRCUITO IDRAULICO
Verifi care che il fl usso massimo di acqua durante il funzionamento della pompa
principale non sia inferiore a 15 l/min.
*Il fl usso di acqua può essere controllato tramite la confi gurazione di assistenza
(Velocità max pompa)
[Il riscaldamento a bassa temperatura dell'acqua con fl usso di acqua inferiore
potrebbe attivare "H75" durante lo scongelamento.]
REIMPOSTARE ELEMENTO PROTEZIONE SUL SOVRACCARICO 0
Elemento di protezione sul sovraccarico 0 ha lo scopo, nell'ambito della sicurezza,
di prevenire un surriscaldamento dell'acqua. Quando l'elemento di protezione sul
sovraccarico 0 scatta ad una temperatura dell'acqua elevata, seguire i passaggi
di cui sotto per reimpostarlo.
1. Togliere il coperchio.
2. Usare una penna di prova per premere delicatamente sul pulsante centrale
per reimpostare l'elemento di protezione sul sovraccarico 0.
3. Fissare il coperchio nella condizione di fi ssaggio originale.
MANUTENZIONE
9
Per garantire sicurezza e prestazioni ottimali del bollitore, le ispezioni stagionali del
bollitore, il controllo funzionale di RCCB/ELCB, dell'impianto elettrico di campo e dei
tubi deve essere eseguito ad intervalli regolari. Tali operazioni devono essere svolte
da un rivenditore autorizzato. Contattare il rivenditore per l'ispezione programmata.
Manutenzione del kit fi ltro magnetico 7
1. Spegnere l'alimentazione.
2. Collocare un contenitore sotto il kit fi ltro magnetico 7.
3. Ruotare per rimuovere la barra magnetica nella parte inferiore del kit filtro
magnetico 7.
4. Con una chiave a brugola (8 mm), rimuovere il tappo della porta di scarico.
5. Con una chiave a brugola (4 mm), aprire la valvola di servizio per rilasciare l'acqua
sporca dalla porta di scarico in un contenitore. Chiudere la valvola di servizio quando
il contenitore è pieno per evitare fuoriuscite nel bollitore. Smaltire l'acqua sporca.
6. Reinstallare il tappo della porta di scarico e la barra magnetica.
7. Ri-carica dell'acqua nel circuito di riscaldamento/raffreddamento spazi, se
necessario (fare riferimento alla Sezione 5 per i dettagli.)
8. Accendere l'alimentazione.
Valvola di
Porta di scarico
Aperto
Chiudi
80
Usare una penna di prova
per premere su questo
pulsante e reimpostare
l'elemento di protezione
sul sovraccarico 0.
servizio
Barra magnetica
Manutenzione della valvola di sicurezza l
Si consiglia vivamente di azionare la valvola ruotando la manopola in senso antiorario
per garantire il fl usso libero di acqua attraverso il tubo di scarico ad intervalli periodici
per assicurarsi che non sia ostruita e rimuovere i depositi di calcare.
PROCEDURA CORRETTA PER IL POMPAGGIO RALLENTATO
AVVERTENZA
Seguire i passi di cui sotto per la corretta procedura del rallentamento del
pompaggio. Si può verifi care un'esplosione se i passaggi non sono seguiti
secondo la sequenza riportata.
1. Quando il bollitore non è in funzione (standby), accedere al menu
Confi g. Assistenza nel controllo remoto e selezionare il funzionamento
del rallentamento del pompaggio per attivarlo. (Per i dettagli, vedere
APPENDICE)
2. Dopo 10 - 15 minuti (dopo 1 o 2 minuti in caso di temperatura ambiente molto
bassa (< 10°C)), chiudere completamente la valvola a 2 vie sull'unità esterna.
3. Dopo 3 minuti, chiudere completamente la valvola a 3 vie sull'unità esterna.
4. Premere l'interruttore "OFF/ON" sul controllo remoto 1 per arrestare il
funzionamento del rallentamento del pompaggio.
5. Togliere i tubi del refrigerante.
Installazione dell'unità di ventilazione sulla parte
superiore del bollitore (opzionali)
Per le procedure di installazione dell'unità di ventilazione sulla
parte superiore del bollitore, consultare il Manuale di installazione
dell'unità di ventilazione.
ATTENZIONE
Prima di installare l'unità di ventilazione, fi ssare i piedini forniti dall'unità di
ventilazione ai mezzi fori sul pannello superiore del bollitore,
Altrimenti, l'unità di ventilazione pesante potrebbe cadere e causare lesioni.
Mezzi fori
PUNTI DA VERIFICARE
Il bollitore è installato correttamente sul pavimento di cemento?
Ci sono perdite di gas nel punto di giunzione del dado svasato?
È stato fatto l'isolamento nel punto di giunzione del dado svasato?
Il funzionamento della valvola di sicurezza c è normale?
La pressione dell'acqua è maggiore di 0,05 MPa?
Lo scarico dell'acqua funziona correttamente?
La tensione di alimentazione rientra nella gamma della tensione nominale?
I cavi sono stati fi ssati saldamente a RCCB/ELCB e alla morsettiera elettrica?
I cavi sono stati ancorati saldamente dal fermacavi?
È stata effettuata correttamente la messa a terra?
L'RCCB/ELCB funziona normalmente?
Il funzionamento del controllo remoto 1 LCD è normale?
Ci sono rumori anomali?
Il riscaldamento funziona normalmente?
La verifi ca della fuoriuscita d'acqua dal bollitore è risultata negativa nel test
di funzionamento?
La manopola della valvola di sicurezza l è ruotata per il rilascio dell'aria?
Piedini (4 pezzi)
- forniti dall'unità di ventilazione
