4.4
Formas de instalar los flexibles
Los siguientes ejemplos ilustran como deberían conectarse los flexibles a las juntas rotativas.
Estas formas de conectar los flexibles aseguran que no transmitan cargas a la junta rotativa cuando
el eje se mueva.
Para la fabricación de los flexibles, preste atención al capítulo "1.3 Indicaciones de seguridad".
Para los modelos que incluyen conector para línea de drenaje, recomendamos instalar una
línea de drenaje.
4.4.1 Conexión del flexible a la junta rotativa
Los flexibles se han de instalar sin flexiones ni tensiones que puedan aplicar fuerzas a la junta rotati-
va. Las siguientes ilustraciones muestran ejemplos de instalaciones.

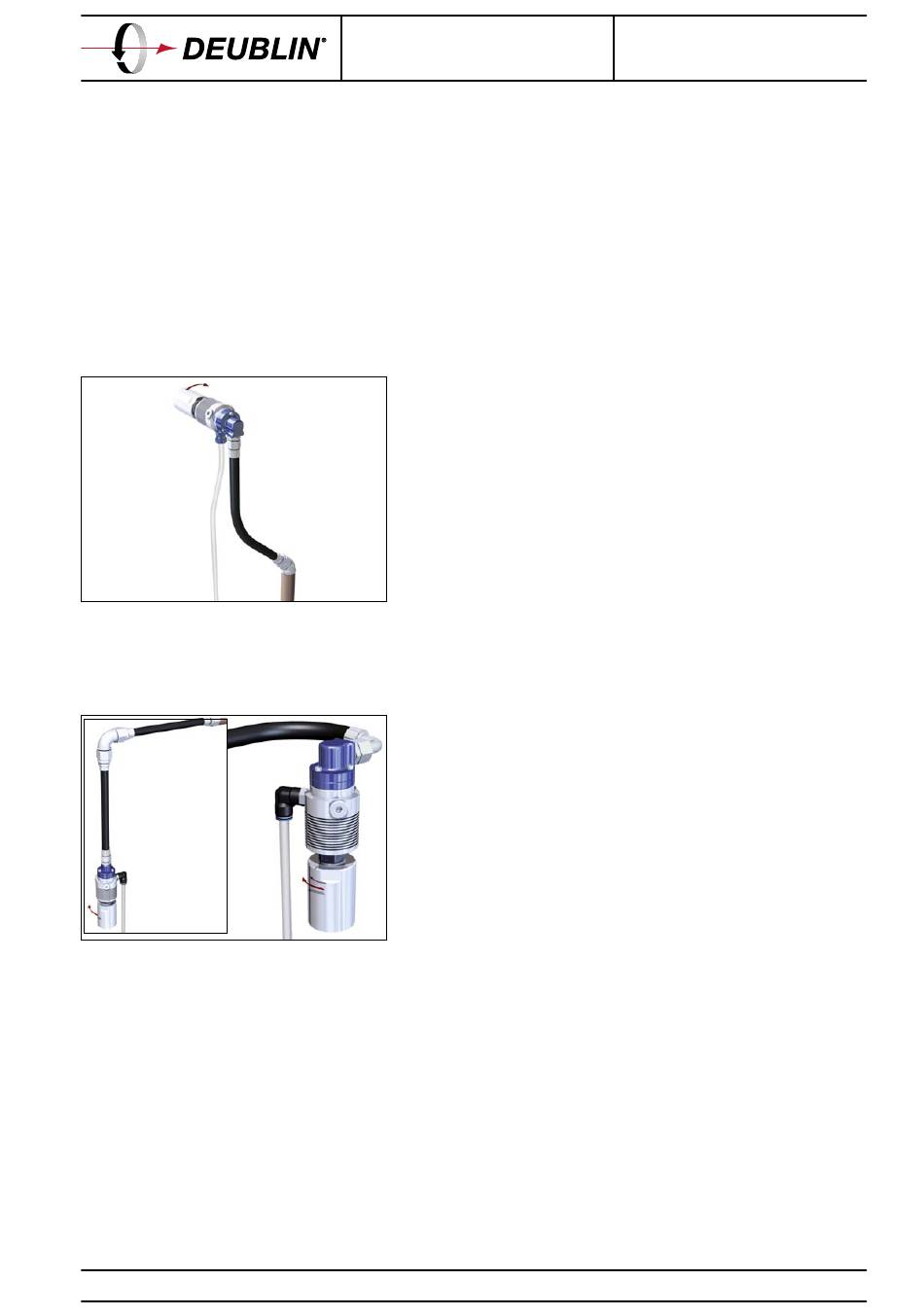

Fig. 6: Conecte los flexibles de forma que estén orientados hacia abajo
Siga las instrucciones de instalación que se suministran junto con la junta rotativa.
Fig. 7: Flexibles a 90°
Rev. B
Manual de
instrucciones
Use tubos flexibles para conectar la junta rotativa. Los flexi-
bles evitan que se transmitan cargas laterales a los roda-
mientos de la junta.
Si la junta rotativa se instala con las conexiones verticales, y
se ha de conducir el fluido a 90º, proceda como se muestra
en el gráfico.
El conector angular evita las cargas laterales a los rodamien-
tos y en caso de que el flexible se presurice.
Página 9 de 16
Modelo/serie:
WZM - Closed Seal
Número:
040-552
E
Actualización:
2011-05
©DEUBLIN
