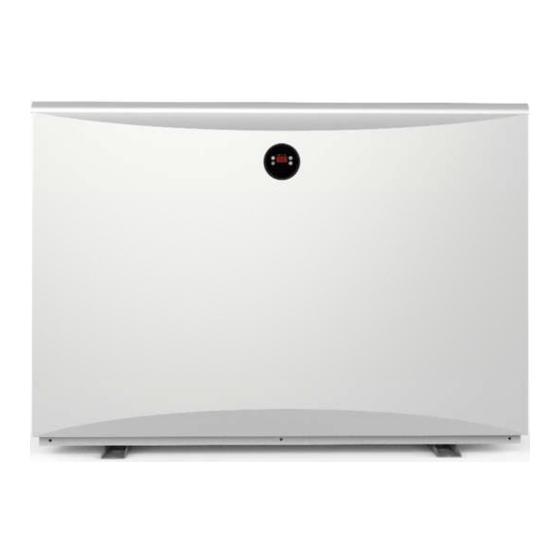

- Página 1 MANUAL DE USUARIO INVERSMART BOMBA DE CALOR INVERTER PARA PISCINA...
-
Página 2: Tabla De Contenido
H. Soluciones a errores comunes ....................16 Guía de reparación ······························································································· 16 Solución a fallas y códigos ······················································································ 16 Códigos de protección y fallas ················································································· 17 Conexión con bomba de agua ....................18 Operación Wi-Fi ........................21 INVERSMART | Aquark Electric Ltd. -
Página 3: Prólogo
Gracias por escoger nuestra bomba de calor inverter, diseñada para tener una experiencia más silenciosa y económica. Es una forma ecológica ideal para calentar piscinas. Esperamos que ustedes disfruten de nuestras bombas de calor. ¡Muchas gracias! INVERSMART | Aquark Electric Ltd. -
Página 4: Precauciones
Debe ser colocada en un espacio con buena ventilación. No está permitido colocar en espacios internos o cerrados. Reparación y desmantelamiento deben ser realizados por personal capacitado. Aspire completamente antes de soldar. El proceso debe ser realizado por personal profesional del centro de servicios. INVERSMART | Aquark Electric Ltd. -
Página 5: Atención
La instalación y reparación debe ser realizada en un espacio con buena ventilación. No está permitido encender el equipo durante estas operaciones. Si hay fuga del refrigerante R32 durante el proceso de instalación, detenga inmediatamente las operaciones pendientes y llame al centro de servicio. INVERSMART | Aquark Electric Ltd. -
Página 6: Sobre Su Bomba De Calor
C. Sobre su bomba de calor Transporte a. Mantener en posición vertical b. No alzar mediante los conectores de agua (Puede dañar el intercambiador de calor titanio dentro del equipo) Accesorios Conectores de agua Kit de drenaje INVERSMART | Aquark Electric Ltd. -
Página 7: Características
Tienen diferentes ventajas en diferentes condiciones. Indicador Modo Características Capacidad de calentamiento: 20% a 100% Boost Optimización inteligente Calentamiento rápido Capacidad de calentamiento: 20% a 80% Silence Nivel de ruido: 3dB (A) menor que modo Boost INVERSMART | Aquark Electric Ltd. -
Página 8: Parámetros Técnicos
43°C. Rendimiento no es garantizado fuera de este rango. Tome en consideración que el rendimiento y los parámetros de la bomba de calor son diferentes en diferentes condiciones. Los parámetros están sujetos a ajustes periódicamente para mejoras técnicas sin previo aviso, Para más detalles, revise la placa de identificación. INVERSMART | Aquark Electric Ltd. -
Página 9: Dimensiones
※ Los datos mostrados en la tabla están sujetos a cambios sin previo aviso. Nota: La imagen mostrada anteriormente es el diagrama de la bomba de calor, solo como referencia de instalación y planificación. El producto está sujeto a mejoras periódicamente sin previo aviso. INVERSMART | Aquark Electric Ltd. -
Página 10: Guía De Instalación
La bomba de calor debe ser instalada en un espacio con buena ventilación. Válvula de Celda de clorador salida (u otro tratamiento) Valvula de by- Filtro pass Retorno de agua Válvula de entrada Bomba de Piscina filtrado INVERSMART | Aquark Electric Ltd. -
Página 11: Cableado
Configure el protector de fugas de acuerdo con el código local de cableado (corriente de funcionamiento de fuga ≤ 30mA). e. La distribución del cable de alimentación y cable de señal debe ser separada y no afectarse entre sí. INVERSMART | Aquark Electric Ltd. -
Página 12: Diagrama Del Cableado Eléctrico
Nota: Los datos son adaptados a un cable de alimentación ≤ 10m. Si el cable de alimentación es > 10m, el diámetro del cable debe incrementar. El cable de señal puede ser extendido hasta un máximo de 50m. INVERSMART | Aquark Electric Ltd. -
Página 13: Guía De Operación
1. Boost Mode / Silence Mode 2. Modo calentamiento (18~40°C) 1. Ajuste de temperatura Rango: 18°C a 40°C 2. Seleccionar modo Visualización de temperatura Celsius: significa 28°C b. Fahrenheit (solo muestra el número): significa 104°F INVERSMART | Aquark Electric Ltd. -
Página 14: Instrucciones De Operación
Resetear ajustes Wi-Fi: Presione simultáneamente por 5 segundos hasta que comience a parpadear la pantalla. Siga la instrucciones en Paso 1. Salir de ajustes Wi-Fi: Presione para salir de los ajustes. INVERSMART | Aquark Electric Ltd. -
Página 15: Prueba
1 minuto antes que el compresor. Al apagar el equipo, el ventilador se detendrá 1 minuto después de que se detenga el compresor. Después de encenderse. Revise que no exista sonidos anormales con la bomba de calor. INVERSMART | Aquark Electric Ltd. -
Página 16: Mantenimiento
5. No intente en trabajar en el equipo en su propia cuenta. Cualquier operación inapropiada puede causar riesgos o dañar el equipo. 6. En caso de riesgos, inspecciones de seguridad deben ser realizadas antes de mantenimiento o reparación para bombas con refrigerante R32. INVERSMART | Aquark Electric Ltd. -
Página 17: Soluciones A Errores Comunes
Nota: Si las siguientes condiciones se presentan, apague el equipo y corte la fuente de alimentación inmediatamente. Contacte su proveedor. 1. Falla interna del equipo. 2. El fusible se quema frecuentemente o interruptor automático se saltó. INVERSMART | Aquark Electric Ltd. -
Página 18: Códigos De Protección Y Fallas
Protección contra alta corriente en placa inverter Protección contra sobrecalentamiento de la placa inverter Protección contra corriente Protección contra sobrecalentamiento del radiador Falla en motor del ventilador Protección contra capacitor sin energía Protección contra alta corriente en módulo PFC INVERSMART | Aquark Electric Ltd. -
Página 19: Conexión Con Bomba De Agua
I. Conexión con bomba de agua INVERSMART | Aquark Electric Ltd. - Página 20 INVERSMART | Aquark Electric Ltd.
- Página 21 2: Cableado entre bomba de agua y bomba de calor Nota: El instalador debe conectar 1 en paralelo con 2, como se muestra en la imagen anterior. Para encender la bomba de agua, 1 o 2 debe estar conectado. INVERSMART | Aquark Electric Ltd.
-
Página 22: Operación Wi-Fi
J. Operación Wi-Fi Descargar App Registrar Cuenta 2. Presione en Crear cuenta nueva Android 1. Regístrese con su número móvil o correo electrónico INVERSMART | Aquark Electric Ltd. - Página 23 Wi-Fi. Ingrese la contraseña en la aplicación. Durante el proceso, el indicador parpadeará. Tras una conexión exitosa, el número incrementará por uno y el proceso terminará automáticamente. INVERSMART | Aquark Electric Ltd.
- Página 24 2. Presione Añadir dispositivo y siga las instrucciones para enlazar dispositivo. INVERSMART | Aquark Electric Ltd.
- Página 25 INVERSMART | Aquark Electric Ltd.
- Página 26 Temperatura ajustada Temporizador Seleccionar modo Boost/Silence Encender /Apagar 1. Bombas de calor con solo calentamiento Indica modo Boost/Silence Temperatura actual de la piscina Temperatura ajustada Seleccionar Calentar Enfriar o Auto Temporizador Seleccionar modo Boost/Silence Encender /Apagar INVERSMART | Aquark Electric Ltd.
- Página 27 Compartir Con Miembros Familiares Después de enlazar, si algún miembro de su familia quiere controlar el equipo, debe tener una cuenta en la aplicación primero. Luego, el administrador puede seguir los siguientes pasos: INVERSMART | Aquark Electric Ltd.
- Página 28 AQ32IST-R32...
