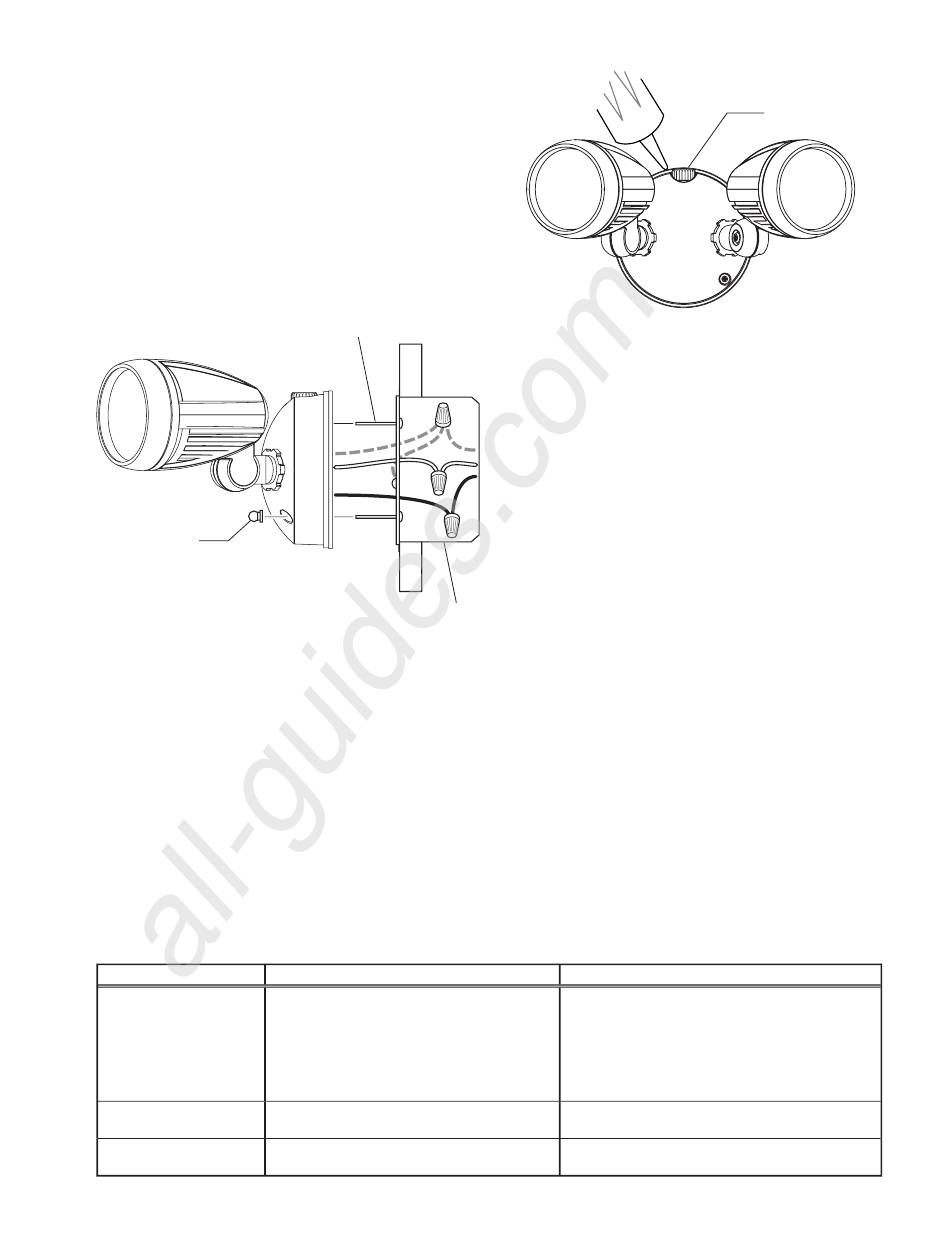

ASSEMBLAGE FINAL
1. Repoussez les fils dans la boîte de raccordement.
2. Faire glisser l'assemblage de l'éclairage sur les
longues vis d'éclairage.
3. Calfeutrer la surface de montage du socle avec du
mastic silicone à l'épreuve des intempéries.
4. Ajustez le(s) support(s) de lampe, au besoin. Remar-
que : Desserrer les vis des têtes d'éclairage avant de
procéder à tout ajustement que ce soit. IMPORTANT :
Ne pas faire pivoter les douilles de lampe à plus de
180° du réglage d'usine.
Écrou décoratif
Alimentation électrique ............. 120 V CA, 60 Hz
Puissance .................................. Modèle 8487 – DEL de 8 W max.
Niveau de contrôle LUX ............. Environ 20 lux
HeathCo LLC se réserve le doit d'abandonner tout produit et d'en changer les spécifications, en tout temps et
sans contracter quelque obligation que ce soit quant à l'incorporation de nouvelles caractéristiques aux produits
déjà vendus.
Cet appareil est conforme aux exigences de la Partie 15 des Règles du FCC. Son utilisation est assujettie aux
deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférence nocive; (2) cet appareil doit accepter
les interférences, y compris celles qui peuvent causer un fonctionnement non désiré.
CAN ICES-005 (B)/NMB-005 (B)
SYMPTÔME CAUSE POSSIBLE
L'éclairage ne s'allume pas. 1. L'interrupteur d'éclairage est hors tension.
2. Le fusible a sauté ou le disjoncteur a été déclen-
3. Le dispositif de coupure pendant le jour fonc-
4. Mauvais câblage du circuit, dans le cas d'une
L'éclairage reste allumé La commande d'éclairage est installée dans un
continuellement. endroit sombre.
L'éclairage clignote. La commande détecte peut-être des ombres.
206151-04
All manuals and user guides at all-guides.com
Longues vis d'éclairage
Boîte de jonction
FICHE TECHNIQUE
Modèle 8485 – DEL 2 x 10 W max.
GUIDE DE DÉPANNAGE
ché.
tionne.
nouvelle installation.
ESSAIS ET RÉGLAGES
1. Mettre en circuit le disjoncteur et l'interrupteur
d'éclairage.
2. Pour tester l'éclairage pendant la journée, couvrir la
photocellule de ruban noir et s'assurer qu'il fonctionne
correctement.
3. Vérifier le fonctionnement de la commande pour
vous assurer que l'éclairage s'allume à la tombée
de la nuit, puis s'éteint au lever du jour.
4. Ajustez le(s) support(s) de lampe, au besoin.
SOLUTION
1. Mettre l'interrupteur sous tension.
2. Remplacer le fusible ou réenclencher le disjoncteur.
3. Vérifiez à nouveau à la noirceur
4. S'assurer que le câblage est approprié.
Déplacer la commande d'éclairage vers un endroit
mieux éclairé.
Déplacer la commande vers un endroit où il n'y a pas
d'ombres.
11
Photocellule
