Cableado eléctrico
ADVERTENCIA
• Las líneas de tierra de la unidad interior son necesarias para evitar descargas eléctricas accidentales por fugas de corriente,
Comunicación perturbada por ruido y fugas de corriente del motor (sin conexión a tubería)
• No instale un único interruptor o toma de corriente para desconectar cada unidad interior por separado de la alimentación.
• Instale el interruptor principal que pueda interrumpir todas las fuentes de alimentación de manera integrada ya que este
sistema se compone del equipo que utiliza las múltiples fuentes de alimentación.
• Si existe la posibilidad de fase invertida, pérdida de fase, apagón momentáneo, o la alimentación se enciende y se apaga
mientras el aparato está en funcionamiento, conecte un circuito de protección de fase invertida de forma local.
Ejecutar el producto en una fase invertida puede romper el compresor y otras piezas.

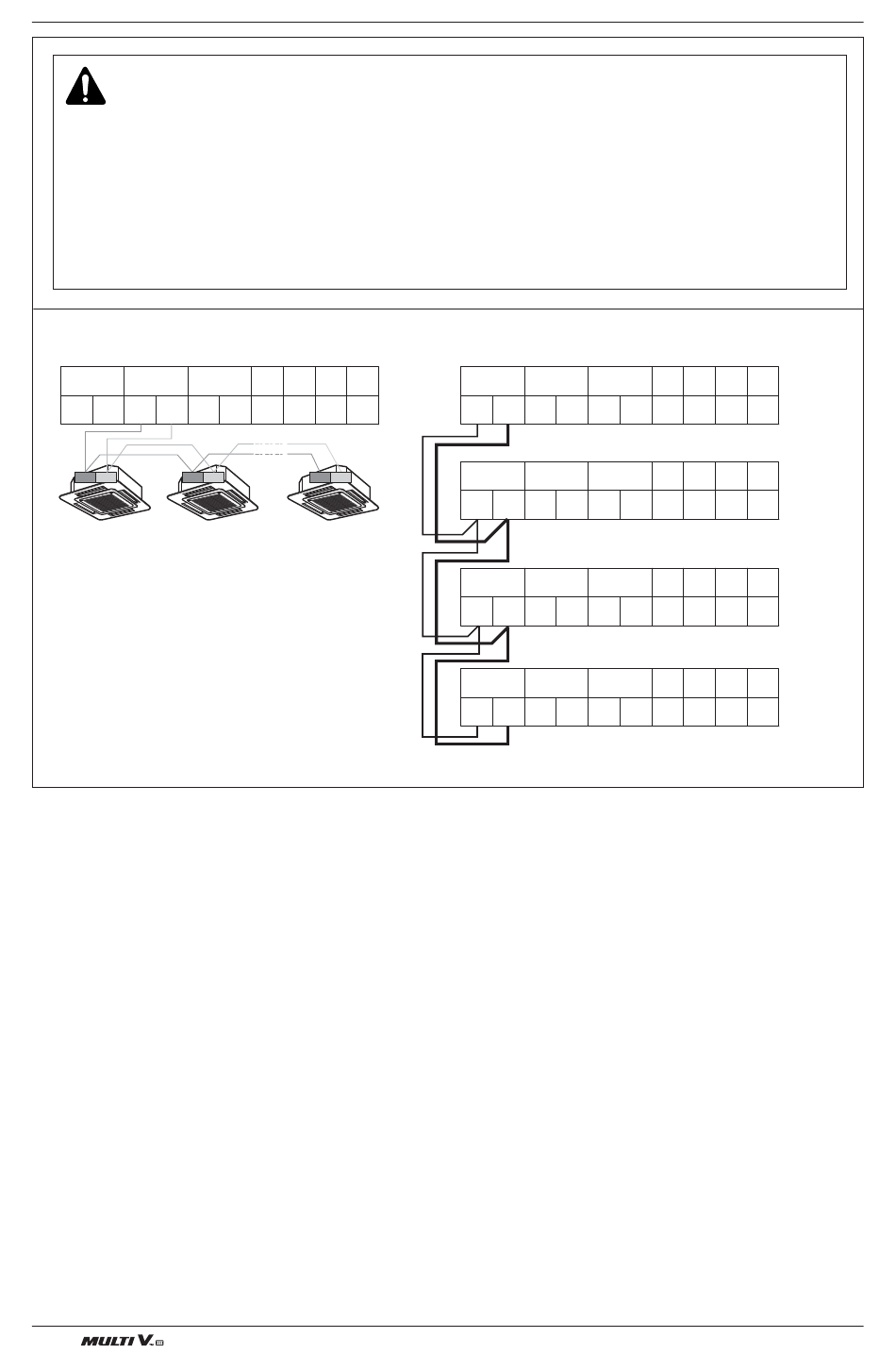

[Bomba de calor]
Entre la unidad interior y exterior
SODU IDU INTERNET DRY1 DRY2 GND 12V
A
B A B B
3 4 3
El terminal GND en el PCB principal es un
terminal '(*)' para contacto seco.
No es el punto de realizar la conexión a
tierra.
• Asegúrese de que el número de terminales
de las unidades de exterior están
emparejados (A-A, B-B)
Nota
1) El diagrama de cableado de campo debe usarse únicamente como guía. El cableado deberá ajustarse a los códigos y normal aplicables en su respectivo país.
2) ELCB deberá funcionar de modo que se eviten descargas eléctricas o sobrecargas al mismo tiempo.
3) Utilice únicamente cables de cobre.
4) Las unidades deberán conectarse a tierra conforme a los códigos y normales aplicables en su país.
5) ELCB y el fusible/diferencial deberán instalarse en la línea de alimentación.
64 Unidad exterior
A
4 3 4
SODU IDU
Maestro
Unidad exterior
B A B
SODU IDU
B A B
SODU IDU
B A B
SODU IDU
A B
B
INTERNET DRY1 DRY2 GND 12V
A
B A
INTERNET DRY1 DRY2 GND 12V
A
B A
INTERNET DRY1 DRY2 GND 12V
A
B A
INTERNET DRY1 DRY2 GND 12V
A
B A
Maestro
Unidad exterior
Esclava1
Unidad exterior
Esclava2
Unidad exterior
Esclava3
Unidad exterior
