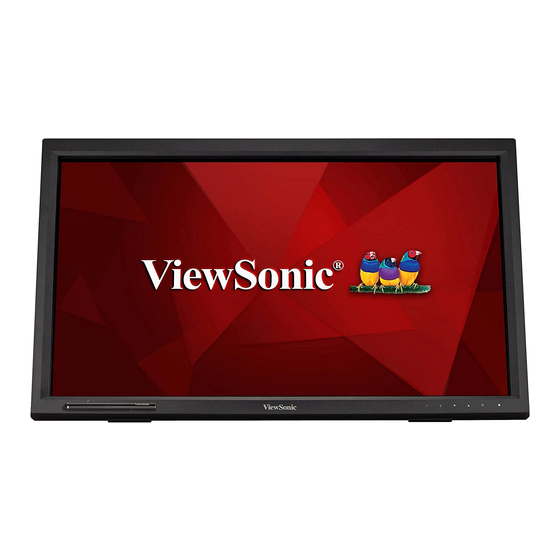

TD2223/TD2423
Visualización
Guía del usuario
IMPORTANTE: Lea esta Guía de usuario para obtener información importante sobre la instalación y utilización del
producto de una forma segura, así como para registrar dicho producto para obtener servicio técnico en caso de
que sea necesario. La información de garantía contenida en esta guía del usuario describirá su cobertura limitada
proporcionada por ViewSonic® Corporation, que también podrá encontrar en el sitio web en
http://www.viewsonic.com en inglés, o en los idiomas específicos utilizando el cuadro de selección Regional
(Configuración regional) situado en la esquina superior derecha de dicho sitio. "Antes de operar su equipo lea
cuidadosamente las instrucciones en este manual"
Nº de modelo: VS18311/VS18312
N/P: TD2223/TD2423
Publicidad
Tabla de contenido
Manuales relacionados para ViewSonic TD2223
Resumen de contenidos para ViewSonic TD2223
- Página 1 ViewSonic® Corporation, que también podrá encontrar en el sitio web en http://www.viewsonic.com en inglés, o en los idiomas específicos utilizando el cuadro de selección Regional (Configuración regional) situado en la esquina superior derecha de dicho sitio. “Antes de operar su equipo lea cuidadosamente las instrucciones en este manual”...
- Página 2 Gracias por elegir ViewSonic® Como proveedor líder mundial de soluciones visuales, ViewSonic® se dedica a superar las expectativas del mundo en lo que a evolución, innovación y simplicidad tecnológicas se refiere. En ViewSonic®, creemos que nuestros productos tienen el potencial necesario para impactar positivamente en el mundo y confiamos en que el producto de ViewSonic®...
-
Página 3: Precauciones De Seguridad
No coloque ningún objeto pesado sobre el dispositivo o los cables de conexión. • Si detecta humo, un ruido anómalo o un olor extraño, apague inmediatamente el dispositivo y llame a su distribuidor o con ViewSonic®. Es peligroso seguir utilizando el dispositivo. •... - Página 4 • Cuando realice la conexión con a una toma de corriente, NO quite la clavija de conexión a tierra. Asegúrese de que las clavijas de conexión a tierra NUNCA SE QUITEN. • Proteja el cable de alimentación para evitar que se pise y se perfore, especialmente en los enchufes y en aquellos puntos donde sale de la unidad.
-
Página 5: Tabla De Contenido
Contenido Precauciones de seguridad .......... 3 Introducción ..............7 Contenido del paquete ...................7 Descripción del producto ..................8 Configuración inicial ............ 9 Instalar el pedestal ....................9 Instalación en pared .....................10 Utilizar la ranura de seguridad ................11 Realizar las conexiones ..........12 Conectar la alimentación ..................12 Conexión de dispositivos externos ...............13 Conexión HDMI ..................... - Página 6 Apéndice ..............30 Especificaciones ....................30 Glosario ........................33 Solucionar problemas ...................38 Mantenimiento .....................40 Precauciones generales ..................40 Limpiar la pantalla ....................40 Limpiar la carcasa ....................40 Información reglamentaria y de servicio ....41 Información de conformidad ................41 Declaración de cumplimiento de las normas FCC ..........41 Declaración de Industry Canada ................
-
Página 7: Introducción
Introducción Contenido del paquete • Pantalla táctil • Cable de alimentación • Cable HDMI • Cable ascendente USB 2.0 (Tipo B a Tipo A) • Guía de inicio rápido NOTA: El cable de alimentación y los cables de vídeo incluidos en el paquete un pueden variar en función del país. -
Página 8: Descripción Del Producto
Descripción del producto Vista frontal Pantalla de visualización LED de alimentación ▲ Punto magnético Botón de encendido y apagado Vista posterior Ranura de seguridad HDMI 1. USB descendente 2. USB ascendente 3. Conector ENTRADA 4. Puerto 5. Puerto DE CA HDMI 6. -
Página 9: Configuración Inicial
Configuración inicial En esta sección se proporcionan instrucciones detalladas para configurar el monitor. Instalar el pedestal 1. Coloque el monitor sobre una superficie plana y estable, con la pantalla hacia abajo. 2. Con una mano aplicando presión hacia abajo sobre el monitor, levante y extienda con cuidado el pedestal. -
Página 10: Instalación En Pared
NOTA: Solamente para uso con el soporte o kit de instalación en pared certificado por UL. Para obtener un juego de instalación en pared o una base con ajuste de altura, póngase en contacto con ViewSonic® o con su distribuidor local. -
Página 11: Utilizar La Ranura De Seguridad
Utilizar la ranura de seguridad Para ayudar al evitar el robo del dispositivo, utilice un dispositivo de bloqueo de ranura de seguridad para fijar el dispositivo a un objeto fijo. A continuación figura un ejemplo de cómo colocar un dispositivo de bloqueo de ranura de seguridad en una mesa. -
Página 12: Realizar Las Conexiones
Realizar las conexiones Esta sección le proporciona información sobre cómo conectar el monitor con otros equipos. Conectar la alimentación 1. Inserte el cable de alimentación en la toma ENTRADA DE CC situada en la parte posterior del dispositivo. 2. Conecte el enchufe del cable de alimentación a una toma de corriente. -
Página 13: Conexión De Dispositivos Externos
Conexión de dispositivos externos Conexión HDMI Conecte un extremo de un cable HDMI al puerto HDMI del monitor. A continuación, conecte el otro extremo del cable al puerto HDMI del equipo. NOTA: El monitor cuenta con un puerto HDMI 1.4. HDMI HDMI... -
Página 14: Conexión Dvi
Conexión DVI Conecte un extremo del cable DVI al puerto DVI. A continuación, conecte el otro extremo del cable al puerto DVI del equipo. -
Página 15: Conexión Vga
Conexión VGA Conecte un extremo del cable VGA al puerto VGA. A continuación, conecte el otro extremo del cable al puerto VGA del equipo. -
Página 16: Conexión Usb
Conexión USB Conecte un extremo de un cable USB a un puerto USB del monitor. A continuación, conecte el otro extremo del cable a un puerto USB del equipo. NOTA: El monitor admite tres (3) tipos de puertos USB. Cuando realice las conexiones, tenga en cuenta las pautas siguientes: •... -
Página 17: Control De Función Táctil
Control de función táctil Antes de usar la función táctil, asegúrese de que el cable USB Tipo B a Tipo A esté conectado al equipo y que el sistema operativo Windows se esté ejecutando. Cuando utilice la función táctil, tenga en cuenta lo siguiente: •... -
Página 18: Conexión De Audio
Conexión de audio Enchufe un cable de audio al puerto Entrada de audio/Salida de audio del monitor. Enchufe el otro extremo al equipo (Entrada de audio) o auriculares/ audífonos (Salida de audio). NOTA: El monitor también cuenta con altavoces duales. -
Página 19: Utilizar El Monitor
Utilizar el monitor Ajustar el ángulo de visión Ajuste del ángulo de inclinación Incline el monitor hacia delante o hacia atrás hasta el ángulo de visión que de ese (de 20˚ a 40˚). -
Página 20: Encender Y Apagar El Dispositivo
Encender y apagar el dispositivo 1. Enchufe el cable de alimentación a una toma de corriente. 2. Presione el botón Alimentación para encender el monitor. 3. Para apagar el monitor, presione el botón Alimentación de nuevo. NOTA: El monitor seguirá consumiendo energía mientras el cable de alimentación esté... -
Página 21: Menú Rápido
Muestra el modo de temporización (entrada de señal de vídeo) procedente de la tarjeta gráfica en Information el equipo, el número de modelo LCD, el número (Información) de serie y la dirección URL del sitio web de ViewSonic®. - Página 22 Menú Descripción Manual Image Adjust Muestra el menú “Manual Image Adjust” (Ajuste manual de imagen). Puede establecer diversos (Ajuste manual de ajustes de calidad de imagen manualmente. imagen) Permite ajustar la configuración del menú en Setup Menu pantalla (OSD). Muchas de estas configuraciones pueden activar las notificaciones de la (Menú...
-
Página 23: Botones De Acceso Rápido
Botones de acceso rápido Cuando el menú de visualización en pantalla (OSD) está desactivado, puede acceder rápidamente a funciones especiales mediante los botones del panel de control. Clave Descripción Presione sin soltar los botones para desbloquear o bloquear el menú OSD. Cuando el menú... - Página 24 Clave Descripción Presione los botones para alternar entre DDC/CI y DDC/2B NOTA: DDC/CI es la configuración predeterminada. Presione el botón para entrar en el menú ViewMode. Presione el botón para ajustar la función Filtro de luz azul. Presione el botón para alternar entre las fuentes de entrada.
-
Página 25: Definir La Configuración
Definir la configuración Operaciones generales 1. Presione el botón 1 para mostrar el menú de visualización en pantalla (OSD). A U T O I M A G E A D J U S T A S T / B R I G H T N E S S L E C T J U S T J U S T... - Página 26 3. Presione el botón ‚ o para seleccionar la opción de menú que desee. A continuación, presione el botón 2 para entrar en el submenú. M A N U A L I M A G E A D J U S T V I E W M O D E S T A N D A R D G A M E...
-
Página 27: Árbol De Menús Osd
Árbol de menús OSD Menú principal Submenú Opción de menú Input Select HDMI DisplayPort (Selección de TYPE C (TIPO C) entrada) Audio Adjust Volume (Volumen) (-/+, 0~100) Mute (Silencio) On (Activar) (Ajuste de Off (Desactivar) Sonido) ViewMode Off (Desactivar) (Modo de vista) Office Text (Texto) Movie (Película) - Página 28 Menú principal Submenú Opción de menú Manual Image Sharpness (Nitidez) (-/+, 0/25/50/75/100) Adjust Dynamic Contrast (-/+, 0~100) (Contraste dinámico) (Ajuste manual Response Time Standard (Estándar) de imagen) (Tiempo de Advanced (Avanzado) respuesta) Ultra Fast (Ultra rápida) Aspect Ratio (Relación de Full Screen aspecto) (Pantalla completa)
- Página 29 Menú principal Submenú Opción de menú Setup Menu Power Indicator On (Activar) (Indicador de Off (Desactivar) (Menú de alimentación) configuración) Boot Up Screen On (Activar) (Pantalla de Off (Desactivar) arranque) Auto Power Off On (Activar) (Apagado autom.) Off (Desactivar) Sleep (Suspensión) 30 Minutes (30 minutos) 45 Minutes...
-
Página 30: Apéndice
Apéndice Especificaciones Elemento Categoría Especificaciones TD2223 TD2423 Pantalla LCD Tipo Invertir Tipo, Invertir Tipo, a-si,Pantalla LCD 1920 a-si,Pantalla LCD 1920 x 1080 de matriz x 1080 de matriz activa,Densidad de activa,Densidad de píxeles de 0,2482 mm x píxeles de 0,2715 mm x... - Página 31 Elemento Categoría Especificaciones TD2223 TD2423 Resolución Admitida • 1920 x 1080 @ 50, 60, 75Hz ¹ • 1680 x 1050 @ 60Hz • 1600 x 1200 @ 60Hz • 1600 x 900 @ 60Hz • 1440 x 900 @ 60, 75Hz •...
- Página 32 No establezca la tarjeta gráfica de su PC de forma que supere estos modos de temporización; si lo hace, la pantalla resultará dañada para siempre. ² Asegúrese de utilizar el adaptador de alimentación de ViewSonic® o de un origen autorizado únicamente.
-
Página 33: Glosario
En algunos modelos, esta función está deshabilitada de forma predeterminada. Black Stabilization (Estabilización de Negro) La estabilización de negro de ViewSonic proporciona visibilidad realzada y detalles iluminando escenas oscuras. Blue Light Filter (Filtro de luz azul) Permite ajustar el filtro que bloquea la luz azul de alta energía para disfrutar... - Página 34 Color Adjust (Ajuste de Color) Proporciona varios modos de ajuste de color para ayudar a ajustar la configuración del color conforme a las necesidades del usuario. Color Format (Formato color) El monitor puede detectar el rango de color de la señal de entrada automáticamente.
- Página 35 LCD, el número de serie y la dirección URL del sitio web de ViewSonic®. Consulte la guía del usuario de las tarjetas gráficas para obtener instrucciones sobre el cambio de la resolución y la tasa de actualización (frecuencia vertical).
- Página 36 Manual Image Adjust (Ajuste manual de imagen) Muestra el menú “Manual Image Adjust” (Ajuste manual de imagen). Puede establecer diversos ajustes de calidad de imagen manualmente. Memory Recall (Recuperar memoria) Permite devolver la configuración de fábrica para los ajustes si la pantalla funciona en un modo de temporización predefinido de fábrica enumerado en las especificaciones de este manual.
- Página 37 Sharpness (Nitidez) Permite ajustar la calidad de imagen del monitor. ViewMode (Modo de vista) La exclusiva función (Modo de vista) de ViewSonic ofrece los valores predefinidos: “Game” (Juego), “Movie” (Película) “Web”, “Text” (Texto), “MAC” y “Mono”. Estos valores predefinidos están específicamente diseñados para proporcionar una experiencia de visualización optimizada...
-
Página 38: Solucionar Problemas
• Conecte el monitor a otro equipo. • Si tiene una tarjeta gráfica antigua, póngase en contacto con ViewSonic® para conseguir un adaptador que no sea DDC. La imagen de la • Ajuste la configuración del brillo y del contraste a pantalla es demasiado través del menú... - Página 39 Problema Soluciones posibles La pantalla no • Ajuste los controles horizontales y verticales está centrada mediante el menú OSD. correctamente • Compruebe la relación de aspecto. • Restablezca la configuración de fábrica del monitor. La pantalla se muestra • Asegúrese de que la opción “Blue Light Filter” en color amarillo (Filtro de luz azul) está...
-
Página 40: Mantenimiento
• ViewSonic® no recomienda utilizar ningún limpiador basado en amoníaco o alcohol en la pantalla o carcasa. Se sabe que algunos productos de limpieza químicos dañan estas partes del monitor. • ViewSonic® no se responsabiliza de los daños resultantes del uso de cualquier limpiador basado en amoníaco o alcohol. -
Página 41: Información Reglamentaria Y De Servicio
Información reglamentaria y de servicio Información de conformidad En esta sección se tratan todos los requisitos y declaraciones relacionados con las normativas. Las aplicaciones correspondientes confirmadas se referirán a las etiquetas de la placa de identificación y al marcado correspondiente de la unidad. Declaración de cumplimiento de las normas FCC Este dispositivo cumple el Apartado 15 de las normas FCC. -
Página 42: Declaración De Cumplimiento De La Directiva De Restricción De Sustancias Peligrosas (Rohs2)
La siguiente información solamente se aplica a los estados miembros de la Unión Europea: La marca mostrada a la derecha cumple la directiva sobre el desecho de equipos eléctricos y electrónicos 2012/19/UE (WEEE). La marca indica la necesidad de NO arrojar el equipo a la basura municipal no clasificada. En su lugar, debe utilizar los sistemas de retorno y reciclaje disponibles. -
Página 43: Restricción De Sustancias Peligrosas En La India
Programa 2 de la Regla. Desecho del producto al final de su período de vida ViewSonic® respeta el medio ambiente está comprometido para trabajar y vivir de forma ecológica. Gracias por formar parte de Smarter, Greener Computing. Visite el sitio web de ViewSonic®... -
Página 44: Información Sobre Los Derechos De Autor
Microsoft, Windows y el logotipo de Windows son marcas registradas de Microsoft Corporation en los Estados Unidos y otros países. ViewSonic®, el logotipo de los tres pájaros, OnView, ViewMatch y ViewMeter son marcas registradas de ViewSonic® Corporation. VESA es una marca comercial registrada de Video Electronics Standards Association. -
Página 45: Servicio De Atención Al Cliente
NOTA: Necesitará el número de serie del producto. País o región Sitio web País o región Sitio web Asia-Pacífico y África Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ www.viewsonic.com.cn www.viewsonic.com/hk/ 中国 (China) 香港 (繁體中文) Hong Kong (English) www.viewsonic.com/hk-en/... -
Página 46: Garantía Limitada
Duración de la garantía: Las pantallas de ViewSonic® tienen una garantía de entre 1 y 3 años, según el país de compra, para todas las piezas, incluida la fuente de luz, y para toda la mano de obra a partir de la fecha de la primera compra del consumidor. - Página 47 • Envíe el producto en la caja original y con el porte pagado a un centro de servicio autorizado de ViewSonic® o a ViewSonic®. • Para obtener más información o el nombre del centro de servicio ViewSonic® más cercano, póngase en contacto con ViewSonic®.
- Página 48 Exclusión de daños: La responsabilidad de ViewSonic se limita al coste de la reparación o el cambio del producto. ViewSonic® no se hace responsable de: • Daños a otra propiedad causados por algún defecto del producto, daños basados en molestias, pérdida de uso del producto, pérdida de tiempo, pérdida de beneficios, pérdida de oportunidades de negocio, pérdida de bienes,...
-
Página 49: Garantía Limitada En México
Duración de la garantía: Las pantallas LCD de ViewSonic® tienen una garantía de entre 1 y 3 años, según el país de compra, para todas las piezas, incluida la fuente de luz, y para toda la mano de obra a partir de la fecha de la primera compra del consumidor. - Página 50 Exclusión de daños: La responsabilidad de ViewSonic® se limita al coste de la reparación o el cambio del producto. ViewSonic® no se hace responsable de: • Daños a otra propiedad causados por algún defecto del producto, daños basados en molestias, pérdida de uso del producto, pérdida de tiempo, pérdida...
- Página 51 Nombre y dirección del fabricante e importadores: México, Av. de la Palma #8 Piso 2 Despacho 203, Corporativo Interpalmas, Col. San Fernando Huixquilucan, Estado de México Tel: (55) 3605-1099 http://www.viewsonic.com/la/soporte/index.htm NÚMERO GRATIS DE ASISTENCIA TÉCNICA PARA TODO MÉXICO: 001.866.823.2004 Hermosillo: Villahermosa: Distribuciones y Servicios Computacionales SA de CV.
- Página 52 C0 M91 Y72 K24 Process Color C0 M0 Y0 K100 Process Color C0 M91 Y72 K24 Process Color Pantone Black C Spot Color Pantone 187 C Spot Color...
